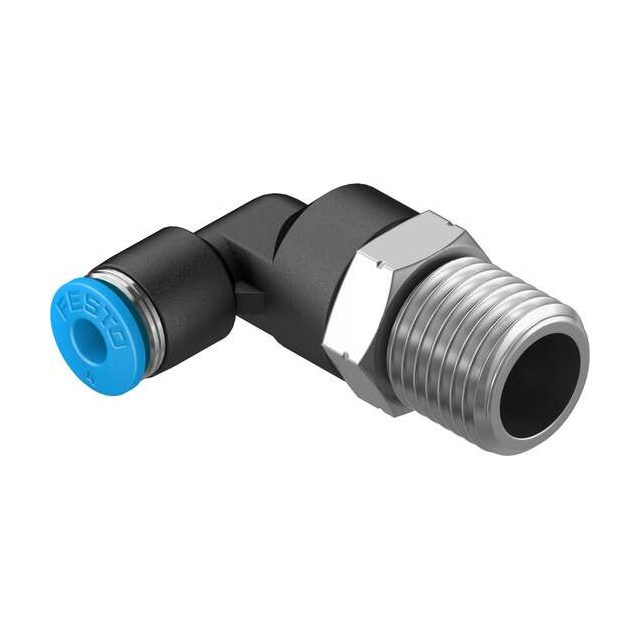

QSL-1/4-4

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, R 1/4 公转推入式 4 mm, PBT的制
供应商型号: SXE-QSL-1/4-4
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSL-1/4-4

QSL-1/4-4概述


    产品简介


    Push-in L-fitting QSL-1/4-4 是一种适用于压缩空气和水的管路连接件,广泛应用于自动化控制、气动系统和流体传输系统等领域。其独特的L型设计使其在空间受限的应用环境中具有良好的适用性。此产品通过了VDMA24364-B1/B2-L标准认证,符合实验室无卤素标准(PWIS),确保了在苛刻环境下也能稳定运行。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 标准 |
    | 公称宽度 | 2.8 mm |
    | 密封方式 | 涂层 |
    | 安装位置 | 任意 |
    | 设计类型 | L形 |
    | 包装数量 | 10个 |
    | 操作原理 | 推拉原理 |
    | 工作压力(整个温度范围) | -0.095 MPa ... 0.6 MPa |
    | 工作压力(整个温度范围) | -0.95 bar ... 6 bar |
    | 工作压力(整个温度范围) | -13.775 psi ... 87 psi |
    | 温度依赖工作压力 | -0.095 MPa ... 1.4 MPa |
    | 温度依赖工作压力 | -0.95 bar ... 14 bar |
    | 温度依赖工作压力 | -13.775 psi ... 203 psi |
    | 最大操作压力(水) | 0.6 MPa (最高50°C) |
    | 操作介质 | 压缩空气(符合ISO 8573-1:2010 [7:-:-]) |
    | 操作介质 | 水(液态,非冰点) |
    | 操作及先导介质 | 可用油润滑 |
    | 腐蚀等级 | 1级(低腐蚀应力) |
    | 材料 | 符合RoHS标准 |
    | 环境温度 | -10°C ... 80°C |
    | 公称紧固扭矩 | 9 Nm |
    | 紧固扭矩公差 | ±20% |
    | 产品重量 | 18 g |
    | 安装方式 | 外六角,AF 14 |
    | 气动连接1 | R1/4外螺纹 |
    | 气动连接2(管径) | 4 mm管径 |
    | 释放环颜色 | 蓝色 |
    | 螺纹柱材料 | 镍镀黄铜 |
    | 外壳材料 | PBT |
    | 释放环材料 | POM |
    | 管子密封材料 | NBR |
    | 管子夹持爪材料 | 高合金不锈钢 |

    产品特点和优势


    Push-in L-fitting QSL-1/4-4 的主要优势在于其推拉式结构设计,使得安装和拆卸非常便捷。产品采用了罗氏(RoHS)认证的环保材料,保证了长期使用的安全性。此外,产品的工作压力范围宽广,可以在极端环境下保持稳定的性能。这些特点使得该产品非常适合于工业自动化设备中的复杂连接需求,能够显著提高系统的可靠性和效率。

    应用案例和使用建议


    Push-in L-fitting QSL-1/4-4 在压缩空气管路系统中表现尤为出色。例如,在工业机器人装配线上,该产品可以用于不同工作站之间的气动连接。使用时,确保按照手册中的步骤进行正确的安装和紧固,以避免泄漏或其他故障。

    兼容性和支持


    Push-in L-fitting QSL-1/4-4 可以与多种标准接口兼容,包括R1/4的外部螺纹接口。制造商提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册以及在线技术支持。此外,客户还可以获得标准保修期的服务。

    常见问题与解决方案


    1. 问:如何确保连接处不泄漏?
    - 解决方案:正确安装和紧固连接,确保达到手册规定的扭矩值。
    2. 问:产品在低温环境下的表现如何?
    - 解决方案:尽管产品经过了严格的测试,但在极端低温下使用前最好先咨询厂商。

    总结和推荐


    Push-in L-fitting QSL-1/4-4 凭借其简便的操作、广泛的适用性以及高可靠性,在工业自动化领域中表现出色。这款产品的优异性能和广泛的兼容性使其成为众多应用场景中的理想选择。因此,我们强烈推荐在涉及压缩空气和水的应用中使用此产品。

QSL-1/4-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSL-1/4-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSL-1/4-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSL-1/4-4 QSL-1/4-4数据手册

QSL-1/4-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
