QSML-G1/8-6

产品分类: 其他工具
厂牌: FESTO

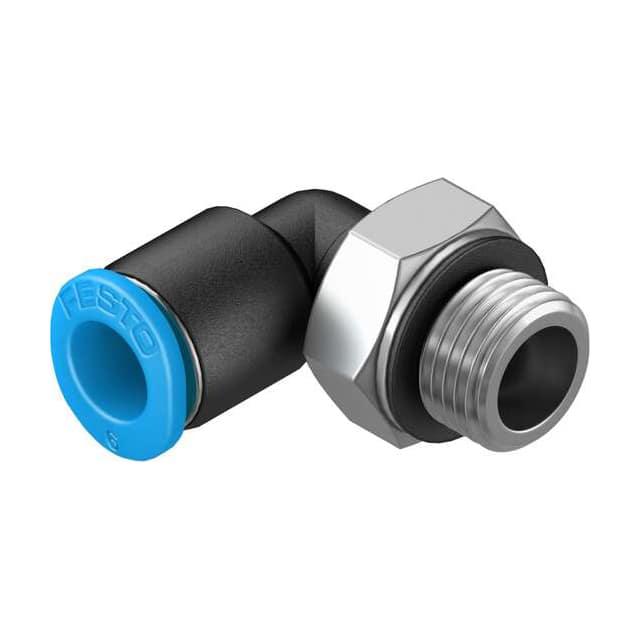

产品描述: Festo 螺纹弯头 气动接头, QS系列, G 1/8 公转推入式 6 mm, PBT的制
供应商型号: 3432258
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSML-G1/8-6

QSML-G1/8-6概述

    # QSML-G1/8-6 技术手册解析

    产品简介


    QSML-G1/8-6 是一款小型化的推入/拧紧型 L 型接头,广泛应用于压缩空气管路系统。其核心设计结合了紧凑型结构与高可靠性,适用于各种工业自动化设备及气动控制领域。产品主要功能是作为压缩空气输送系统的连接组件,确保气体传输的稳定性和安全性。
    主要特点:
    - 尺寸小巧,便于安装于空间有限的场景。
    - 接口兼容性强,适合多种管径和螺纹标准。
    - 具备出色的密封性能,在恶劣工况下仍能保持高效运行。
    应用领域:
    - 工业自动化生产线
    - 气动工具支持系统
    - 医疗器械气路控制
    - 实验室仪器仪表气源分配

    技术参数


    | 参数名称 | 技术指标 |

    | 尺寸 | Mini |
    | 公称尺寸 | 3.3 mm |
    | 密封形式 | 密封圈 |
    | 装配方向 | 任意位置 |
    | 容器容量 | 10 个 |
    | 设计原理 | 推拉式 |
    | 操作压力范围 | -0.95 至 6 bar |
    | 温度依赖性操作压力范围 | -0.95 至 14 bar |
    | 工作介质 | 符合 ISO8573-1:2010 标准压缩空气 |
    | 防腐等级 | CRC 1 - 低腐蚀应力 |
    | 环境温度范围 | -10 至 +80 °C |
    | 标准紧固扭矩 | 7 Nm |
    | 紧固扭矩公差 | ±20% |
    | 产品重量 | 9.7 g |
    | 连接口 | G1/8 外螺纹(端口1) |
    φ6 mm 内径管材卡套(端口2) |
    | 释放环颜色 | 蓝色 |

    产品特点和优势


    特点:
    1. 结构紧凑:最小化占用空间的设计使其成为有限安装区域的理想选择。
    2. 高密封性能:采用密封圈设计,在不同压力条件下均能提供可靠的密封效果。
    3. 多功能适用性:支持任意装配方向,适应多样化的安装需求。
    4. 轻量化材料:主体材质为 PBT,既耐用又具有良好的机械强度。
    优势:
    - 增强安全性:通过严格的密封测试,确保长时间使用无泄漏风险。
    - 降低维护成本:优异的抗老化性能延长了使用寿命。
    - 节能环保:减少能源浪费,提升系统效率。

    应用案例和使用建议


    应用案例:
    - 在食品加工行业,用于洁净环境下输送压缩空气。
    - 医疗设备中,用于精密仪器的气动控制系统。
    - 自动化生产线上,作为气动夹具的动力供应装置。
    使用建议:
    1. 定期检查:确保连接处密封良好,避免因长期运行导致磨损加剧。
    2. 合理选材:根据具体工作环境选择适合的密封材料。
    3. 规范操作:严格按照推荐扭矩值进行安装以保证最佳效果。

    兼容性和支持


    QSML-G1/8-6 可与其他符合 ISO 标准的气动元件完美对接。此外,Festo 提供详尽的技术文档和支持服务,帮助客户快速解决问题并实现高效运维。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 密封不良 | 检查是否按照规定扭矩拧紧部件 |
    | 持续泄漏 | 更换损坏的密封圈 |
    | 温度过高 | 检查冷却系统是否正常运转 |

    总结和推荐


    综上所述,QSML-G1/8-6 是一款高性能的小型气动接头,凭借其卓越的密封性、可靠性和易用性,在众多行业中展现了强大的竞争力。尤其适合对空间限制较高且需要频繁拆卸安装的应用场合。因此,强烈推荐此产品给寻求高效气动连接解决方案的企业和个人用户。
    推荐指数:★★★★★

QSML-G1/8-6参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSML-G1/8-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSML-G1/8-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSML-G1/8-6 QSML-G1/8-6数据手册
