QST-8-4

产品分类: 其他工具
厂牌: FESTO

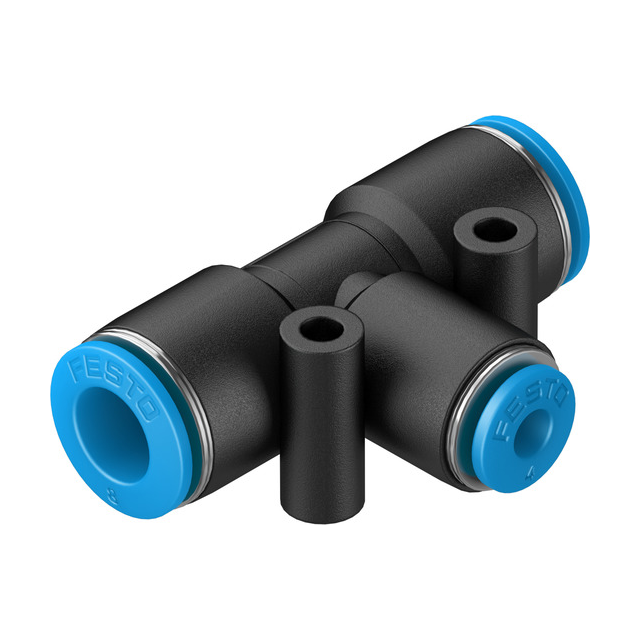

产品描述: Festo 快插三通 气动接头, QST系列, 推入式 8 mm转推入式 8 mm, PBT的制
供应商型号: SXE-QST-8-4
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QST-8-4

QST-8-4概述

    推进式T型接头QST-8-4技术手册解析

    产品简介


    推进式T型接头QST-8-4(型号:130613)是一款用于气动系统的多功能电子元器件。它主要用于连接和分配压缩空气或其他操作介质,适用于各种工业自动化领域,如工厂自动化、汽车制造及通用机械工程等。通过其独特的T型设计,该产品可以实现双路输出,提高了气动系统的灵活性和可靠性。

    技术参数


    - 尺寸: 标准
    - 标称宽度: 2.3mm
    - 安装位置: 任意方向
    - 结构设计: 推拉原理
    - 工作压力:
    - 在整个温度范围内的工作压力: -0.095 MPa ... 0.6 MPa (-0.95 bar ... 6 bar, -13.775 psi ... 87 psi)
    - 温度依赖的工作压力: -0.095 MPa ... 1.4 MPa (-0.95 bar ... 14 bar, -13.775 psi ... 203 psi)
    - 操作介质: 压缩空气(符合ISO 8573-1:2010标准),冰冻水,含油润滑
    - 耐腐蚀等级(CRC): 1 - 低腐蚀应力
    - LABS (PWIS) 符合性: VDMA24364-B1/B2-L
    - 清洁室等级: ISO 14644-1 类4
    - 环境温度: -10°C ... 80°C
    - 产品重量: 14g
    - 出线数量: 2
    - 供气管线数量: 1
    - 气动连接口:
    - 第一个接口:适合外径为8mm的气管
    - 第二个接口:适合外径为4mm的气管
    - 释放环颜色: 蓝色
    - 材料:
    - 外壳: PBT
    - 释放环: POM
    - 管道密封圈: NBR
    - 管路固定爪: 高合金不锈钢
    - RoHS合规: 是

    产品特点和优势


    - 推拉原理设计: 使得连接和拆卸更加便捷。
    - 广泛的工作压力和温度范围: 支持从-10°C到80°C的工作温度,以及从-0.095MPa到1.4MPa的工作压力,适应多种工作环境。
    - 材料选择: 使用高耐腐蚀等级的材料和符合RoHS标准的部件,确保了产品的长久耐用性和环保特性。
    - 清洁室等级: 达到ISO 14644-1的Class 4级别,适用于洁净室环境。

    应用案例和使用建议


    - 应用案例: 该产品广泛应用于工厂自动化系统,特别是在需要精密控制气动传输的场合。
    - 使用建议: 在使用过程中,确保连接处密封良好,避免介质泄漏。定期检查气管和密封圈的状态,确保系统的正常运行。

    兼容性和支持


    - 兼容性: QST-8-4能够与多种气动装置和系统配合使用,具体兼容性需参考设备说明书。
    - 厂商支持: Festo SE & Co. KG提供技术支持和售后服务,用户可以通过官方网站或授权服务中心获得帮助。

    常见问题与解决方案


    - 问题1: 连接时气密性不佳。
    - 解决方案: 检查管路接口是否正确安装,确保密封圈无损坏。
    - 问题2: 压力调节不稳定。
    - 解决方案: 检查压力调节装置,确保设定值准确。

    总结和推荐


    总体而言,QST-8-4 推进式T型接头凭借其广泛的适用范围、可靠的性能以及耐用的设计,成为了气动系统中的理想选择。对于需要高度可靠和灵活性的气动传输场合,我们强烈推荐使用此款产品。

QST-8-4参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

QST-8-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QST-8-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QST-8-4 QST-8-4数据手册

QST-8-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
