NPQM-LK-G18-Q6-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO

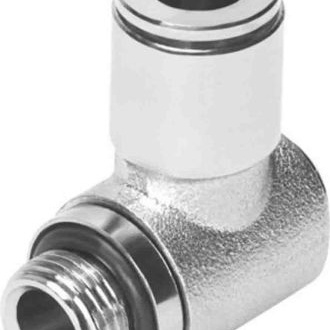

产品描述: Festo 螺纹弯头 气动接头, G 1/8 公转推入式 6 mm
供应商型号: 2031203
供应商: 欧时
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-LK-G18-Q6-P10

NPQM-LK-G18-Q6-P10概述

    Push-in L-fitting NPQM-LK-G18-Q6-P10 技术手册

    产品简介


    NPQM-LK-G18-Q6-P10 是一款适用于压缩空气系统的推入式 L 形接头。它具有紧凑的设计和高效的连接方式,主要用于工业自动化设备和气动系统中。这款产品采用不锈钢材质,具备出色的耐腐蚀性和机械强度,可广泛应用于自动化生产线、气动控制装置和气动工具等领域。

    技术参数


    | 参数 | 规格 |

    | 标准尺寸 | 5 mm |
    | 密封形式 | 嵌圈密封 |
    | 设计 | L 形 |
    | 包装数量 | 10 个 |
    | 工作原理 | 卡入式 |
    | 工作压力范围 | -0.095 MPa ~ 1.6 MPa (-0.95 bar ~ 16 bar, -13.775 psi ~ 232 psi) |
    | 操作介质 | 符合 ISO 8573-1:2010 的压缩空气(7:-:-) |
    | 润滑要求 | 允许油润滑 |
    | 腐蚀等级 | 1 - 低腐蚀应力 |
    | 环境温度 | -20 °C ~ 70 °C |
    | 扭矩 | 6 Nm (±20% 容差) |
    | 重量 | 24.4 g |
    | 安装方式 | 内六角安装 (AF 4) |
    | 连接类型 | 1 - G1/8 外螺纹接口 |
    | 连接类型 | 2 - 用于气管外径 6 mm |

    产品特点和优势


    - 设计紧凑:采用L形设计,占用空间小,方便在狭小的空间内安装。
    - 易于安装:推入式设计使得安装过程简单快捷,节省时间和劳动力成本。
    - 高可靠性:通过卡入式连接实现高效密封,适用于多种复杂的工作环境。
    - 广泛适用性:符合 ISO 8573-1:2010 标准,适用于不同类型的压缩空气系统。
    - 耐腐蚀性:主体材料为镀镍黄铜,具有良好的抗腐蚀性能。
    - 操作便捷:允许带油润滑操作,提高系统的可靠性和稳定性。

    应用案例和使用建议


    NPQM-LK-G18-Q6-P10 在许多实际应用中表现出色,特别是在那些对压缩空气质量要求较高的环境中。例如,在汽车制造厂的自动化生产线中,它可以确保稳定的气流供应,从而保证装配线的高效运行。在实际使用过程中,建议定期检查和清洁接头,以防止灰尘和污物的积累,影响正常工作。
    对于需要频繁拆卸和安装的场合,可以考虑使用带有快速释放功能的配件,以便更轻松地进行维护和更换。此外,由于它可以在较大的温度范围内稳定工作,因此特别适合于室外或环境变化大的区域使用。

    兼容性和支持


    NPQM-LK-G18-Q6-P10 具备广泛的兼容性,适用于多种气动系统和设备。它与标准气管(如外径为 6 mm 的气管)完美匹配。制造商提供了详细的技术文档和支持服务,包括安装指南和故障排除手册,以帮助用户更好地了解和使用这款产品。此外,还提供了一年质保期,在此期间如果出现任何质量问题,可以免费更换或维修。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后泄漏 | 确认接头安装到位并已正确拧紧 |
    | 接头过早失效 | 更换为更高规格的产品,或者重新检查连接点的扭矩和密封状态 |
    | 连接不稳定 | 检查接头是否有损坏,必要时更换新件 |

    总结和推荐


    总体而言,NPQM-LK-G18-Q6-P10 是一款高性能、耐用可靠的推入式 L 形接头,适用于多种工业应用场景。其紧凑的设计、简便的安装和卓越的性能使其在市场上具有较强的竞争力。如果你正在寻找一个稳定且高效的气动连接解决方案,这款产品无疑是一个理想的选择。建议在实际应用前仔细阅读相关技术文档,并根据具体需求选择合适的型号和配置。

NPQM-LK-G18-Q6-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 散装

NPQM-LK-G18-Q6-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-LK-G18-Q6-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-LK-G18-Q6-P10 NPQM-LK-G18-Q6-P10数据手册
