NPQM-LK-M5-Q3-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, M5 外螺纹转推入式 3 mm
供应商型号: 2031066
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-LK-M5-Q3-P10

NPQM-LK-M5-Q3-P10概述


    产品简介

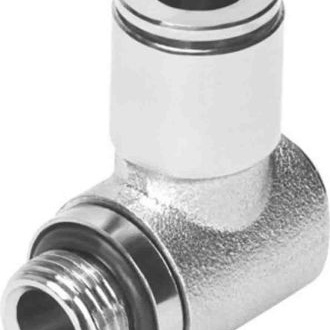

    Push-in L-fitting NPQM-LK-M5-Q3-P10
    类型与功能:NPQM-LK-M5-Q3-P10 是一种 Push-in L-fitting,主要用于气动管路系统中的连接件。它的设计遵循了L形结构,并通过推拉原理进行操作,适用于压缩空气系统中。
    应用领域:这种Push-in L-fitting广泛应用于各种工业环境中,如工厂自动化、机器人技术和半导体制造等领域。它们能够提供可靠的气动连接,确保系统的稳定运行。

    技术参数


    - 型号: NPQM-LK-M5-Q3-P10
    - 系列编号: 558816
    - 标准尺寸: 标准型
    - 公称宽度: 2.5 mm
    - 密封方式: 带密封圈的螺纹插头
    - 接口类型: L形
    - 包装规格: 每包10个
    - 连接原理: 推拉式
    - 操作压力:
    - -0.095 MPa 到 1.6 MPa
    - -0.95 bar 到 16 bar
    - -13.775 psi 到 232 psi
    - 介质: 压缩空气(ISO 8573-1:2010 [7:-:-] 标准)
    - 耐油润滑性: 支持
    - 腐蚀等级: 低腐蚀应力(1级)
    - 材料标准: 符合VDMA24364-B1/B2-L
    - 环境温度范围: -20 °C 到 70 °C
    - 额定紧固扭矩: 1 Nm
    - 紧固扭矩容差: ±20%
    - 产品重量: 8.1 g
    - 安装类型: 内六角,AF 2
    - 连接口1: 外螺纹M5
    - 连接口2: 用于外径3 mm的气动管路
    - 材料合规性: 符合RoHS标准
    - 外壳材料: 黄铜,镀镍
    - 空心螺栓材料: 黄铜,镀镍
    - 管路密封材料: NBR

    产品特点和优势


    - 可靠连接: 推拉式连接原理确保了快速而稳定的气动连接。
    - 环境适应性强: 能够在-20 °C至70 °C的环境下工作。
    - 兼容性强: 可以在各种气动系统中使用,并支持油润滑环境。
    - 耐用性高: 材料选择保证了长期使用的可靠性和抗腐蚀性。
    - 符合标准: 符合多项国际和行业标准,如ISO 8573-1:2010和VDMA24364-B1/B2-L,确保了产品质量和性能。

    应用案例和使用建议


    应用场景:
    - 在半导体制造设备中,这些接头可以确保高精度气动系统的稳定性。
    - 在工厂自动化设备中,它们可用于连接复杂的气动管道网络,确保高效的气体传输。

    使用建议:
    - 在安装前检查所有部件是否完好无损,并确保气动管路清洁无杂质。
    - 确保连接时施加适当的扭矩,以避免泄漏或损坏。
    - 定期检查和维护,特别是在高湿度或腐蚀性环境中使用时。

    兼容性和支持


    兼容性:这款Push-in L-fitting能够与市面上大多数符合标准的气动管路系统兼容。具体应用时,请参考相关的设备制造商的指南。
    支持:Festo公司为客户提供全面的技术支持和服务,包括产品手册、安装指南和维修服务。如有任何疑问,可以联系客户支持团队获取帮助。

    常见问题与解决方案


    1. 问题: 安装后存在泄露现象。
    - 解决方案: 检查是否按照正确的扭矩要求安装,并确保管路内部清洁无杂质。

    2. 问题: 连接不牢固。
    - 解决方案: 重新检查并施加合适的扭矩,并确保密封圈正确安装。

    总结和推荐


    总结:NPQM-LK-M5-Q3-P10 Push-in L-fitting是一款高性能、高可靠性的气动管路连接件。它具备多种优势,如可靠性强、环境适应能力强、耐用性高等特点。该产品在多种应用场景中表现优异,具有广泛的市场竞争力。
    推荐:对于需要高稳定性和可靠性的气动管路系统,强烈推荐使用NPQM-LK-M5-Q3-P10 Push-in L-fitting。它不仅能够满足大部分工业环境的需求,还提供了良好的技术支持和服务保障。

NPQM-LK-M5-Q3-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

NPQM-LK-M5-Q3-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-LK-M5-Q3-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-LK-M5-Q3-P10 NPQM-LK-M5-Q3-P10数据手册
