QSM-M3-3-I

产品分类: 其他工具
厂牌: FESTO

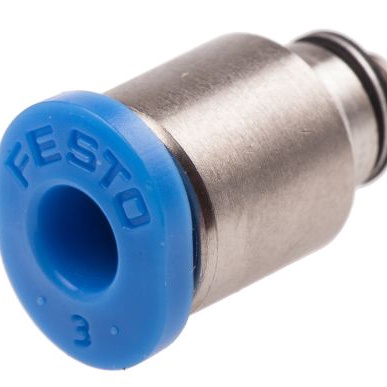

产品描述: Festo 螺纹直通 气动接头, QS系列, M3 插入式转推入式 3 mm, 钢制
供应商型号: 1216031
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSM-M3-3-I

QSM-M3-3-I概述

    # 产品简介:Push-in Fitting QSM-M3-3-I
    Push-in fitting QSM-M3-3-I 是一款微型化的工业级气动连接件,广泛应用于气动控制系统中,用于连接压缩空气管路。这款产品具有紧凑的设计和高效的推拉原理(Push/pull principle),特别适合空间有限的应用场合。其核心功能在于提供可靠的气密性和稳定性,适用于多种工作环境和应用场景。

    技术参数


    - 尺寸:Mini
    - 公称尺寸:1.6 mm
    - 密封结构:螺纹安装式密封圈
    - 装配方向:任意方向
    - 包装规格:10个/包
    - 工作压力范围:完整温度范围 -0.95 至 6 bar
    - 温度相关工作压力:-0.95 至 14 bar
    - 操作介质:符合ISO8573-1:2010标准的压缩空气[7:-:-]
    - 腐蚀等级:CRC 1 - 低腐蚀应力
    - 工作温度范围:-10°C 至 80°C
    - 接口类型:
    - Port 1:M3内螺纹
    - Port 2:适用于外径3mm的软管
    - 释放环颜色:蓝色
    - 重量:2.3g
    - 材料:
    - 主体:镀镍钢
    - 释放环:聚甲醛(POM)
    - 管路密封圈:丁腈橡胶(NBR)
    - 管路固定爪:高耐腐蚀合金钢

    产品特点和优势


    Push-in fitting QSM-M3-3-I 的独特设计使其成为一款高效且易于安装的产品。其紧凑的尺寸、灵活的装配方向以及高效的推拉原理(Push/pull principle)使其能够轻松集成到各种复杂系统中。此外,产品通过了严格的腐蚀测试(CRC 1),可在恶劣环境中长期稳定运行。同时,产品符合RoHS环保标准,体现了其绿色制造理念。
    产品采用螺纹式密封圈结构,确保了高压环境下的密封性能。材料方面,主体部分为镀镍钢,不仅增强了抗腐蚀能力,还提高了产品的机械强度;而释放环则选用耐磨性极高的聚甲醛(POM),进一步提升了产品的耐用性。

    应用案例和使用建议


    Push-in fitting QSM-M3-3-I 的典型应用场景包括自动化设备、工业机器人、气动工具及航空航天领域的精密控制部件。例如,在自动化生产线中,此产品可以作为关键的气动连接点,保证气路的可靠性和效率。
    为了充分发挥其性能,我们建议:
    1. 在安装过程中严格按照规定的拧紧扭矩(0.48 Nm,允许±55%的偏差)进行操作,避免因过度拧紧而导致密封失效。
    2. 定期检查连接处的密封状态,确保管路无泄漏现象。
    3. 避免长时间暴露于极端高温或低温环境中,以防止密封材料老化或损坏。

    兼容性和支持


    Push-in fitting QSM-M3-3-I 可与其他符合相同规格的气动组件无缝连接,广泛适用于各类工业气动设备。Festo作为制造商,提供了全面的技术支持和售后服务,包括产品文档、培训服务以及故障排查指南,以帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 原因 | 解决方案 |
    |
    | 气路密封不良 | 密封圈未正确安装或磨损 | 检查并更换新的密封圈 |
    | 连接松动 | 拧紧力不足或超过最大扭矩 | 重新调整至规定扭矩值 |
    | 接头处出现腐蚀迹象 | 工作环境过于恶劣 | 调整工作环境或使用更高耐腐蚀材料 |

    总结和推荐


    Push-in fitting QSM-M3-3-I 是一款高性能的气动连接件,具备紧凑设计、高可靠性及易用性等显著优点。它在工业自动化和精密仪器领域有着广泛的应用前景。总体来看,该产品性能优异,值得推荐用于需要高效气动连接的场景。无论是对于初次接触气动系统的用户还是经验丰富的工程师,此款产品都能提供卓越的性能表现和稳定的运行支持。

QSM-M3-3-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSM-M3-3-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-M3-3-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-M3-3-I QSM-M3-3-I数据手册

QSM-M3-3-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
