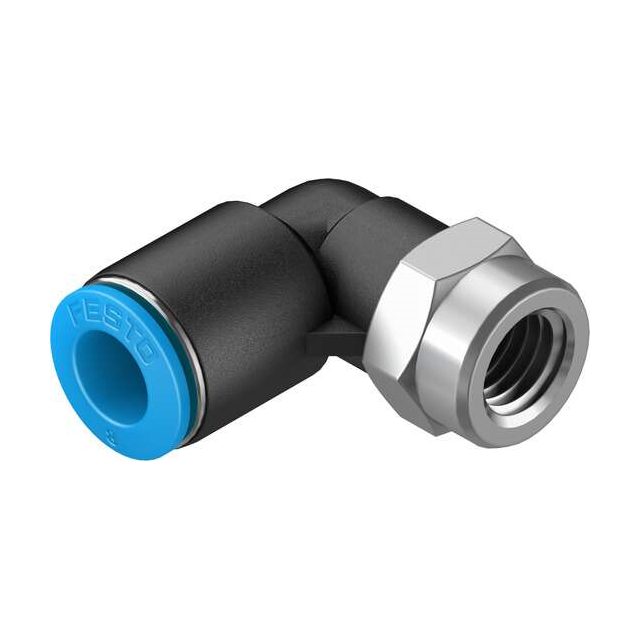

QSLF-1/8-8-B

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, G 1/8 母转推入式 8 mm, PBT的制
供应商型号: QSLF-1/8-8-B
供应商: 云汉优选
标准整包数: 1
FESTO 气动/液压/传动设备 QSLF-1/8-8-B

QSLF-1/8-8-B概述

    Push-in L-fitting QSLF-1/8-8-B 技术手册

    产品简介


    Push-in L-fitting QSLF-1/8-8-B 是一种专门用于气动系统中的管路连接件。该产品具有L形设计,采用推拉原理,适用于压缩空气和水(无冰)的应用场合。它具备优秀的耐腐蚀性,并且符合多种标准要求,包括VDMA24364-B1/B2-L和ISO 14644-1清洁室等级。主要应用于需要高可靠性和清洁度的自动化和控制系统中。

    技术参数


    - 尺寸: 标准型
    - 公称宽度: 6 mm
    - 安装位置: 任意方向
    - 设计: L形
    - 包装数量: 每包10个
    - 结构设计: 推拉原理
    - 操作压力:
    - 整个温度范围: -0.095 MPa ... 0.6 MPa 或 -0.95 bar ... 6 bar 或 -13.775 psi ... 87 psi
    - 温度依赖: -0.095 MPa ... 1.4 MPa 或 -0.95 bar ... 14 bar 或 -13.775 psi ... 203 psi
    - 操作介质: 压缩空气(符合ISO 8573-1:2010 [7:-:-])、无冰水
    - 油润滑操作: 可能
    - 耐腐蚀等级: 低腐蚀应力 (1)
    - 清洁室等级: 4级(符合ISO 14644-1)
    - 环境温度: -10 °C ... 80 °C
    - 标称拧紧扭矩: 7 Nm
    - 拧紧扭矩容差: ± 20%
    - 产品重量: 16 g
    - 安装类型: 外六角型,AF 14
    - 气动连接1: 内螺纹G1/8
    - 气动连接2: 适用于外径8 mm的气动软管
    - 释放环颜色: 蓝色
    - 螺纹塞材料: 镍镀黄铜
    - 主体材料: PBT
    - 释放环材料: POM
    - 软管密封材料: NBR
    - 软管固定爪材料: 高合金不锈钢
    - RoHS合规性: 符合

    产品特点和优势


    Push-in L-fitting QSLF-1/8-8-B 具有以下显著特点:
    - 多功能性: 支持多种安装位置和广泛的适用范围,可用于多种应用场景。
    - 耐腐蚀性: 低腐蚀应力确保产品在各种环境下的长期稳定性。
    - 高清洁度: 清洁室等级4符合高洁净要求的应用。
    - 操作简便: 通过推拉原理实现快速而安全的连接。
    - 广泛适用介质: 可处理压缩空气及水(无冰),支持油润滑操作。

    应用案例和使用建议


    Push-in L-fitting QSLF-1/8-8-B 广泛应用于工业自动化、医疗设备、实验室系统等领域。例如,在一个精密机械制造车间,使用该连接件可以确保气动系统的稳定运行,提高生产效率。为了确保最佳效果,建议在安装前仔细检查管道是否干净无杂质,避免因堵塞导致的压力损失。

    兼容性和支持


    该产品与其他气动系统中的标准部件兼容,特别是内螺纹G1/8接口的产品。Festo提供全面的技术支持和售后保障,包括安装指导和技术咨询。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决方案: 确保拧紧扭矩在允许范围内,必要时重新安装并调整。
    2. 问题: 密封不良导致泄漏。
    - 解决方案: 检查密封圈是否正确安装,必要时更换新的密封圈。
    3. 问题: 连接过程中释放环卡住。
    - 解决方案: 确保操作按照手册中的步骤进行,适当施加力量。

    总结和推荐


    Push-in L-fitting QSLF-1/8-8-B 在工业自动化和精密机械领域的应用表现出色,其出色的耐腐蚀性、高清洁度和广泛的适用介质使其成为众多客户的首选。强烈推荐该产品给需要高可靠性气动连接的客户,特别是在苛刻环境下工作的应用。

QSLF-1/8-8-B参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSLF-1/8-8-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLF-1/8-8-B数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSLF-1/8-8-B QSLF-1/8-8-B数据手册
