QS-1/4-10

产品分类: 其他工具
厂牌: FESTO

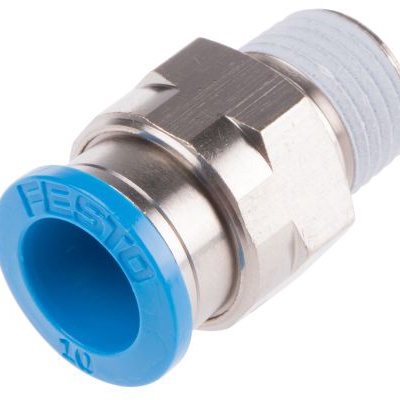

产品描述: Festo 螺纹直通 气动接头, QS系列, R 1/4 公转推入式 10 mm, 黄铜制
供应商型号: 1216209
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QS-1/4-10

QS-1/4-10概述

    推入式接头 QS-1/4-10 技术手册

    1. 产品简介


    推入式接头(Push-in fitting)是一种用于压缩空气管路系统的连接装置。型号为QS-1/4-10的产品是Festo公司生产的一种高可靠性、高效能的电子元器件。它主要用于气动控制系统中,广泛应用于工业自动化设备、气动工具、机械设备等领域。通过采用推拉原理设计,该接头可实现快速便捷的安装和拆卸,适用于各种工作环境和应用场合。

    2. 技术参数


    | 参数项 | 描述 |

    | 规格 | 标准型 |
    | 公称尺寸 | 8.5 mm |
    | 螺钉上的密封类型 | 涂层 |
    | 安装位置 | 任意方向 |
    | 包装数量 | 10个 |
    | 设计结构 | 推拉原理 |
    | 工作压力 | 完整温度范围:-0.95 ... 6 bar |
    | 温度相关工作压力 | -0.95 ... 14 bar |
    | 操作介质 | 符合ISO8573-1:2010标准的压缩空气 |
    | 额外介质 | 制造商声明中指定的水 |
    | 润滑操作 | 可行 |
    | 腐蚀等级 | 低腐蚀应力 |
    | 环境温度 | -10 ... 80 °C |
    | 航海认证 | 详见证书 |
    | 产品重量 | 19 g |
    | 管路接口 | 1号端口为R1/4公制螺纹 |
    | 管路接口 | 2号端口为直径10 mm的管材 |
    | 释放环颜色 | 蓝色 |
    | 材料说明 | 符合RoHS要求 |

    3. 产品特点和优势


    该型号的推入式接头具有多种显著特点和优势,具体包括:
    - 便捷安装:采用推拉原理,无需使用任何工具即可轻松完成管路的安装和拆卸;
    - 高可靠性:在广泛的温度范围内能够稳定工作,且具备良好的耐腐蚀性;
    - 多样化应用:可适用于各种气动控制设备和系统,包括但不限于自动化设备、气动工具等;
    - 经济性:由于具备较长的使用寿命和较低的维护成本,因此在工业应用中显得尤为经济实惠;
    - 材料选择:主体材料选用黄铜并镀镍处理,而密封圈材料为NBR(丁腈橡胶),均经过严格测试以确保长期使用的可靠性。

    4. 应用案例和使用建议


    该型号推入式接头适用于多种不同的应用场景,例如气动控制系统的管路连接。例如,在自动化生产线中,通过该接头可以实现对压缩空气管道的有效管理;在气动工具中,则可以通过该接头连接气源,从而提高工作效率。为了确保最佳效果,我们建议遵循以下使用建议:
    - 在初次安装时,确保管路干净且无杂质,以免影响接头的密封性;
    - 使用适当的润滑剂对螺纹进行润滑,可进一步提升接头的密封性能;
    - 定期检查接头是否有磨损或损坏情况,以便及时更换新的接头。

    5. 兼容性和支持


    根据制造商提供的资料,此款推入式接头符合多种国际标准,可与市场上常见的气动设备和工具良好匹配使用。Festo公司还提供全面的技术支持和售后服务,包括详细的使用手册和技术文档,以帮助客户更好地了解和使用该产品。

    6. 常见问题与解决方案


    根据技术手册中的内容,我们整理了一些常见问题及其解决方案如下:
    - Q:如何判断接头是否已正确安装?
    A:当管材插入后,应感觉到明显的卡顿感,表示已经完全锁紧。此外,可通过观察释放环的颜色变化来进一步确认。
    - Q:如果需要拆卸管路,应该如何操作?
    A:只需轻轻拉动释放环即可将管材轻松取出,无需使用额外工具。
    - Q:在极端环境下能否正常工作?
    A:该接头能够在-10至80°C的宽广温度范围内正常工作,但需要注意的是,超过6 bar的工作压力可能会影响其密封性能。

    7. 总结和推荐


    综合来看,这款型号为QS-1/4-10的推入式接头是一款性能优良、可靠性高的电子元器件。无论是从其便捷的安装特性、高可靠性还是多样化应用方面考虑,都具有很强的市场竞争力。因此,我们强烈推荐在各类气动控制设备和系统中使用这款产品,以满足您对高品质连接的需求。

QS-1/4-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-1/4-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-1/4-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-1/4-10 QS-1/4-10数据手册

QS-1/4-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 170.9862
库存: 306
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1709.86
