DGST-6-20-PA

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 费斯托 带导杆气缸, 决定指导文件 系列, 6mm口径, 20mm行程
供应商型号: 2021987
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DGST-6-20-PA

DGST-6-20-PA概述

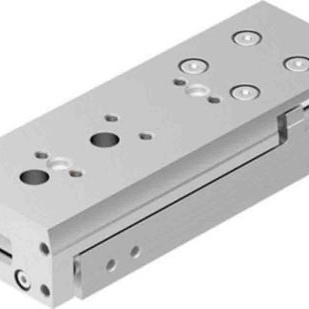

    Mini Slide DGST: Technical Overview and Analysis

    1. 产品简介


    Mini Slide DGST 是 Festo Core Range 产品系列的一部分,旨在满足自动化任务中的各种需求。这款紧凑型微型滑块集成了滑块和轭板为一个组件,具有高承载力和精密的滚珠轴承导轨,适用于多种工业应用。其设计简洁且对称,使安装更加方便快捷。

    2. 技术参数


    - 尺寸(mm): 6 到 25
    - 行程长度(mm): 10 到 200
    - 设计: 双作用活塞杆式,带滑块和轭板
    - 气动连接: M3, M5, G1/8
    - 理论推力(6 bar 下): 34 至 590 N
    - 最大载荷(kg): 0.7 至 17
    - 最大速度(m/s): 0.5 至 0.8
    - 重复精度(mm): ±0.3
    - 操作介质: 压缩空气至 ISO 8573-1:2010 [7:4:4]
    - 操作压力(MPa): 0.15 至 0.8
    - 工作温度范围(℃): -10 至 +60

    3. 产品特点和优势


    - 紧凑设计: 滑块和轭板集成一体,确保高刚度和精度。
    - 高承载力: 理论推力范围广泛,适合不同负载需求。
    - 对称安装接口: 简化安装过程,方便空间有限的应用。
    - 精确导轨: 精密的滚珠轴承导轨提高位置准确性。
    - 多种减震选择: 支持弹性减震环、可调减震垫等多种缓冲方式。
    - 简单调节: 可以通过简单的工具快速调整末端位置。
    - 易于集成: 集成传感器槽和接近开关,不需额外的凸出部件。

    4. 应用案例和使用建议


    - 电子制造: 用于锂离子电池生产,如中间位置模块允许在行程范围内增加一个额外的位置,简化复杂流程。
    - 机械装配: 适用于需要高精度定位和按压的应用,如夹具和自动化生产线。
    - 拾放单元: 拾放单元可以使用此微型滑块进行高效、精确的零件搬运。
    使用建议:
    - 在高压环境下使用时,注意检查减震组件以确保最佳性能。
    - 在极端温度条件下,确保使用符合ISO标准的压缩空气。

    5. 兼容性和支持


    - 兼容性: 支持多种附件,如连接套件、缓冲装置和传感器,以增强其多功能性。
    - 技术支持: Festo 提供详细的在线资源和专业支持,帮助客户进行安装和调试。

    6. 常见问题与解决方案


    - 问题: 安装时位置偏移较大。
    - 解决办法: 使用小号扳手精确设置末端位置并固定。
    - 问题: 减震效果不佳。
    - 解决办法: 更换更适合当前负载和速度的减震组件。

    7. 总结和推荐


    Mini Slide DGST 具备出色的承载能力和高精度,适用于多种工业自动化任务。其紧凑的设计和简便的操作使其成为许多应用场景的理想选择。无论是制造锂离子电池还是机械装配,Mini Slide DGST 都能提供卓越的性能和可靠的稳定性。强烈推荐在相关项目中使用此产品。

DGST-6-20-PA参数

参数
包装方式 散装

DGST-6-20-PA厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DGST-6-20-PA数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DGST-6-20-PA DGST-6-20-PA数据手册
