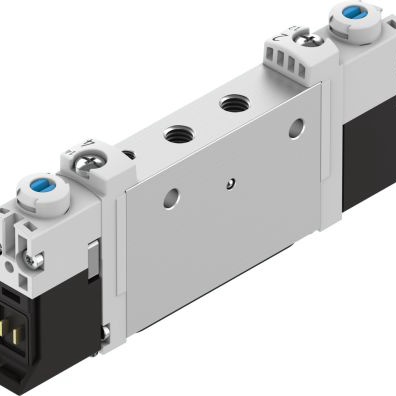

VUVG-L10-T32C-AT-M5-1P3

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 电磁阀, VUVG系列, 公制 M5接口, 汇流板安装
供应商型号: 2021553
供应商: 欧时
标准整包数: 1
FESTO 气动/液压/传动设备 VUVG-L10-T32C-AT-M5-1P3

VUVG-L10-T32C-AT-M5-1P3概述


    产品简介


    产品名称: 空气电磁阀
    型号: VUVG-L10-T32C-AT-M5-1P3
    产品编号: 566454
    本产品是一种紧凑型空气电磁阀,主要功能是通过电控方式实现气体管路的通断控制。它适用于各种工业自动化系统中,例如气动控制、机械手驱动等。该产品设计用于压缩空气介质的处理,并且能够承受一定的振动和冲击,从而确保在恶劣环境下的稳定运行。

    技术参数


    | 参数 | 规格值 |

    | 阀门功能 | 2x3/2, 闭式,单稳态 |
    | 操作类型 | 电气操作 |
    | 阀门尺寸 | 10 mm |
    | 标准额定流量 | 150 l/min |
    | 气动工作端口 | M5 |
    | 操作电压 | 24V DC |
    | 操作压力(公制单位) | 0.15 MPa 至 0.8 MPa |
    | 操作压力(英制单位) | 1.5 bar 至 8 bar |
    | 结构设计 | 活塞闸阀 |
    | 复位方式 | 气动弹簧 |
    | 认证标志 | RCM合规标志 |
    | UL认证 | c UL us - Recognized (OL) |
    | 防护等级 | IP40 |
    | 防护等级(高) | IP65 |
    | 排气功能 | 流量控制选项 |
    | 密封原理 | 软密封 |
    | 安装位置 | 任意位置 |
    | 手动重置 | 锁止 |
    | 非锁止
    | 覆盖 | 覆盖 |
    | 控制类型 | 引导控制 |
    | 引导空气供应端口 | 内部 |
    | 重叠 | 过渡 |
    | 引导压力(公制单位) | 0.15 MPa 至 0.8 MPa |
    | 引导压力(英制单位) | 1.5 bar 至 8 bar |
    | 适合真空 | 否 |
    | 关断切换时间 | 15 ms |
    | 开启切换时间 | 6 ms |
    | 通电持续率 | 100% |
    | 最大正脉冲(信号为0时) | 700 µs |
    | 最大负脉冲(信号为1时) | 900 µs |
    | 线圈特性 | 24V DC: 1.0 W |
    24V DC: 低电流相位 0.3 W |
    高电流相位 1.0 W |
    | 可接受电压波动 | ±10% |

    产品特点和优势


    1. 双稳态设计:该电磁阀具有双稳态功能,能够在特定条件下自动保持状态,无需持续供电,提高能效。
    2. 气动弹簧复位机制:即使在电源故障的情况下,也能够迅速可靠地复位,确保系统的安全性。
    3. 软密封材料:采用HNBR或NBR材料,提供良好的耐油性及抗磨损性,确保长期稳定工作。
    4. 高防护等级:具备IP65防护等级,适用于各种恶劣环境。
    5. 快速响应时间:开关时间短,确保高效响应和控制。

    应用案例和使用建议


    应用案例
    1. 自动化机械臂:在需要精确控制的机械臂中,这款电磁阀可以实现气缸的准确运动。
    2. 包装机:用于控制气动包装机上的气流,保证机器的正常运行。
    使用建议
    - 环境适应性:考虑到产品的适用温度范围较广(-5°C至60°C),在低温环境下使用时需注意防冻措施。
    - 操作规范:定期检查电气连接,确保接线无松动,避免因接触不良引发故障。
    - 日常维护:按照制造商推荐的周期进行清洁和检查,保持阀体和密封件的完好状态。

    兼容性和支持


    - 兼容性:该电磁阀具备M5螺纹接口,可轻松与其他标准M5接口的气动设备兼容。
    - 技术支持:制造商Festo提供详尽的技术文档和支持服务,包括安装指导和维修保养指南。

    常见问题与解决方案


    1. 问题: 电磁阀无法正常动作。
    - 解决方案: 检查电源连接是否正确且稳固;检查线圈是否损坏,必要时更换新的线圈。

    2. 问题: 动作迟缓。
    - 解决方案: 确认阀门内部是否有异物阻塞;检查气压是否处于正常范围内。

    总结和推荐


    总体而言,这款VUVG-L10-T32C-AT-M5-1P3空气电磁阀是一款功能强大、性能可靠的设备。它具有优异的环境适应能力和稳定的电气特性,非常适合用于工业自动化控制和机械设备中的气动控制系统。对于寻求高性能、长寿命且易于维护的电磁阀的工程师和技术人员来说,这是个极佳的选择。因此,我强烈推荐这款产品给相关行业用户。

VUVG-L10-T32C-AT-M5-1P3参数

参数
安装方式 底座安装
包装方式 散装

VUVG-L10-T32C-AT-M5-1P3厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VUVG-L10-T32C-AT-M5-1P3数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO VUVG-L10-T32C-AT-M5-1P3 VUVG-L10-T32C-AT-M5-1P3数据手册

VUVG-L10-T32C-AT-M5-1P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
