VZQA-C-M22U-15-GG-ALPOMN-4

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo, VZQA系列 管夹阀
供应商型号: 1215789
供应商: 欧时
标准整包数: 1
FESTO 其他工具 VZQA-C-M22U-15-GG-ALPOMN-4

VZQA-C-M22U-15-GG-ALPOMN-4概述


    产品简介

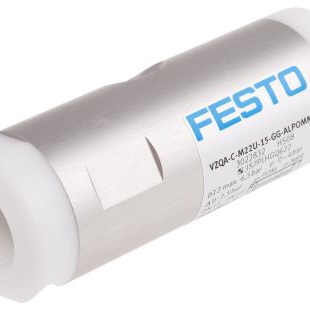

    本产品是一款由Festo生产的气动夹管阀(Pinch Valve),型号为VZQA-C-M22U-15-GG-ALPOMN-4。这类阀门主要用于控制气体或液体的流动,特别适用于需要频繁开关的应用场合,如制药、食品加工、化学处理等行业。该阀门具有良好的密封性能和耐用性,能承受一定的介质压力,适用于多种安装位置。

    技术参数


    - 结构设计:气动操作式夹管阀
    - 驱动方式:气动
    - 密封原理:软密封
    - 安装位置:任意方向
    - 安装方式:管道安装
    - 连接方式:G1/2螺纹接口
    - 公称直径:DN 15
    - 阀体功能:二位两通,常开,单稳态
    - 流体方向:双向
    - 介质压力范围:0至0.4 MPa(0至4 bar;0至58 psi)
    - 测试条件:在真空范围内测试至-0.09 MPa(室温下用空气),在某些应用中可能需要在控制侧施加反真空以确保介质流动
    - 操作压力范围:0.1至0.65 MPa(1至6.5 bar;14.5至94.25 psi)
    - 接口额定压力:PN 10
    - 压差:0.25 MPa(2.5 bar;36.25 psi)
    - 爆破压力:1.6 MPa(16 bar;232 psi)
    - 过载压力:0.78 MPa(7.8 bar;113.1 psi)
    - 复位方法:反弹恢复
    - 控制类型:外部控制
    - 辅助引导气口:G1/8
    - 引导介质:符合ISO 8573-1:2010 [7:4:4]的压缩空气
    - 介质最大粘度:4000 mm²/s
    - 介质温度范围:-5°C 至 60°C
    - 环境温度范围:-5°C 至 60°C
    - 储存温度范围:5°C 至 20°C
    - 流量系数(Kv值):5 m³/h
    - 切换时间(开启):250 ms
    - 切换时间(关闭):250 ms
    - 材料合规性:RoHS符合标准
    - LABS (PWIS) 合规性:符合VDMA24364区III
    - 适用锂电池生产材料:排除铜、锌、镍含量超过1%的质量材料,特殊情况下不锈钢中的镍、化学镀镍表面、印刷电路板、电缆、电气插头连接器和线圈除外
    - 外壳材料:铝合金
    - 外壳盖材料:聚甲醛(POM)
    - 密封材料:氟橡胶(FPM)
    - 闭合元件材料:丁腈橡胶(NBR)
    - 碗材料:聚酰胺6(PA6)
    - 产品重量:158克

    产品特点和优势


    该气动夹管阀采用气动驱动,能够在恶劣环境下提供可靠的密封性能。其独特的设计使其能够适应任何安装位置,并且其软密封材质使其能够应对各种不同的介质。该阀门的高流量系数使得其能够高效地进行介质传输,而其双稳态设计则保证了高度可靠的操作稳定性。此外,该产品经过严格测试,符合RoHS和VDMA24364区III标准,适用于锂电池生产和食品工业等对材料和性能要求较高的行业。

    应用案例和使用建议


    此款阀门广泛应用于制药、化工、食品加工等行业,特别是在需要精确控制气体或液体流动的应用中表现出色。例如,在药品包装生产线中,它可用于控制气体流量,确保包装过程的安全和卫生。在实际应用过程中,用户应确保阀门的安装正确,以避免由于不当安装导致的性能下降。建议定期检查阀门的工作状态,并根据需要进行清洁和维护。

    兼容性和支持


    该气动夹管阀与大多数标准的气动系统兼容,可以轻松集成到现有的自动化控制系统中。Festo公司提供详细的技术支持文档,用户可以在其官网上找到相关的操作手册和技术资料。同时,Festo还提供售后服务,确保用户在使用过程中得到及时的支持。

    常见问题与解决方案


    1. 问题:阀门无法完全关闭。
    - 解决方案:检查阀门的密封材料是否磨损或损坏,必要时更换新的密封件。
    2. 问题:阀门响应速度慢。
    - 解决方案:检查气源压力是否正常,调整气源压力并检查阀门的控制信号是否正常。
    3. 问题:阀门产生异常噪音。
    - 解决方案:检查是否有异物卡住阀门或密封件是否破损,必要时清洗阀门或更换密封件。

    总结和推荐


    综上所述,Festo的VZQA-C-M22U-15-GG-ALPOMN-4气动夹管阀以其高可靠性和广泛的适用性在市场上表现出色。它不仅具备卓越的密封性能和耐用性,还提供了详细的使用指南和支持服务。因此,我们强烈推荐这一产品用于需要精准控制介质流动的各种应用场景。

VZQA-C-M22U-15-GG-ALPOMN-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZQA-C-M22U-15-GG-ALPOMN-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZQA-C-M22U-15-GG-ALPOMN-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO VZQA-C-M22U-15-GG-ALPOMN-4 VZQA-C-M22U-15-GG-ALPOMN-4数据手册

VZQA-C-M22U-15-GG-ALPOMN-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
