QSM-M5-4-I

产品分类: 其他工具
厂牌: FESTO

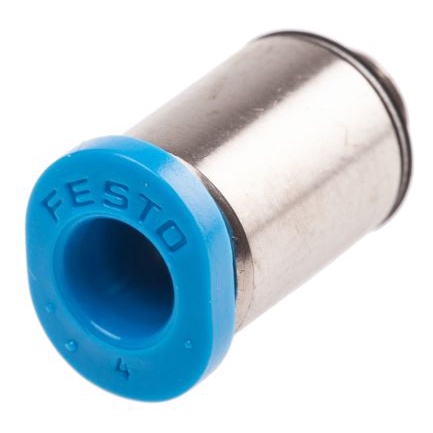

产品描述: Festo 螺纹直通 气动接头, QS系列, M5 外螺纹转推入式 4 mm, 黄铜制
供应商型号: 1216038
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSM-M5-4-I

QSM-M5-4-I概述

    电子元器件产品技术手册解析:Push-in fitting QSM-M5-4-I

    1. 产品简介


    Push-in fitting QSM-M5-4-I 是一款适用于压缩空气系统的高质量管接头。该产品的主要功能是用于连接和固定管路系统中的压缩空气管。它广泛应用于各种工业自动化设备、气动控制系统以及实验室的洁净室环境中。

    2. 技术参数


    - 尺寸:迷你型
    - 公称宽度:2.5 mm
    - 密封形式:螺纹插塞上的密封圈
    - 安装位置:任意方向
    - 结构设计:直角设计
    - 包装数量:每包10个
    - 操作压力范围(全温度范围):-0.095 MPa ~ 0.6 MPa (-0.95 bar ~ 6 bar,-13.775 psi ~ 87 psi)
    - 温度依赖的操作压力范围:-0.095 MPa ~ 1.4 MPa (-0.95 bar ~ 14 bar,-13.775 psi ~ 203 psi)
    - 适航分类:见证书
    - 适用介质:ISO 8573-1:2010 标准的压缩空气
    - 耐腐蚀等级:低腐蚀应力
    - 清洁度等级:ISO 14644-1 级别4
    - 工作温度范围:-10°C ~ 80°C
    - 公称紧固扭矩:1.33 Nm
    - 紧固扭矩公差:± 20%
    - 产品重量:3 g
    - 安装形式:内六角,AF 2.5
    - 气动接口:M5 外螺纹
    - 气动接口 2:适用于外径为4 mm 的气动软管
    - 释放环颜色:蓝色
    - 材料合规性:符合RoHS标准
    - 外壳材料:镀镍黄铜
    - 释放环材料:聚甲醛(POM)
    - 管路密封材料:丁腈橡胶(NBR)
    - 管夹材料:高合金不锈钢

    3. 产品特点和优势


    - 直角设计:简化管路布局,便于安装和维护。
    - 宽广的操作温度范围:适应不同环境条件下的应用。
    - 高抗压能力:确保在高工作压力下稳定可靠。
    - 良好的耐腐蚀性:适合各种腐蚀环境,延长使用寿命。
    - 高清洁度要求:适用于洁净室环境。
    - 易于安装:无需特殊工具,安装简便快速。
    - RoHS 合规性:环保,安全无毒。

    4. 应用案例和使用建议


    - 应用案例:该产品适用于气动控制系统,如气缸驱动、气动夹具、气动工具等。
    - 使用建议:
    - 在安装前检查所有部件是否完整,尤其是密封圈和释放环。
    - 确保紧固扭矩在允许范围内,避免过紧或过松导致泄漏。
    - 定期检查连接部位是否有泄漏现象,及时更换损坏的部件。
    - 注意保持接口清洁,防止灰尘和杂质进入系统。

    5. 兼容性和支持


    - 兼容性:适用于压缩空气系统,与多种气动控制设备兼容。
    - 支持和服务:制造商提供技术文档和支持,客户可随时联系获取技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:管路连接后有泄漏现象。
    - 解决办法:检查所有部件是否安装到位,特别是密封圈和释放环。重新拧紧至正确扭矩。
    - 问题2:紧固扭矩超出允许范围。
    - 解决办法:参考手册调整紧固扭矩,确保在1.33 Nm ± 20% 范围内。
    - 问题3:气路中出现杂质污染。
    - 解决办法:保持管路和接口清洁,定期检查并清理过滤装置。

    7. 总结和推荐


    Push-in fitting QSM-M5-4-I 具有坚固耐用、易于安装和维护的特点,适用于各种气动控制系统。其广泛的适用温度范围和高抗压能力使其成为理想的工业应用选择。整体而言,该产品具有很高的性价比和可靠性,非常值得推荐使用。

QSM-M5-4-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装

QSM-M5-4-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-M5-4-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-M5-4-I QSM-M5-4-I数据手册

QSM-M5-4-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
