NEBU-M12G5-K-5-LE4

产品分类: 圆形线缆
厂牌: FESTO
产品描述: Festo 电缆引线, NEBU系列, 电缆5m, 用于Energy Chain
供应商型号: 1215708
供应商: 海外现货
标准整包数: 1

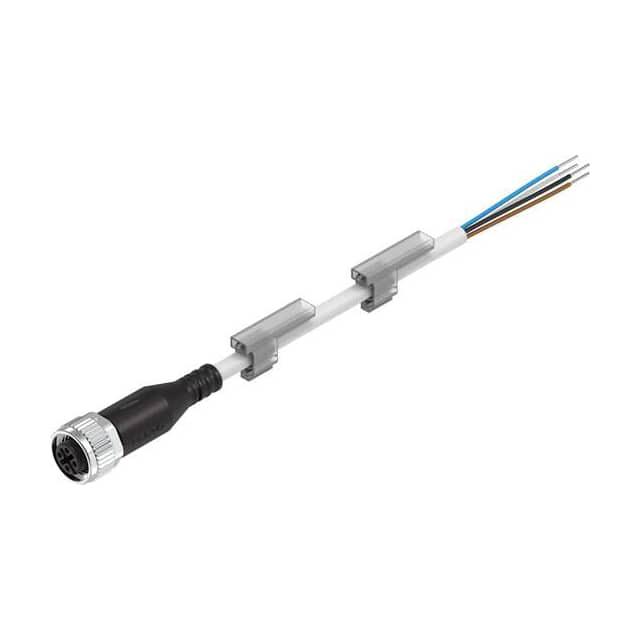

FESTO 圆形线缆 NEBU-M12G5-K-5-LE4

NEBU-M12G5-K-5-LE4概述

    NEBU-M12G5-K-5-LE4 连接电缆产品手册

    1. 产品简介


    NEBU-M12G5-K-5-LE4 是一款符合 EN 60947-5-2 和 EN 61076-2-101 标准的连接电缆,主要用于工业自动化领域。这款电缆主要用于连接现场设备和控制侧,提供高可靠性和耐用性。它具有防爆特性,适用于 Zone 2 (ATEX) 和 Zone 22 (ATEX) 环境。此外,该电缆具有良好的抗油性,适合在恶劣环境中使用。

    2. 技术参数


    - 标准:Wire colors and connection numbers as per EN 60947-5-2; EN 61076-2-101
    - 防爆与防护等级:Zone 2 (ATEX); Zone 22 (ATEX)
    - 电缆标识:带2个标签夹
    - 产品重量:143 g
    - 电气连接 1(现场设备端)
    - 设计:圆形
    - 连接类型:插座
    - 出线方向:直出
    - 连接技术:M12x1 A-coded
    - 针/线数:5
    - 使用针/线数:4
    - 安装方式:螺钉锁定
    - 连接模式:00991861
    - 电气连接 2(控制侧)
    - 连接类型:电缆
    - 连接技术:开放式末端
    - 针/线数:4
    - 使用针/线数:4
    - 电压范围
    - 直流:0 V ... 250 V
    - 交流:0 V ... 250 V
    - 电流容量(40°C):4 A
    - 浪涌耐受能力:2.5 kV
    - 电缆长度:5 m
    - 弯曲半径
    - 固定安装:14 mm
    - 柔性安装:46 mm
    - 电缆直径:4.5 mm
    - 额定横截面积:0.25 mm²
    - 防护等级:IP65, IP68, IP69K
    - 材料特性:
    - 防油性
    - CE 标志
    - UKCA 标志
    - LABS (PWIS) 符合性
    - RoHS 合规
    - 卤素无害
    - 磷酸酯酸盐无害
    - 污染等级 3
    - 腐蚀等级 2
    - 电缆护套材料:TPE-U(PUR)
    - 电缆颜色:灰色
    - 外壳材料:TPE-U(PUR)
    - 外壳颜色:黑色
    - 螺丝锁材料:黄铜,镍镀层
    - 密封材料:NBR
    - 接触点材料:铜合金,金镀层
    - 绝缘材料:PP

    3. 产品特点和优势


    - 防爆保护:适用于 Zone 2 和 Zone 22,确保安全运行。
    - 耐环境:具有高耐油性,能够在各种恶劣环境下长期使用。
    - 可靠连接:采用螺钉锁定设计,确保稳定可靠的连接。
    - 高效传输:可承受高电压和电流,适用于多种工业应用场景。
    - 抗弯折:弯曲半径小,适合在有限空间内布线,同时具备高耐久性。

    4. 应用案例和使用建议


    - 应用案例:该电缆常用于自动化生产线上的传感器和执行器之间的连接,特别是在要求高可靠性和防爆保护的场合。
    - 使用建议:在安装过程中,注意电缆弯曲半径,特别是在柔性安装条件下,应确保弯曲半径不小于46 mm。此外,在进行长时间高负荷工作时,定期检查电缆连接点以确保稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性:此电缆与多种标准 M12 接口设备兼容,能够与不同品牌和型号的控制器和传感器配套使用。
    - 支持和服务:Festo 提供全面的技术支持和维护服务,确保用户在使用过程中遇到任何问题都能得到及时解决。

    6. 常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决方案:检查电缆连接是否紧固,确认螺丝锁已正确拧紧。
    - 问题2:电缆破损。
    - 解决方案:更换新的电缆,确保弯曲半径符合规范。
    - 问题3:信号干扰。
    - 解决方案:确认电缆周围没有强电磁干扰源,必要时可增加屏蔽层。

    7. 总结和推荐


    NEBU-M12G5-K-5-LE4 连接电缆是一款高性能的产品,适用于工业自动化领域的高可靠性需求。其卓越的防爆特性、抗油性和耐用性使其成为众多工业应用的理想选择。我们强烈推荐使用此产品,特别是在需要高可靠性连接和防爆保护的应用场景中。

NEBU-M12G5-K-5-LE4参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

NEBU-M12G5-K-5-LE4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NEBU-M12G5-K-5-LE4数据手册

厂牌 PDF简要描述 下载
FESTO 圆形线缆 FESTO NEBU-M12G5-K-5-LE4 NEBU-M12G5-K-5-LE4数据手册

NEBU-M12G5-K-5-LE4封装设计

查看详情并下载
Symbol
Footprint
3D Model
