首页  >  产品百科  >  DZF-18-200-A-P-A

DZF-18-200-A-P-A

产品分类: 气动/液压/传动设备
厂牌: FESTO

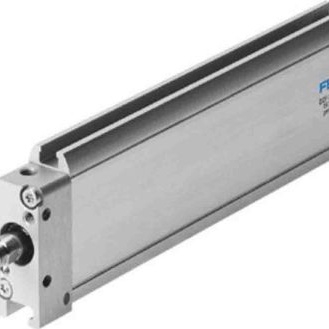

产品描述: Festo 微型气缸, 双作用气缸, d8系列, 200mm行程, 18mm孔径
供应商型号: 2029186
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DZF-18-200-A-P-A

DZF-18-200-A-P-A概述

    扁平气缸EZS/DZF/DZH:技术手册解析

    产品简介


    扁平气缸(EZH, DZF, DZH)是一种广泛应用在自动化生产线上的气动执行元件,其主要特点在于设计紧凑、结构简单。单作用和双作用类型的扁平气缸提供了多样化的选择,适用于不同工业领域的控制与驱动需求。其中,EZH系列主要用于单作用场合,而DZF和DZH系列则广泛应用于双作用场合,如工业机器人、包装机械、食品加工设备等领域。

    技术参数


    1. 类型与规格:
    - 单作用气缸(EZH):
    - 活塞杆直径:1.5x6.5 mm / 2.5x9 mm / 5x20 mm / 10x40 mm
    - 行程长度:10 mm, 20 mm, 25 mm, 40 mm, 50 mm
    - 双作用气缸(DZF, DZH):
    - 活塞杆直径:12 mm, 18 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm
    - 行程长度:10 mm 至 320 mm
    2. 工作压力:
    - 工作介质:压缩空气至ISO 8573-1:2010 [7:4:4]标准
    - 操作压力范围:0.3 MPa 至 0.6 MPa(3.0 bar 至 6.0 bar)
    3. 温度范围:
    - 操作温度范围:-20°C 至 +80°C(DZF系列)
    - 高温型号(S6):最高可承受120°C的温度
    4. 材料:
    - 机身:铝制
    - 活塞杆:不锈钢或高合金钢
    - 密封件:聚氨酯或氟橡胶
    5. 安装方式:
    - 可以通过螺纹固定或穿孔固定,便于多种安装需求

    产品特点和优势


    - 紧凑设计:适合空间有限的应用场景
    - 高可靠性:采用高品质材料,能够在恶劣环境下长时间稳定运行
    - 多样化配置:提供多种活塞杆直径及行程长度选项,满足不同应用需求
    - 高温型号:S6型号能够适应高达120°C的工作环境,扩大了应用范围

    应用案例和使用建议


    - 典型应用:在自动化生产线中作为执行元件,用于精确控制运动过程
    - 使用建议:根据具体应用要求选择合适的行程长度和活塞杆直径;确保压缩空气的清洁和干燥,避免杂质堵塞影响正常运行

    兼容性和支持


    - 兼容性:可以方便地与多种附件配合使用,如接近开关、安装底座等
    - 厂商支持:提供全面的技术文档、安装指导和售后支持

    常见问题与解决方案


    1. 问题:气缸运行时出现异常噪音
    - 解决方案:检查气缸内部是否有杂质,及时清理并更换密封圈
    2. 问题:气缸运行速度不稳定
    - 解决方案:调节气缸上的流量控制阀,确保供气均匀
    3. 问题:活塞杆受力不均
    - 解决方案:重新调整安装位置,确保活塞杆与负载轴线对齐

    总结和推荐


    扁平气缸EZS/DZF/DZH凭借其紧凑设计、高可靠性和多样化配置,是工业自动化应用中的理想选择。无论是单作用还是双作用模式,都能提供稳定高效的运动控制解决方案。推荐在需要紧凑、高效且耐久性高的自动化系统中选用该类产品。

DZF-18-200-A-P-A参数

参数
应用等级 工业级
包装方式 散装

DZF-18-200-A-P-A厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DZF-18-200-A-P-A数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DZF-18-200-A-P-A DZF-18-200-A-P-A数据手册

DZF-18-200-A-P-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
