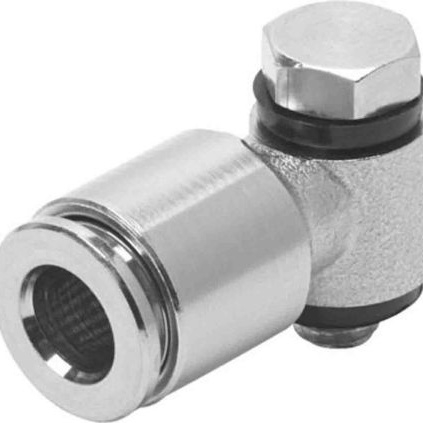

NPQM-LH-G38-Q12-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, G 3/8 公转推入式 12 mm
供应商型号: 2031136
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-LH-G38-Q12-P10

NPQM-LH-G38-Q12-P10概述


    产品简介


    Push-in L-fitting NPQM-LH-G38-Q12-P10 是一款高性能的工业用连接件,广泛应用于压缩空气系统中。该产品以其坚固耐用的设计和卓越的密封性能著称,适用于各种严苛的工作环境。其基本类型为L形结构,采用推拉式操作原理,确保了安装和拆卸的便捷性。通过ISO标准认证的材料和严格的生产规范,这款连接件成为许多工业应用的理想选择。

    技术参数


    | 参数类别 | 参数值 |

    | 标准尺寸 | 符合行业标准 |
    | 公称宽度 | 10.5 mm |
    | 密封形式 | 带密封圈的螺纹插头 |
    | 操作压力范围(全温区) | -0.095 MPa 至 1.6 MPa |
    | 操作介质 | 符合ISO 8573-1:2010标准的压缩空气 |
    | 工作温度范围 | -20°C 至 70°C |
    | 公称紧固扭矩 | 9 Nm |
    | 紧固扭矩公差 | ±20% |
    | 材料耐腐蚀等级 | CRC 1级 - 低腐蚀应力 |
    | 外壳材质 | 镍镀黄铜 |
    | 螺栓材质 | 镍镀黄铜 |
    | 管路密封材质 | 丁腈橡胶(NBR) |
    | 重量 | 82.7 g |

    产品特点和优势


    1. 高密封性:采用带密封圈的设计,在全温度范围内均能提供可靠的气密性。
    2. 推拉式安装:简化安装流程,提升工作效率。
    3. 适应性强:可在-20°C至70°C的宽温区工作,适用于多种气候条件。
    4. 兼容性好:可与多种管道外径为12mm的软管配合使用。
    5. 环保合规:RoHS符合性保证了产品的绿色环保属性。
    6. 高性能材料:镍镀黄铜外壳和内部部件具有良好的抗腐蚀能力。

    应用案例和使用建议


    应用案例:
    此款Push-in L-fitting常用于自动化生产线上的气动控制系统中。例如,在包装机械中,它被用来控制气缸动作;在食品加工行业,则用于输送带系统的驱动装置。
    使用建议:
    - 在低温环境中使用时,需检查周围是否存在可能导致冻结的风险因素。
    - 定期检查连接部位是否有泄漏现象,及时更换老化或损坏的密封圈。
    - 安装过程中务必按照规定的紧固扭矩操作,避免过紧或过松导致连接失效。

    兼容性和支持


    该产品设计兼容多种规格的管道和设备,尤其适合与标准G3/8接口相连接。Festo公司为其提供了详尽的技术文档和支持服务,包括安装指南、故障排查手册等资源下载链接,用户可以随时访问官方网站获取最新信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接处频繁发生漏气 | 确保所有接口正确对齐并按规范拧紧。 |
    | 拆卸困难 | 可以适当喷洒润滑剂后再尝试拆卸。 |
    | 接口颜色变化 | 检查是否受到化学物质侵蚀,必要时更换密封件。 |

    总结和推荐


    总体而言,Push-in L-fitting NPQM-LH-G38-Q12-P10 是一款值得信赖的产品,凭借其优良的设计、稳定的性能以及广泛的适用范围,在工业领域表现优异。无论是从产品质量还是技术支持的角度来看,都达到了行业领先水平。因此,我们强烈推荐此款产品给需要高性能气动连接解决方案的专业人士和企业用户。
    最终结论:推荐使用!

NPQM-LH-G38-Q12-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 散装

NPQM-LH-G38-Q12-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-LH-G38-Q12-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-LH-G38-Q12-P10 NPQM-LH-G38-Q12-P10数据手册

NPQM-LH-G38-Q12-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 131.6513
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
