首页  >  产品百科  >  VZQA-C-M22C-15-S5S5-ALV4E-6-E

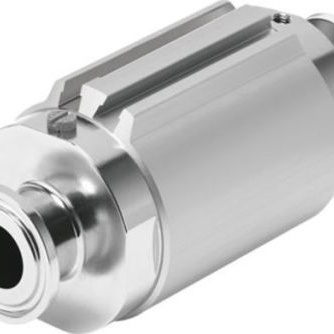

VZQA-C-M22C-15-S5S5-ALV4E-6-E

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo, vzqa-c - M22C - 15 - S5S5 - ALV4E - 6 - e系列 管夹阀
供应商型号: 2038662
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 VZQA-C-M22C-15-S5S5-ALV4E-6-E

VZQA-C-M22C-15-S5S5-ALV4E-6-E概述

    Pinch Valve VZQA-C-M22C-15-S5S5-ALV4E-6-E 技术手册

    1. 产品简介


    Pinch Valve VZQA-C-M22C-15-S5S5-ALV4E-6-E 是一款由Festo生产的气动操作型隔膜阀,适用于多种工业应用场合。该产品通过压缩空气驱动实现阀门的开关动作,具有可靠的密封性能和灵活的安装方式,能够满足各种不同需求。主要应用于食品加工、制药、化工等行业,保证高洁净度及无菌环境要求。

    2. 技术参数


    - 结构设计:气动操作型隔膜阀
    - 操作类型:气动
    - 密封原理:软密封
    - 安装位置:任意位置
    - 安装类型:管路安装
    - 接口连接方式:卡箍连接,符合DIN 32676系列A标准
    - 公称直径:DN 15
    - 阀门功能:二位二通,常闭,单稳态
    - 流体方向:双向流动
    - 介质压力范围:0 MPa ... 0.6 MPa(0 bar ... 6 bar / 0 psi ... 87 psi)
    - 工作压力范围:0.35 MPa ... 0.6 MPa(3.5 bar ... 6 bar / 50.75 psi ... 87 psi)
    - 接口公称压力:PN 10
    - 爆破压力:1.6 MPa(16 bar / 232 psi)
    - 复位方式:弹簧复位
    - 控制方式:外部控制
    - 辅助导气口:M5螺纹接口
    - 控制介质:压缩空气(符合ISO 8573-1:2010 [7:4:1]标准)
    - 介质:压缩空气(符合ISO 8573-1:2010 [-:-:1]标准)或水
    - 最大粘度:4000 mm²/s
    - 介质温度范围:-5 °C ... 100 °C
    - 环境温度范围:-5 °C ... 60 °C
    - 储存温度范围:5 °C ... 20 °C
    - 流量系数Kv:5 m³/h
    - 切换时间:开/关时间为150 ms / 250 ms
    - 材料要求:RoHS合规
    - 材料认证:VDMA24364区III
    - 主体材料:铝合金
    - 盖子材料:高合金不锈钢(1.4404 / AISI 316L)
    - 密封材料:FPM
    - 关闭元件材料:EPDM
    - 产品重量:608克

    3. 产品特点和优势


    - 可靠的气动操作:该阀采用气动操作,响应迅速,稳定性好。
    - 灵活的安装方式:可以在任何位置进行安装,便于适应不同的安装需求。
    - 高耐久性密封材料:采用FPM密封材料,确保长时间使用的可靠性。
    - 符合卫生标准:特别适用于食品加工行业,材料选择严格遵循食品安全标准。
    - 紧凑设计:轻巧的外壳设计,使得安装更为方便。

    4. 应用案例和使用建议


    - 应用场景:食品加工生产线、制药设备、化工管道。
    - 使用建议:
    - 在安装时确保管道清洁,避免杂质进入影响阀门密封性。
    - 定期检查密封圈状态,及时更换以保持良好密封效果。
    - 注意介质温度和粘度变化,根据具体工况调整阀门设置。

    5. 兼容性和支持


    - 兼容性:可与多种类型的压缩空气系统配合使用,与各种控制模块和传感器兼容。
    - 支持服务:Festo提供全面的技术支持和售后服务,确保用户在使用过程中获得满意的体验。

    6. 常见问题与解决方案


    - 问题1:阀门出现泄漏。
    - 解决方案:检查密封圈是否损坏,必要时更换新的密封圈。
    - 问题2:阀门开关速度慢。
    - 解决方案:确认气源压力是否达到要求值,并检查是否有其他部件阻碍动作。
    - 问题3:阀门无法完全开启或关闭。
    - 解决方案:检查控制信号是否正确传递到电磁阀,确保线路连接无误。

    7. 总结和推荐


    综上所述,Pinch Valve VZQA-C-M22C-15-S5S5-ALV4E-6-E 是一款高性能的气动隔膜阀,适用于多种工业场合。它的高可靠性、良好的密封性和广泛的适用范围使其成为许多应用的理想选择。强烈推荐给需要精确控制和高卫生标准的工业用户。

VZQA-C-M22C-15-S5S5-ALV4E-6-E参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZQA-C-M22C-15-S5S5-ALV4E-6-E厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZQA-C-M22C-15-S5S5-ALV4E-6-E数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO VZQA-C-M22C-15-S5S5-ALV4E-6-E VZQA-C-M22C-15-S5S5-ALV4E-6-E数据手册

VZQA-C-M22C-15-S5S5-ALV4E-6-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
