首页  >  产品百科  >  VZWM-L-M22C-G14-F5-R1

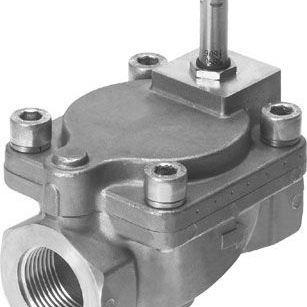

VZWM-L-M22C-G14-F5-R1

产品分类: 管件和管道
厂牌: FESTO
产品描述: Festo 先导式电磁阀, VZWM系列, 24 V 直流电源, 2路, 连接尺寸 1/4in, 1/4 in G 内螺纹接口
供应商型号: 1637306
供应商: 海外现货
标准整包数: 1
FESTO 管件和管道 VZWM-L-M22C-G14-F5-R1

VZWM-L-M22C-G14-F5-R1概述

    电子元器件产品技术手册:Festo VZWM-L型电磁阀

    产品简介


    Festo VZWM-L型电磁阀是一款直接作用式膜片阀,广泛应用于气体和液体的控制系统中。这种阀门具有间接操作方式,通过气动弹簧实现复位。它能够处理从1400到31000升/分钟的流量,且可选择铜合金或不锈钢材质。其广泛的应用领域包括工业自动化、流体控制、压缩空气系统等。

    技术参数


    | 参数 | 值 |

    | 功能 | 2/2通路单电控阀 |
    | 设计 | 膜片阀 |
    | 密封原理 | 柔性材料 |
    | 操作类型 | 电动 |
    | 复位方法 | 气动弹簧 |
    | 控制类型 | 阀芯先导 |
    | 流向 | 不可逆 |
    | 排放功能 | 无流量控制 |
    | 材料(外壳) | 铜合金或不锈钢铸造 |
    | 最大拧紧扭矩(连接螺纹)| 35~620 Nm |
    | 标准名义流量 | 1400~31000 l/min |
    | 最大压力差 | 0.5~0.7 bar |
    | 工作电压 | DC 24V,AC 110/230V |
    | 吸持功率(AC) | 14.5 VA |
    | 保持功率(AC) | 10.5 VA |
    | 保护等级 | IP65 |

    产品特点和优势


    - 高流量能力:能够处理高达31000升/分钟的流量。
    - 多种材质选择:提供铜合金和不锈钢两种材料选择,适应不同腐蚀条件的需求。
    - 易于安装:采用螺纹连接,可快速安装在各种管路中。
    - 灵活配置:不同的过程连接可以满足不同应用需求。
    - 优良的性能:采用气动弹簧复位机制,提高了响应速度和可靠性。

    应用案例和使用建议


    该电磁阀适用于各种工业控制系统,如压缩空气系统、化工流体处理系统等。例如,在压缩空气系统的气缸控制中,VZWM-L型电磁阀可用于精确控制气流方向和压力。使用时需要注意以下几点:
    - 合理选型:根据介质和工作条件选择合适的型号,以确保长期稳定运行。
    - 定期检查:定期检查阀门的密封性,防止泄漏。
    - 正确的接线:正确连接电源,确保电磁阀的正常工作。

    兼容性和支持


    - 兼容性:VZWM-L型电磁阀可与其他标准接口的部件配合使用。
    - 支持和服务:Festo提供全面的技术支持和售后服务,包括产品维修和备件供应。

    常见问题与解决方案


    - 问题:阀门不能正常切换
    - 解决方案:检查电源连接是否正确,确认没有过载情况。
    - 问题:阀门泄漏
    - 解决方案:检查密封圈是否损坏或老化,及时更换。

    总结和推荐


    Festo VZWM-L型电磁阀以其出色的流量处理能力和多样化的配置选项,成为工业自动化领域的优秀选择。无论是在压缩空气系统还是化工流体处理中,都能表现出卓越的性能。总体而言,强烈推荐在相关项目中使用该产品,尤其是对流量要求较高的场合。

VZWM-L-M22C-G14-F5-R1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZWM-L-M22C-G14-F5-R1厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZWM-L-M22C-G14-F5-R1数据手册

厂牌 PDF简要描述 下载
FESTO 管件和管道 FESTO VZWM-L-M22C-G14-F5-R1 VZWM-L-M22C-G14-F5-R1数据手册

VZWM-L-M22C-G14-F5-R1封装设计

查看详情并下载
Symbol
Footprint
3D Model
