首页  >  产品百科  >  QS-G1/8-4-I

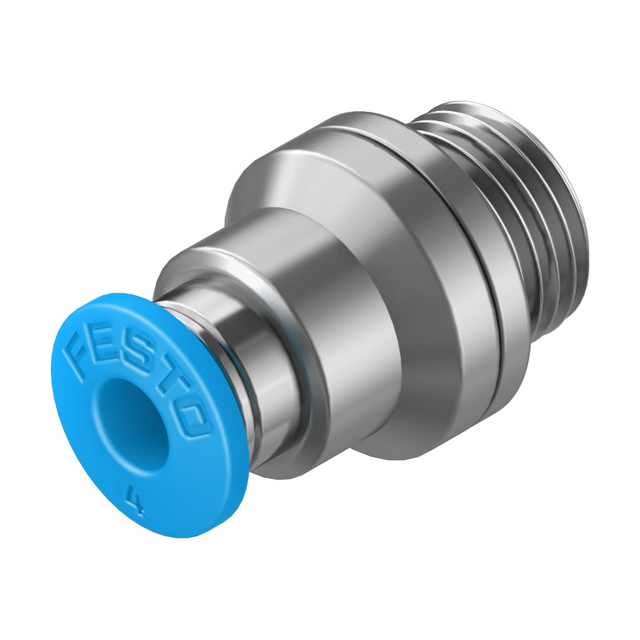

QS-G1/8-4-I

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/8 公转推入式 4 mm, 黄铜制
供应商型号: 3432196
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QS-G1/8-4-I

QS-G1/8-4-I概述


    产品简介


    本文将详细介绍Festo公司的推入式接头QS-G1/8-4产品(零件号:186106)。这款电子元器件主要用于气动系统中的压缩空气连接,具有多种应用领域,如工业自动化、过程控制和机械设备等。该接头采用推拉原理设计,确保高效可靠的气体传输,适用于需要高稳定性和耐腐蚀性的场景。

    技术参数


    - 基本尺寸
    - 公称尺寸:2.6 mm
    - 螺纹固定柱上的密封圈类型:密封环

    - 组装
    - 组装位置:任意

    - 包装
    - 容器大小:10
    - 操作
    - 原理:推/拉原则
    - 工作压力范围:-0.95 … 6 bar
    - 温度相关的额定压力范围:-0.95 … 14 bar
    - 工作介质:符合ISO8573-1:2010 [7:-:-]标准的压缩空气;按照制造商声明的水
    - 操作模式:可润滑操作
    - 耐腐蚀性
    - 腐蚀应力等级:C1 – 低腐蚀应力
    - 温度范围
    - 环境温度:-10 … 80°C
    - 防护等级:根据证书进行分类
    - 螺纹紧固扭矩
    - 额定扭矩:7 Nm
    - 扭矩公差:±20%
    - 重量
    - 产品重量:7.7 g
    - 气动接口
    - 接口1:G1/8内螺纹
    - 接口2:适合外径4 mm的管材
    - 材料说明
    - 符合RoHS标准
    - 材料:壳体为黄铜,镀镍;释放环为POM;管子密封圈为NBR;管子保持爪为非腐蚀性高合金钢

    产品特点和优势


    该推入式接头的主要特点是其广泛的适用温度范围(-10°C至80°C)和优良的耐腐蚀性。此外,它可以在任何方向进行安装,这大大提高了其应用的灵活性。产品的额定工作压力范围广泛,同时支持润滑操作,有助于提高系统运行的可靠性。此外,其独特的材料选择保证了在恶劣环境下长期使用的稳定性。

    应用案例和使用建议


    这种推入式接头经常应用于工业自动化和机械设备中,特别是在需要可靠气动连接的地方。例如,在机器人手臂控制系统中,该接头可以确保气体传输的连续性和稳定性。为了最大化性能和使用寿命,建议在安装过程中严格按照制造商的操作指南执行,并定期检查连接的密封性。对于特定的工作环境,考虑选择合适的材料以增强其防腐性能。

    兼容性和支持


    该推入式接头的设计确保了与现有系统的高度兼容性,无论是与Festo的产品还是第三方设备。Festo公司提供全面的技术支持和售后服务,确保用户能够充分利用其性能优势。用户可通过官方渠道获取产品相关的信息和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接头泄漏 | 检查并重新拧紧扭矩至7 Nm;更换密封圈 |
    | 连接松动 | 确认螺纹固定柱正确安装,并且扭矩达到规定值 |
    | 耐腐蚀性不足 | 选择抗腐蚀材料 |

    总结和推荐


    总的来说,Festo的推入式接头QS-G1/8-4以其卓越的性能、广泛的适用性和可靠性,在工业自动化和机械设备等领域表现出色。其优异的密封性能和广泛的温度适应能力使其成为许多应用场景的理想选择。我们强烈推荐此款产品给寻求高性能气动连接解决方案的专业人士和企业。

QS-G1/8-4-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-G1/8-4-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-G1/8-4-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-G1/8-4-I QS-G1/8-4-I数据手册

QS-G1/8-4-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.2917
10+ ¥ 21.2917
库存: 8
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.29
