QS-1/2-10

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, R 1/2 公转推入式 10 mm, 黄铜制
供应商型号: 1215605
供应商: 海外现货
标准整包数: 1

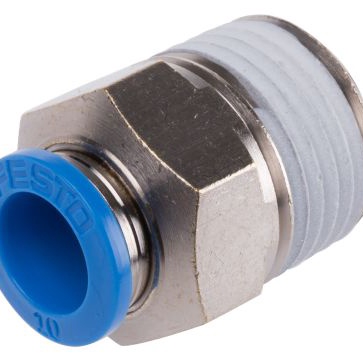

FESTO 其他工具 QS-1/2-10

QS-1/2-10概述


    产品简介

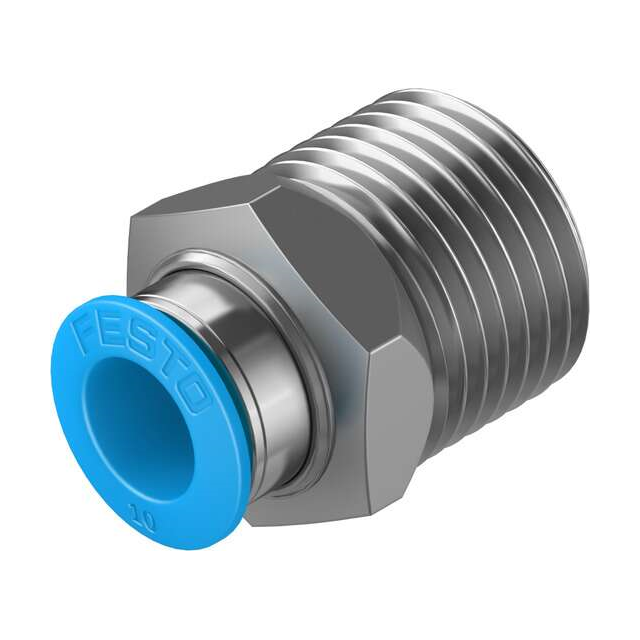

    推入式接头(Push-in fitting) QS-1/2-10
    推入式接头是一种广泛应用于气动系统中的连接件,用于实现快速可靠的管道连接。本产品型号为QS-1/2-10,主要适用于压缩空气及水的输送,具有结构简单、安装方便的特点。该产品设计有直通型结构,能够在任何安装位置上使用,适用于各种复杂的工作环境。

    技术参数


    | 参数名称 | 数值 |

    | 公称尺寸 | 9 mm |
    | 密封类型(带螺纹塞) | 涂层 |
    | 安装位置 | 任意 |
    | 设计类型 | 直通设计 |
    | 结构设计 | 推拉原理 |
    | 工作压力(全温度范围) | -0.095 MPa 至 0.6 MPa / -0.95 bar 至 6 bar / -13.775 psi 至 87 psi |
    | 温度依赖的工作压力 | -0.095 MPa 至 1.4 MPa / -0.95 bar 至 14 bar / -13.775 psi 至 203 psi |
    | 运行介质 | 压缩空气(符合ISO 8573-1:2010 [7:-:-]标准)、无冰水 |
    | 运行压力(最大50°C时的水压) | 最大0.6 MPa |
    | 腐蚀抵抗等级(CRC) | 1 - 低腐蚀应力 |
    | 环境温度 | -10°C 至 80°C |
    | 额定紧固扭矩 | 26 Nm |
    | 额定紧固扭矩公差 | ± 20% |
    | 产品重量 | 46 g |
    | 安装类型 | 外六角形,AF 21 |
    | 气动连接1 | 外螺纹 R1/2 |
    | 气动连接2(外部管径) | 10 mm |
    | 释放环颜色 | 蓝色 |
    | 材料合规性 | 符合RoHS标准 |
    | 机壳材料 | 镍镀黄铜 |
    | 释放环材料 | 聚甲醛(POM) |
    | 管道密封材料 | 丁腈橡胶(NBR) |
    | 管子保持爪材料 | 不锈钢 |

    产品特点和优势


    - 直通设计:可实现直线流动,减少阻力,提高工作效率。
    - 耐用性:采用高合金不锈钢和镍镀黄铜制成,具有优异的耐腐蚀性能。
    - 易于安装:推拉式设计使得安装过程快捷方便。
    - 广泛的适用性:能在-10°C至80°C的环境中稳定运行,并且能承受多种工作介质。
    - 环保认证:符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例:
    1. 汽车制造业:用于气动系统的快速连接。
    2. 机械制造:适合用于需要频繁拆装的部位。
    3. 气动控制系统:在液压系统中提供高效稳定的气动控制。
    使用建议:
    - 在安装过程中确保所有部件清洁无污,避免灰尘或其他杂质进入。
    - 检查并确保所选材料(如密封圈)符合操作介质的要求。
    - 定期检查各连接处是否有泄露现象,确保系统正常运行。

    兼容性和支持


    本产品能够与大多数现有的气动系统兼容,但为了获得最佳效果,建议使用同一制造商提供的配件。Festo提供全面的技术支持服务,包括安装指导、故障排查和维修服务,确保客户获得无忧体验。

    常见问题与解决方案


    1. 问:如何判断接头是否正确安装?
    - 答:通过手感检查,正确的安装应感觉牢固且没有松动。
    2. 问:工作压力超出范围怎么办?
    - 答:请立即停止使用,并联系技术支持以获取进一步指示。
    3. 问:如果发现漏气现象应如何处理?
    - 答:检查连接部位是否安装得当,或更换损坏的密封圈。

    总结和推荐


    总体来看,Festo的QS-1/2-10推入式接头是一款高度可靠的产品,具有出色的性能和广泛的适用性。无论是在汽车制造还是机械加工行业,该产品都能发挥出重要的作用。其直通设计不仅简化了安装流程,还提升了系统的整体效率。因此,我们强烈推荐使用这款高质量的接头,以提升您的系统性能和可靠性。

QS-1/2-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-1/2-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-1/2-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-1/2-10 QS-1/2-10数据手册

QS-1/2-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
