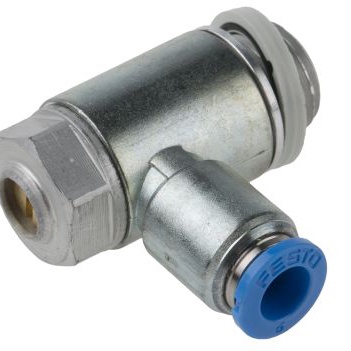

GRLA-1/4-QS-6-D

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo, GRLA系列 排气阀, 6mm管进气口
供应商型号: 1214337
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 GRLA-1/4-QS-6-D

GRLA-1/4-QS-6-D概述

    一通式流量控制阀技术手册

    1. 产品简介


    GRLA-1/4-QS-6-D 是一款由Festo生产的电子元器件产品,主要用于实现单向气流控制。该产品特别适用于需要严格控制排气量的应用场景。通过其独特的设计,能够在不同压力和温度环境下提供稳定的气流控制效果。这款阀门的核心功能是能够有效调节和限制排气过程中的气体流动速度,从而保证整个系统工作的稳定性。

    2. 技术参数


    - 阀门功能:单向流量控制功能用于排气端。
    - 气动接口:端口1为QS-6,端口2为G1/4。
    - 调整元件:带槽头螺丝。
    - 安装类型:螺纹连接。
    - 标准名义流量(流量控制方向):400 L/min。
    - 标准名义流量(非回流方向):290...420 L/min。
    - 环境温度范围:-10...60°C。
    - 装配位置:任意。
    - 工作压力(全温程范围):0.2...10 bar。
    - 标准流量(流向控制方向):6 -> 0 bar时,流量为600 L/min。
    - 标准流量(反向阻塞方向):6 -> 0 bar时,流量为570...680 L/min。
    - 操作介质:符合ISO8573-1:2010标准的压缩空气[7:4:4]。
    - 介质温度范围:-10...60°C。
    - 名义紧固扭矩:5 Nm。
    - 名义紧固扭矩公差:±10%。
    - 产品重量:42 g。
    - 螺纹堵头材料:铝合金。
    - 密封材料:NBR。
    - 释放环材料:POM。
    - 调节螺钉材料:黄铜。
    - 旋转接头材料:锌压铸。
    - 镀层处理:铬化。

    3. 产品特点和优势


    - 稳定性能:能够在各种环境下保持稳定的气流控制效果。
    - 调节灵活性:通过带槽头螺丝可轻松调节流量,适应多种应用场景。
    - 广泛适用性:适用于任何装配位置,且能够在不同压力和温度条件下工作。
    - 符合环保标准:产品材料均符合RoHS标准,绿色环保。
    - 耐用性:采用优质材料制造,具有较高的耐用性和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 在自动化生产线中,用于精确控制气缸的进排气过程。
    - 在气动控制系统中,作为关键部件确保系统的平稳运行。
    使用建议:
    - 在实际安装过程中,应根据具体应用需求选择合适的安装位置。
    - 调整阀门流量时,需注意观察系统响应情况,避免过度调整造成资源浪费。
    - 定期检查并紧固相关组件,以确保长期稳定的工作状态。

    5. 兼容性和支持


    - 兼容性:适用于各类标准气动接口设备,易于与其他设备集成使用。
    - 支持和服务:Festo公司为该产品提供详尽的技术文档和支持服务,确保用户能够正确安装和维护该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 流量控制不稳定 | 检查安装是否正确,调整螺丝直至达到理想流量。 |
    | 密封不严导致漏气 | 确认密封圈是否完好无损,必要时更换新的密封圈。 |

    7. 总结和推荐


    综上所述,GRLA-1/4-QS-6-D是一款性能优良、稳定可靠的电子元器件产品,特别适合需要精准控制排气过程的应用场合。其设计精巧,能够在复杂的工作环境中保持高效运行。鉴于其广泛的适用性和可靠的技术支持,我们强烈推荐该产品用于各种气动控制系统中。
