QS-3/8-8-I

产品分类: 其他工具
厂牌: FESTO

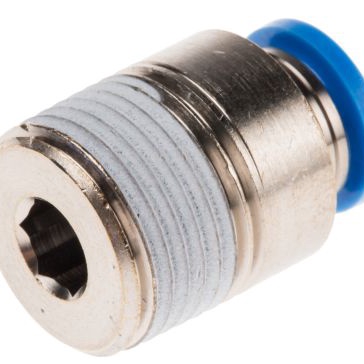

产品描述: Festo 螺纹直通 气动接头, QS系列, R 3/8 公转推入式 8 mm, 黄铜制
供应商型号: SXE-QS-3/8-8-I
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QS-3/8-8-I

QS-3/8-8-I概述


    产品简介


    Push-in Fitting QS-3/8-8-I
    Push-in fittings,如Festo的QS系列推入式接头,是广泛应用于工业自动化领域的关键组件之一。它们的主要功能是连接气管和气动设备,确保压缩空气顺畅流动,以驱动执行机构和控制系统。此类接头以其便捷的安装、高效的安全性和耐用性而受到广泛应用,常用于包装机械、纺织机械、印刷机械等多个领域。

    技术参数


    | 参数名称 | 技术规格 |

    | 尺寸标准 | 标准 |
    | 公称尺寸 | 6.3mm |
    | 螺纹柱上的密封类型 | 涂层 |
    | 安装位置 | 任意 |
    | 包装尺寸 | 10个装 |
    | 结构设计 | 推拉原理 |
    | 工作压力(完整温度范围) | -0.95 ... 6 bar |
    | 温度相关的最大工作压力 | -0.95 ... 14 bar |
    | 工作介质 | 压缩空气,符合ISO8573-1:2010 [7:-:-]标准;水,制造商声明可用水材质 |
    | 润滑操作说明 | 可行 |
    | 腐蚀抵抗分类 | CRC 1 - 低腐蚀应力 |
    | 环境温度 | -10 ... 80 °C |
    | 海事分类 | 见证书 |
    | 产品重量 | 19g |
    | 气动连接端口1 | 外螺纹R3/8 |
    | 气动连接端口2 | 适用于外径8mm的软管 |
    | 释放环颜色 | 蓝色 |
    | 材料备注 | 符合RoHS要求 |
    | 主体材料 | 黄铜,镀镍 |
    | 释放环材料 | POM (聚甲醛) |
    | 软管密封材料 | NBR (丁腈橡胶) |
    | 软管保持爪材料 | 高合金钢,抗腐蚀 |

    产品特点和优势


    1. 快速连接:无需工具即可轻松完成装配。
    2. 高可靠性:采用推拉原理,具有优异的耐久性和稳定性。
    3. 低维护成本:符合国际环保标准(RoHS),且适用于广泛的工业应用。
    4. 灵活适应:安装方向无限制,适合多种安装需求。
    5. 安全性:符合相关工业标准,确保使用安全。
    6. 轻量化设计:主体材料为黄铜,质量仅为19g,确保使用时的便携性。

    应用案例和使用建议


    应用案例
    此推入式接头在工业生产线中非常常见,例如用于纺织机械中的气动装置连接。在实际生产过程中,当设备需要连接多条气管时,可以有效地提高装配效率和可靠性。
    使用建议
    - 定期检查:建议每季度对连接点进行一次检查,确认没有泄漏现象,保证长期使用的稳定性。
    - 环境控制:在极端环境下,如高温或低温条件下使用时,需密切关注环境温度变化对工作压力的影响。
    - 清洁维护:在拆卸和重新装配时,务必清理干净接口,避免杂质堵塞影响密封效果。

    兼容性和支持


    - 兼容性:该推入式接头与市面上多数标准气管及设备兼容,易于集成到现有系统中。
    - 厂商支持:Festo公司提供详尽的技术文档和支持服务,包括安装指南、故障排除手册以及在线技术支持等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 使用合适的工具紧固接口 |
    | 泄漏 | 检查密封圈是否有损坏或老化现象 |
    | 不适配不同直径的气管 | 确保选择正确的规格型号 |

    总结和推荐


    综上所述,Festo的QS-3/8-8-I推入式接头凭借其优良的设计和高性能,在工业自动化领域中表现出色。它不仅能够满足各类复杂的应用需求,而且具备便捷的操作体验和广泛的兼容性。因此,我们强烈推荐这一产品给需要高质量气动连接解决方案的工程师和采购商。

QS-3/8-8-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-3/8-8-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-3/8-8-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-3/8-8-I QS-3/8-8-I数据手册
