QSLF-3/8-8-B

产品分类: 气动/液压/传动设备
厂牌: FESTO

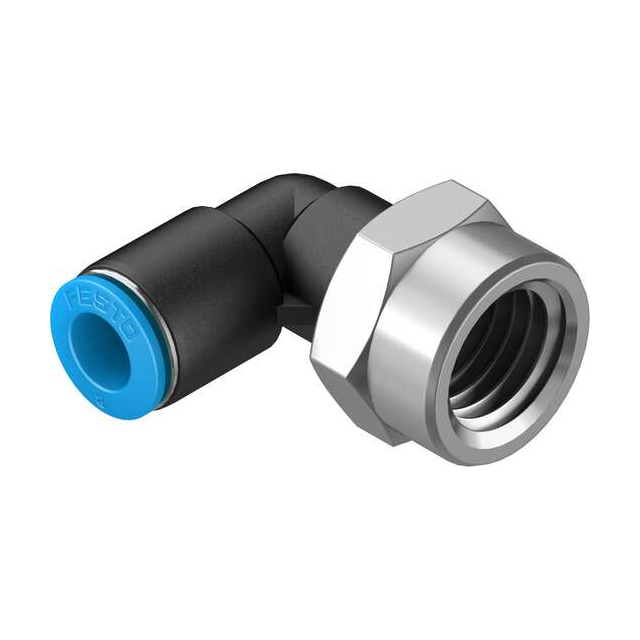

产品描述: Festo 螺纹弯头 气动接头, QS系列, G 3/8 母转推入式 8 mm, PBT的制
供应商型号: 3432120
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 QSLF-3/8-8-B

QSLF-3/8-8-B概述

    电子元器件产品技术手册

    产品简介


    本手册描述的是Festo公司的Push-in fittings QS(快速插接式接头),适用于多种工业气动应用。Push-in fittings QS是快速插接式连接件,能够实现轻松安装和拆卸,广泛应用于压缩空气系统中,具有高效、可靠的特性。这些连接件设计用于不同尺寸的管材,支持多种连接方式,如螺纹接口,旨在提高系统的可靠性和灵活性。

    技术参数


    - 材质:
    - 推入式接头:不锈钢、镍镀黄铜、聚甲醛(POM)、尼龙(PAN)和聚丙烯(PP)
    - 管材:柔性聚合物,如PAN和PEN
    - 温度范围:
    - 适用范围:-10°C 至 +80°C,特殊型号可达-20°C 至 +120°C
    - 压力范围:
    - 完整工作范围:-0.95巴至+14巴(具体取决于型号)
    - 连接直径:
    - 多种标准尺寸,如2毫米、3毫米、4毫米、6毫米、8毫米、10毫米、12毫米、14毫米和22毫米
    - 连接类型:
    - 螺纹连接:公制平行螺纹G、锥形螺纹R等
    - 认证:
    - 德国劳埃德船级社认证(Germanischer Lloyd)

    产品特点和优势


    - 简单易用:只需“即插即用”,无需额外密封材料,简化安装过程。
    - 耐久可靠:抗振动、耐高压冲击,适合动态环境应用。
    - 高度兼容性:提供多种螺纹接口和尺寸选项,方便用户根据需求选择合适的产品。
    - 安全保护:具备防静电和阻燃功能,适用于高风险区域。

    应用案例和使用建议


    Push-in fittings QS适用于多种工业场景,如自动化设备、气动工具、机器人手臂、生产线输送系统等。这些连接件在高频率和高压环境中表现优异,同时其简单的设计使得维护和更换非常便捷。
    使用时需要注意以下几点:
    - 管材切割和安装:确保管材剪切整齐,去除毛刺,以便更牢固地固定在接头内部。
    - 连接操作:插入管材直至末端停止,并检查是否稳固,拆卸时要按压释放环并缓慢取出管材。

    兼容性和支持


    Push-in fittings QS系列具备良好的兼容性,可以与多种标准工业管材和其他配件匹配。Festo公司提供全面的技术支持和售后服务,以确保客户能够获得最佳的使用体验和性能保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 管材无法稳定连接 | 检查管材是否已正确剪切和去毛刺,尝试重新安装。 |
    | 高温下连接不稳定 | 检查是否有合适的高温专用型号。 |
    | 管材容易滑出 | 检查是否选择了合适的锁紧扭矩,并确认螺纹密封圈是否完好。 |

    总结和推荐


    Push-in fittings QS系列产品凭借其高度的可靠性和灵活性,成为工业自动化领域不可或缺的一部分。无论是在压缩空气系统还是其他流体传输应用中,都能提供高效的连接解决方案。特别是其简单易用的特点,使维护和故障排查变得更加便捷。因此,我们强烈推荐这些产品在各种气动应用中使用。

QSLF-3/8-8-B参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSLF-3/8-8-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLF-3/8-8-B数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSLF-3/8-8-B QSLF-3/8-8-B数据手册

QSLF-3/8-8-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
