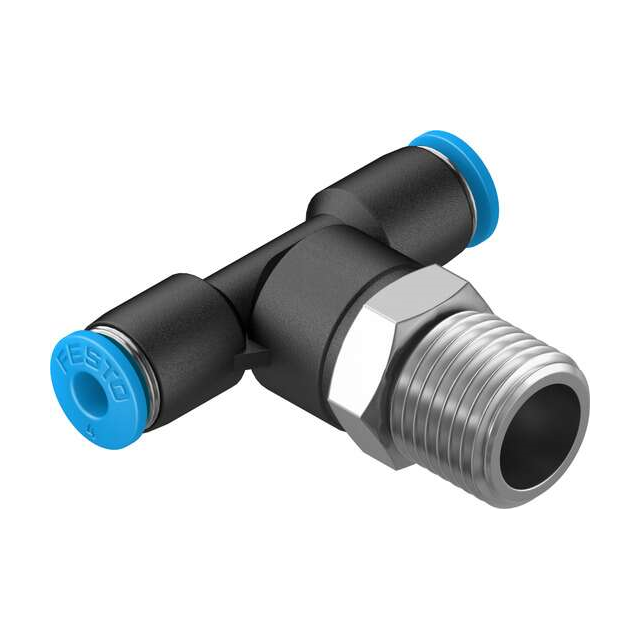

QST-1/4-4

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹三通 气动接头, QS系列, 推入式 4 mm转推入式 4 mm
供应商型号: 3432291
供应商: 海外现货
标准整包数: 1

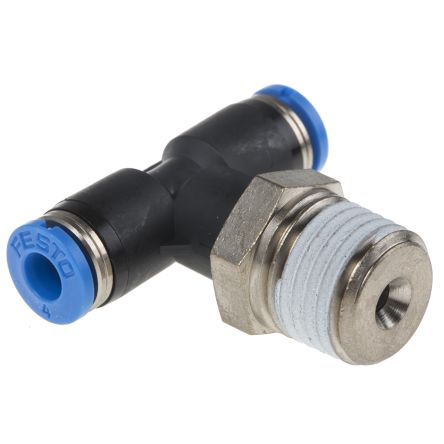

FESTO 其他工具 QST-1/4-4

QST-1/4-4概述


    产品简介


    Push-in T-fitting QST-1/4-4 是一款用于气动系统的精密组件,广泛应用于工业自动化、流体控制系统及各种需要气动连接的应用场景。该产品主要用于压缩空气系统的管路连接,能够确保稳定可靠的气体传输,提高系统的运行效率。

    技术参数


    以下是该产品的关键技术参数:
    | 特征 | 值 |

    | 尺寸 | 标准 |
    | 公称尺寸 | 2.8 毫米 |
    | 螺纹柱密封类型 | 涂层 |
    | 安装位置 | 任意 |
    | 包装规格 | 10个/包 |
    | 结构设计 | 推拉原理 |
    | 工作压力 | -0.95...6 巴 |
    | 温度依赖工作压力 | -0.95...14 巴 |
    | 工作介质 | 符合 ISO8573-1:2010 的压缩空气(7:-:-)
    根据制造商声明的水 |
    | 操作注意事项 | 可润滑操作 |
    | 耐腐蚀等级 | CRC 1 - 低腐蚀应力 |
    | 环境温度范围 | -10...80°C |
    | 海事分类 | 见证书 |
    | 产品重量 | 20克 |
    | 输出数量 | 2 |
    | 供气管线数量 | 1 |
    | 管道连接口1 | 外螺纹 R1/4 |
    | 管道连接口2 | 适合外径 4 毫米的软管 |
    | 释放环颜色 | 蓝色 |
    | 材料说明 | 符合 RoHS标准 |
    | 住房材料 | PBT |
    | 释放环材料 | POM |
    | 管道密封材料 | NBR |
    | 管道固定爪材料 | 高合金钢,耐腐蚀 |

    产品特点和优势


    Push-in T-fitting QST-1/4-4 具有以下几个显著特点和优势:
    - 可靠的密封性能:采用涂层密封方式,保证在各种环境下具有稳定的密封效果。
    - 广泛的适用性:可安装在任何方向,适应多种复杂的应用场景。
    - 耐腐蚀性强:耐腐蚀等级为CRC 1,适用于大部分工业环境。
    - 操作简便:采用推拉式结构,使得装配和拆卸更加便捷。
    - 轻量化设计:产品重量仅为20克,便于安装和维护。
    - 高可靠性:工作压力范围宽广,最高可达14巴,适用于高压环境下的气动系统。

    应用案例和使用建议


    应用案例:
    - 在气动系统中作为分支连接件,提供两个独立的输出路径。
    - 在自动化工厂流水线中,用于气缸控制、夹具和气动阀的连接。
    使用建议:
    - 确保所有连接部位清洁,无杂质,以防止密封失效。
    - 在装配时,检查接口是否有划痕或损伤,避免损坏密封圈。
    - 由于具有高耐腐蚀性,适用于湿度较高或腐蚀性较强的环境。
    - 对于长期使用的情况,建议定期进行检查和维护,确保持续可靠的性能。

    兼容性和支持


    兼容性:
    - 与各种标准气动设备和工具兼容,如Festo品牌的其他气动组件。
    支持和服务:
    - 由Festo提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    1. 问:如何判断是否正确安装?
    - 答: 安装完成后,可以使用手动测试,检查是否漏气。若无漏气现象,则表示安装成功。
    2. 问:如何选择合适的软管直径?
    - 答: 根据设备要求选择适合外径4毫米的软管,保证良好的密封性和稳定性。
    3. 问:安装过程中需要注意哪些事项?
    - 答: 确保所有接触面干净无尘,选择正确的连接方式,防止装配不当导致密封失效。

    总结和推荐


    综上所述,Push-in T-fitting QST-1/4-4 是一款性能优异、用途广泛的电子元器件产品。其具备可靠的密封性能、广泛的操作温度范围、出色的耐腐蚀性和简便的操作性,使其在多种工业应用场合下都能表现出色。对于追求高效、可靠气动系统的工程师和技术人员而言,这款产品是理想的选择。
    推荐指数:★★★★★
    这款产品非常适合用于工业自动化、气动控制系统及其他对气动连接有严格要求的场合。

QST-1/4-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QST-1/4-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QST-1/4-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QST-1/4-4 QST-1/4-4数据手册
