首页  >  产品百科  >  QSLL-3/8-12

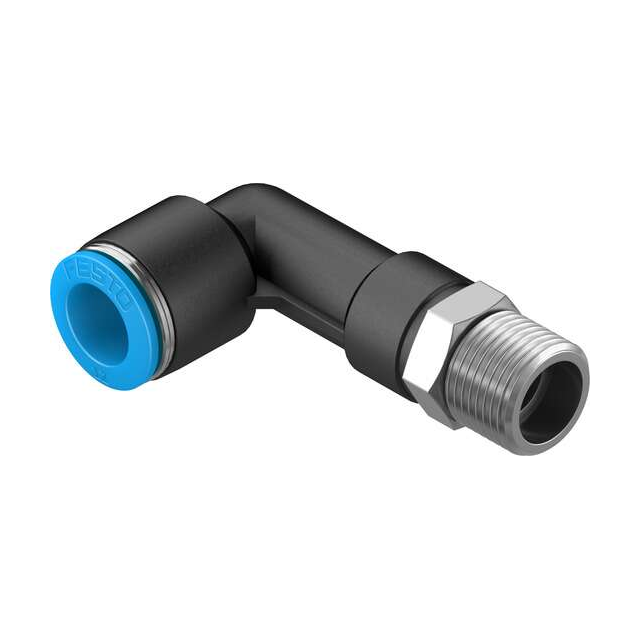

QSLL-3/8-12

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, R 3/8 公转推入式 12 mm, PBT的制
供应商型号: 3432045
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSLL-3/8-12

QSLL-3/8-12概述


    产品简介


    Push-in L-fitting, long (型号:QSLL-3/8-12) 是一款适用于工业自动化和流体控制系统的高品质连接件。这款电子元器件的主要功能是提供一个紧凑且可靠的气动或液压管路连接解决方案。它广泛应用于压缩空气系统、水处理系统和其他流体传输系统中。此外,由于其高耐腐蚀性和清洁度要求(达到ISO 14644-1的Class 4标准),它特别适合在洁净室环境中使用。

    技术参数


    - 尺寸:标准
    - 公称宽度:10 mm
    - 密封圈类型:涂层
    - 安装位置:任意
    - 设计:L形,长型
    - 结构设计:推拉式原理
    - 工作压力:在整个温度范围内为 -0.095 MPa 到 0.6 MPa(-0.95 bar 到 6 bar,-13.775 psi 到 87 psi)
    - 温度依赖的工作压力:在整个温度范围内为 -0.095 MPa 到 1.4 MPa(-0.95 bar 到 14 bar,-13.775 psi 到 203 psi)
    - 最大工作压力(50°C):压缩空气系统为0.6 MPa
    - 操作介质:压缩空气(符合ISO 8573-1:2010 [7:-:-])、无冰水(液体)
    - 润滑介质:可能使用油润滑
    - 耐腐蚀等级:CRC 1(低腐蚀应力)
    - LABS (PWIS) 合规性:符合VDMA24364-B1/B2-L标准
    - 清洁室级别:Class 4(符合ISO 14644-1标准)
    - 环境温度范围:-10°C 到 80°C
    - 额定紧固扭矩:15.5 Nm
    - 额定紧固扭矩容差:±20%
    - 产品重量:42 g
    - 安装方式:外六角头,AF 17
    - 气动接口:1号外螺纹R3/8,2号用于外径12 mm的气动软管
    - 释放环颜色:蓝色
    - 材料:公制插头:镀镍黄铜;壳体:聚对苯二甲酸丁二醇酯(PBT);释放环:聚甲醛(POM);管夹紧爪:高合金不锈钢;密封圈:丁腈橡胶(NBR)
    - RoHS合规性:符合

    产品特点和优势


    - 设计紧凑:L形设计可以节省空间,适合狭小空间内的应用。
    - 耐用性强:使用高耐腐蚀材料(如镀镍黄铜和高合金不锈钢)确保长时间的稳定运行。
    - 可靠性高:通过推拉式设计实现快速而可靠的手动连接和断开,简化安装和维护。
    - 适用广泛:适用于各种工作环境,包括高压和低温条件。
    - 清洁度要求:达到ISO 14644-1的Class 4清洁室标准,适用于高度敏感的应用环境。

    应用案例和使用建议


    此产品的应用场景非常广泛,尤其适合压缩空气系统、水处理系统和实验室设备中的管路连接。例如,在精密制造工厂中,可用于高精度气动系统的连接;在洁净室中,可用于高纯度气体传输系统的密封。为了确保最佳使用效果,建议根据具体应用需求选择合适的安装位置和紧固扭矩值。此外,在长期运行过程中定期检查密封圈的状态并进行必要的更换也是保证系统稳定性的关键。

    兼容性和支持


    该产品能够与多种标准压缩空气设备及管道连接。制造商提供了详细的安装和维护指南,以帮助用户正确安装和使用该产品。如果遇到任何问题,可以通过技术支持渠道获得专业的指导和支持。此外,产品设计符合RoHS标准,确保环保安全。

    常见问题与解决方案


    1. 问题:在使用过程中,发现连接处泄漏。
    解决方案:检查密封圈是否有损坏或未正确安装,重新安装并确认安装到位。

    2. 问题:紧固扭矩不一致导致连接松动。
    解决方案:按照指定的紧固扭矩值(15.5 Nm,允许±20%的容差)进行紧固。

    3. 问题:产品表面出现腐蚀迹象。
    解决方案:使用适当的防锈剂和清洁剂进行清洁和保养,避免接触腐蚀性物质。

    总结和推荐


    综上所述,这款Push-in L-fitting, long (型号:QSLL-3/8-12) 是一款设计优良、耐用可靠的连接件,非常适合工业自动化和流体控制系统中的应用。其高耐腐蚀性、精确的制造工艺以及广泛的适用范围使其在市场上具有显著的竞争优势。对于需要高可靠性连接解决方案的项目来说,这款产品无疑是一个理想的选择。因此,我们强烈推荐使用此产品以确保您的系统高效稳定地运行。

QSLL-3/8-12参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSLL-3/8-12厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLL-3/8-12数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLL-3/8-12 QSLL-3/8-12数据手册

QSLL-3/8-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 88.9551
10+ ¥ 88.9551
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 88.95
