首页  >  产品百科  >  QS-G1/2-12-I

QS-G1/2-12-I

产品分类: 其他工具
厂牌: FESTO

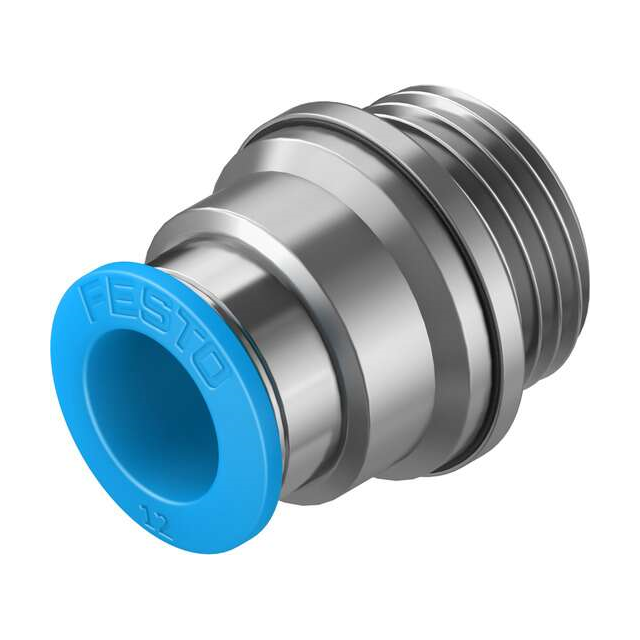

产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/2 公转推入式 12 mm, 黄铜制
供应商型号: 3432205
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QS-G1/2-12-I

QS-G1/2-12-I概述


    产品简介


    Push-in fitting QS-G1/2-12-I 是一款适用于压缩空气和液体介质的高效连接组件。它广泛应用于工业自动化、气动控制系统、流体处理系统等领域。通过其创新的设计和可靠的性能,该产品能够确保在各种苛刻环境下稳定工作,提供高效而可靠的连接解决方案。

    技术参数


    - 型号: QS-G1/2-12-I
    - 产品编号: 186115
    - 尺寸: 标准
    - 公称宽度: 8.4 mm
    - 密封类型: 密封圈
    - 安装方向: 任意方向
    - 结构设计: 直通式设计
    - 工作压力:
    - 整个温度范围:-0.095 MPa ... 0.6 MPa(-0.95 bar ... 6 bar 或 -13.775 psi ... 87 psi)
    - 温度相关:-0.095 MPa ... 1.4 MPa(-0.95 bar ... 14 bar 或 -13.775 psi ... 203 psi)
    - 适用介质: 压缩空气(符合ISO 8573-1:2010 [7:-:-]标准),水(无冰)
    - 操作介质注意事项: 支持油润滑操作;水介质仅适用于带有密封圈类型的OL作为附加配件
    - 耐腐蚀等级: 1 - 低腐蚀应力
    - LABS (PWIS) 符合性: 符合VDMA24364-B1/B2-L标准
    - 环境温度: -10 °C ... 80 °C
    - 公称扭矩: 26 Nm
    - 扭矩公差: ± 20%
    - 产品重量: 33 g
    - 安装方式: 内六角,AF 8
    - 气动连接:
    - 外螺纹G1/2
    - 气动管外径为12 mm
    - 释放环颜色: 蓝色
    - 材料说明: 符合RoHS标准
    - 壳体材料: 镍镀黄铜
    - 释放环材料: 聚甲醛(POM)
    - 管路密封材料: 丁腈橡胶(NBR)
    - 管夹材料: 高合金不锈钢

    产品特点和优势


    - 直通式设计:使气体和液体流通更加顺畅,减少压损。
    - 多功能安装:可以任意方向安装,适应多种应用场景。
    - 高耐腐蚀性:适合在各种腐蚀环境中稳定运行。
    - 温度适应性:工作温度范围广,适用于不同环境。
    - 高可靠性:符合VDMA标准,具有优良的耐久性和可靠性。
    - 易于安装:采用内部六角安装设计,便于快速安装和拆卸。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 在自动化生产线中,用于气动控制系统中气体和液体的连接。
    - 气动控制: 适用于各种气动阀门、气缸的连接,实现高效气体传输。
    - 流体处理: 用于液压系统的管路连接,保障系统的稳定运行。
    使用建议:
    - 确保管路密封完好,避免泄漏。
    - 安装时注意方向和扭矩,确保接头稳固连接。
    - 在水介质中使用时,确保使用合适的密封圈类型。
    - 定期检查接头的耐腐蚀性能,保持设备的良好状态。

    兼容性和支持


    该产品适用于多种气动和液压系统,能够与其他标准接口兼容。厂商提供了详细的安装和维护指南,确保用户能够正确安装和使用。此外,厂商还提供了技术支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 接头泄漏
    - 解决方法: 检查密封圈是否完好,确保接头安装到位并达到规定的扭矩。
    2. 问题: 管道堵塞
    - 解决方法: 检查管道内部是否有杂质,定期清洁管道以保持通畅。
    3. 问题: 工作温度过高导致泄漏
    - 解决方法: 确保在规定的温度范围内使用,如有必要可采取隔热措施。

    总结和推荐


    综上所述,Push-in fitting QS-G1/2-12-I 是一款性能优异且多用途的电子元器件产品,具备出色的直通式设计和多功能安装特性。其广泛的温度适应性和高耐腐蚀性使其能够在各种恶劣环境中稳定工作,非常适合工业自动化和气动控制系统。我们强烈推荐这款产品给需要高效、可靠连接解决方案的应用场景。

QS-G1/2-12-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-G1/2-12-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-G1/2-12-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-G1/2-12-I QS-G1/2-12-I数据手册

QS-G1/2-12-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.1363
5+ ¥ 68.1363
10+ ¥ 65.4109
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.13
直接购买
加入购物车
