QSM-M5-3-I

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, M5 外螺纹转推入式 3 mm, 黄铜制
供应商型号: 1216036
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSM-M5-3-I

QSM-M5-3-I概述


    产品简介

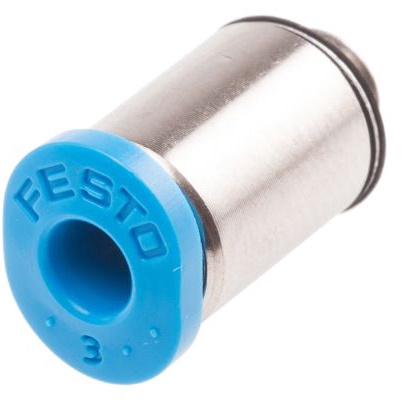

    Push-in Fitting QSM-M5-3-I

    Push-in fittings, such as the QSM-M5-3-I from Festo, are essential components used in pneumatic systems to facilitate the connection between tubing and other system elements. This specific model is designed to provide secure and reliable connections in various applications, particularly in the field of compressed air distribution systems.


    技术参数




    以下是该电子元器件的关键技术参数:

    | 参数 | 值 |
    |-----------------------|-------------------|
    | 尺寸 | 微型 |
    | 公称尺寸 | 1.9 mm |
    | 螺纹安装端的密封类型 | 密封圈 |
    | 组装位置 | 任意 |
    | 容器大小 | 10个 |
    | 设计结构 | 推拉原理 |
    | 操作压力(完整温度范围) | -0.95 ... 6 bar |
    | 温度相关的操作压力 | -0.95 ... 14 bar |
    | 操作介质 | 符合ISO8573-1:2010 [7:-:-] 的压缩空气 |
    | 介质注释 | 可润滑操作 |
    | 腐蚀抗性分类 | CRC 1 - 低腐蚀应力 |
    | 环境温度 | -10 ... 80 °C |
    | 海事分类 | 见证书 |
    | 公称紧固扭矩 | 1.33 Nm |
    | 紧固扭矩公差 | ± 20% |
    | 产品重量 | 3.2 g |
    | 气动连接(端口1) | 内螺纹 M5 |
    | 气动连接(端口2) | 直径为3 mm的管材 |
    | 释放环颜色 | 蓝色 |
    | 材料说明 | 符合RoHS标准 |


    产品特点和优势




    1. 密封性能优异:采用密封圈设计,在各种环境中都能提供可靠的密封效果。
    2. 灵活的组装方向:可在任何方向上进行组装,提高安装便利性。
    3. 广泛的温度适应性:可在-10到80°C的宽泛温度范围内正常工作。
    4. 高耐腐蚀性:符合CRC 1等级,对低腐蚀应力具有良好的抵抗能力。
    5. 兼容多种介质:适用于压缩空气的操作,满足不同工业需求。


    应用案例和使用建议




    - 应用案例:广泛应用于自动化生产线、气动工具及各类气动系统中。例如,用于将气源传输到小型气动执行机构,确保气压稳定可靠。
    - 使用建议:建议在安装时注意避免过度拧紧或拧松,严格按照公称紧固扭矩(1.33 Nm ± 20%)要求进行操作,以保证密封性能。


    兼容性和支持




    该Push-in fitting与标准M5内螺纹接口的设备兼容。Festo提供全面的技术支持和售后服务,确保客户能够顺利地完成安装和维护。


    常见问题与解决方案




    1. 问题:安装时如何正确调整扭矩?
    - 解决方案:使用合适的扭矩扳手,确保扭矩在1.33 Nm ± 20%之间。

    2. 问题:长时间使用后密封效果下降怎么办?
    - 解决方案:检查密封圈是否有磨损,如有必要更换新的密封圈。


    总结和推荐




    综上所述,Festo的QSM-M5-3-I是一款专为气动系统设计的Push-in fitting,以其出色的密封性能、广泛的温度适应性和高耐腐蚀性在同类产品中脱颖而出。它不仅适用于多种应用场景,还能有效提升系统的整体可靠性。鉴于其卓越的表现和广泛的适用性,强烈推荐在气动系统中使用这款Push-in fitting。

QSM-M5-3-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSM-M5-3-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-M5-3-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-M5-3-I QSM-M5-3-I数据手册
