首页  >  产品百科  >  QS-12H-8

QS-12H-8

产品分类: 其他工具
厂牌: FESTO

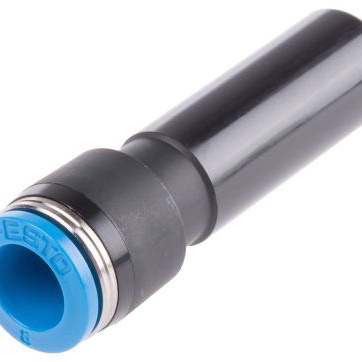

产品描述: Festo 异径管接头 气动接头, QS系列, 推入式 12 mm转推入式 8 mm, PBT的制
供应商型号: 3431829
供应商: 海外现货
标准整包数: 1

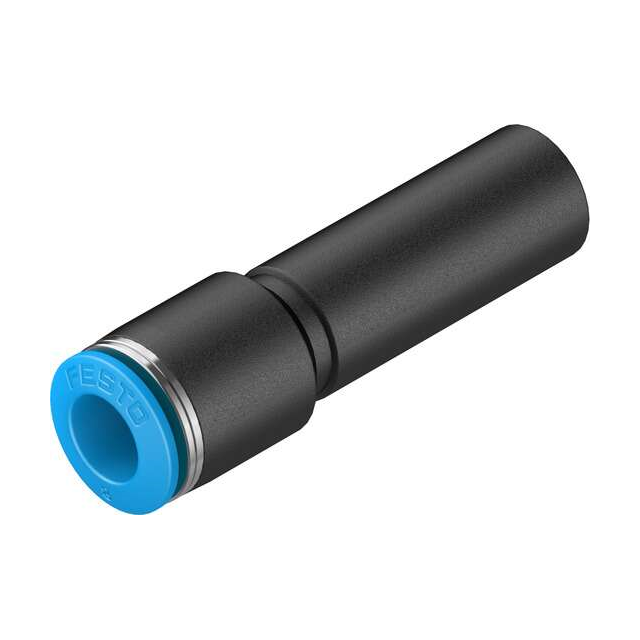

FESTO 其他工具 QS-12H-8

QS-12H-8概述

    电子元器件技术手册:Festo QS-12H-8 压入式接头

    产品简介


    Festo QS-12H-8 是一款专为压缩空气系统设计的压入式接头,属于标准系列的一部分。这款接头的主要功能是提供可靠且高效的压缩空气连接,适用于各种工业自动化和控制系统中。其广泛的适用范围使其成为众多行业,如制造、化工、汽车等领域的理想选择。

    技术参数


    以下是Festo QS-12H-8的关键技术参数:
    - 尺寸标准:标准型
    - 公称直径:5.4mm
    - 安装位置:任意方向
    - 包装数量:10个
    - 操作压力:完整温度范围 -0.95 ... 6 bar
    - 温度依赖工作压力:-0.95 ... 14 bar
    - 工作介质:符合ISO8573-1:2010 [7:-:-] 的压缩空气;按制造商声明,也可使用水
    - 腐蚀等级:CRC 1 - 低腐蚀应力
    - 环境温度:-10 ... 80°C
    - 产品重量:6.7g
    - 气动连接(端口1):压入式套管QS-12
    - 气动连接(端口2):用于外径为8mm的管材
    - 释放环颜色:蓝色
    - 材料说明:符合RoHS标准
    - 壳体材料:聚对苯二甲酸丁二醇酯 (PBT)
    - 释放环材料:聚甲醛 (POM)
    - 管材密封材料:丁腈橡胶 (NBR)
    - 管材保持爪材料:耐腐蚀高强度钢

    产品特点和优势


    Festo QS-12H-8 具备以下显著特点和优势:
    - 灵活的安装位置:可以任意方向安装,提高了安装的便利性和系统的灵活性。
    - 广泛的工作压力范围:能承受-0.95 ... 14 bar 的压力变化,确保在极端环境下也能稳定工作。
    - 高可靠性:符合RoHS标准,且耐腐蚀性强,保证了长期使用的可靠性和安全性。
    - 便捷的安装:通过压入式连接,无需额外工具,便于快速安装和拆卸。
    - 多样化的连接选项:支持不同规格的管道连接,适用范围广。

    应用案例和使用建议


    应用案例:
    1. 自动化生产线:在自动装配线中,QS-12H-8 接头可用于连接压缩空气供应系统,确保系统运行平稳。
    2. 设备维护:在需要频繁拆装的场合,压入式连接可减少维修时间,提高工作效率。
    使用建议:
    1. 在安装过程中,确保释放环颜色正确无误,以防止混淆。
    2. 定期检查密封圈的状态,及时更换磨损部件,以维持最佳性能。
    3. 在连接前,确保管材直径与端口匹配,避免安装错误。

    兼容性和支持


    Festo QS-12H-8 与其他标准规格的压入式接头具有良好的兼容性。此外,Festo提供详尽的技术文档和支持服务,确保用户在使用过程中得到充分的帮助。

    常见问题与解决方案


    1. 问题:如何判断接头是否正确安装?
    - 解决方法:确认释放环已完全锁定,并检查管材是否稳固连接。
    2. 问题:在什么情况下需要更换密封圈?
    - 解决方法:定期检查密封圈是否有裂纹或变形,如有异常应及时更换。
    3. 问题:如何处理压入时的阻力过大?
    - 解决方法:检查管材是否与接头尺寸匹配,确保正确的安装顺序。

    总结和推荐


    综上所述,Festo QS-12H-8 压入式接头以其优良的设计和卓越的性能,成为众多工业自动化系统中的优选组件。其易于安装、耐用性强的特点,使其在实际应用中表现优异。无论是日常使用还是特殊工况下,它都能保持高效稳定的表现。因此,我们强烈推荐Festo QS-12H-8 作为压缩空气系统的重要配件。
    希望上述内容对您的选购和使用过程有所帮助!

QS-12H-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-12H-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-12H-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-12H-8 QS-12H-8数据手册

QS-12H-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.9985
10+ ¥ 61.4386
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 63.99
直接购买
加入购物车
