首页  >  产品百科  >  VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16

VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16

产品分类: 管件和管道
厂牌: FESTO
产品描述: Festo 角座阀, 气动阀, 螺纹尺寸1/8in, 弹簧返回, 最大工作压力16 bar
供应商型号: 2037147
供应商: 海外现货
标准整包数: 1
FESTO 管件和管道 VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16

VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16概述

    角座阀 VZXF 技术手册

    1. 产品简介

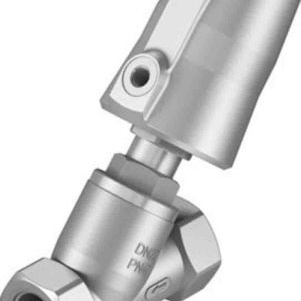

    角座阀(Angle Seat Valves)VZXF 是一种外控式阀门,通过压缩空气驱动实现控制。这种阀门主要用于高粘度介质和蒸汽应用场合,且不需要特定的压力差即可操作。角座阀在设计上采用倾斜角度约为50°的设计,以确保介质的高效流动。角座阀广泛应用于需要绝对介质纯净度的环境中。

    2. 技术参数


    - 连接螺纹: G1/2 ... G2 或 1/2 NPT ... 2 NPT
    - 流量 Kv: 3.3 ... 47.5 m³/h
    - 材料选择:
    - 黄铜(红铜)型号
    - 不锈钢铸件型号
    - 镍镀层执行器头的不锈钢铸件型号
    - 工作环境:
    - 介质温度: -10 ... +80°C(标准型号)
    - 介质温度: -40 ... +200°C(耐高温型号)
    - 工作压力: 0 ... 40 bar
    - 最大粘度: 600 mm²/s
    - 工作介质: 压缩空气、惰性气体、矿物油、液压液、中性流体和水

    3. 产品特点和优势


    - 结构简单坚固: 适用于几乎所有粘度为600 mm²/s以下的介质。
    - 无压差要求: 控制适用的气态和液态介质时,无需特定的压力差。
    - 低阻力流: 管道系统内介质流动阻力小。
    - 抗污染能力强: 不受蒸汽或轻度污染介质的影响。
    - 长寿命、低维护: 由于其设计,阀门具有较高的化学和热稳定性。
    - NC功能: 在控制回路压力损失的情况下,阀门自动关闭。
    - 多种版本: 可根据需求选择“顺流闭”或“逆流闭”功能。
    - 真空型号: 适合于需产生真空的包装机等设备。

    4. 应用案例和使用建议


    - 应用案例: 用于塑料加工、化工生产和包装机械等,确保介质纯净且流量稳定。
    - 使用建议:
    - 在安装时要确保管路清洁,避免颗粒物影响阀门动作。
    - 定期检查并维护,确保其长期正常运行。
    - 根据具体工况选择合适的工作温度和压力范围。

    5. 兼容性和支持


    - 兼容性: 适用于现有的刚性管道系统,易于集成。
    - 支持: 节约成本且提供快速的技术支持和售后服务。

    6. 常见问题与解决方案


    - Q: 阀门卡死怎么办?
    - A: 检查是否有异物进入阀门内部,清洁并润滑相关部件。
    - Q: 阀门无法完全关闭怎么办?
    - A: 检查密封圈是否损坏或磨损,更换相应的密封部件。

    7. 总结和推荐


    角座阀 VZXF 设计简单坚固,适用于广泛的工业应用,特别是在处理高粘度介质和蒸汽方面表现出色。其优异的化学和热稳定性使其成为许多工业领域的首选。综上所述,我们强烈推荐该产品用于需要精确流量控制和高度可靠性的情况。

VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16数据手册

厂牌 PDF简要描述 下载
FESTO 管件和管道 FESTO VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16 VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16数据手册

VZXF-L-M22C-M-A-N1-240-M1-V4V4T-50-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1913.6089
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
