NPQM-LH-M5-Q4-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, M5 外螺纹转推入式 4 mm
供应商型号: 2031111
供应商: 欧时
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-LH-M5-Q4-P10

NPQM-LH-M5-Q4-P10概述


    产品简介

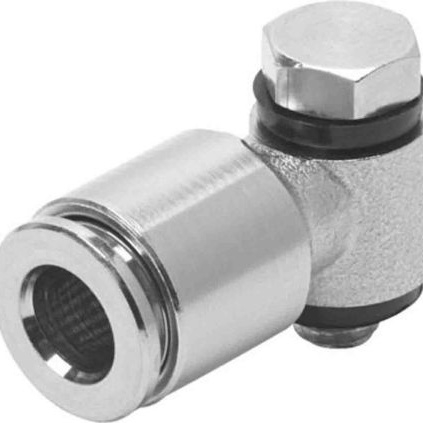

    推入式L形接头NPQM-LH-M5-Q4-P10
    推入式L形接头NPQM-LH-M5-Q4-P10是一种专为气动系统设计的高可靠性连接件。该产品采用推拉式原理,适用于标准尺寸,尤其适合于需要紧凑布局的应用场合。产品主要用于压缩空气系统的连接,适用于广泛的工业应用场景,如自动化生产线、气动工具以及各类设备中的气动控制部分。

    技术参数


    | 参数 | 规格 |

    | 尺寸标准 | 标准 |
    | 公称宽度 | 3 mm |
    | 螺纹插头密封类型 | 密封圈 |
    | 设计类型 | L形 |
    | 包装数量 | 10个 |
    | 工作压力(整个温度范围)| -0.095 MPa至1.6 MPa|
    | 操作介质 | 压缩空气(ISO 8573-1:2010 [7:-:-]) |
    | 防腐蚀等级 | 1 - 低腐蚀应力 |
    | LABS(PWIS)一致性 | VDMA24364-B1/B2-L |
    | 环境温度 | -20°C至70°C |
    | 额定紧固扭矩 | 1 Nm |
    | 紧固扭矩公差 | ±20% |
    | 产品重量 | 10.3 g |
    | 安装方式 | 内六角空心螺栓 |
    | 气动接口1 | 外螺纹M5 |
    | 气动接口2 | 气管外径4 mm |
    | 材料符合性 | RoHS标准 |

    产品特点和优势


    推入式L形接头NPQM-LH-M5-Q4-P10具备以下几个独特的功能和优势:
    - 易于安装:采用推拉式设计,方便快速安装,减少人工成本和时间消耗。
    - 高可靠性:经过严格测试,确保在宽泛的温度和压力范围内稳定工作。
    - 防腐蚀能力:采用镀镍黄铜材料,增强抗腐蚀能力,适用于多种工业环境。
    - 兼容性强:适用于不同规格的气管连接,确保连接的稳固性和耐用性。
    - 操作简便:螺纹接口和密封圈设计使得连接更加可靠。

    应用案例和使用建议


    该产品广泛应用于各种自动化设备、气动控制系统以及气动工具中。例如,在自动化生产线上,可以用于输送带的驱动和控制。对于一些需要长时间运行且负载较大的场合,可以考虑定期检查和更换以保证系统的正常运转。
    使用建议:
    1. 在进行安装前,确保管道内无残留杂质。
    2. 定期检查气密性,避免由于长期使用导致的泄漏。
    3. 确保紧固扭矩在允许范围内,以防止松动或过紧造成损坏。

    兼容性和支持


    推入式L形接头NPQM-LH-M5-Q4-P10支持标准气管外径4 mm的连接,能够与大部分常用型号气管配合使用。Festo公司为该产品提供全面的技术支持,包括安装指导、故障排查以及必要的维修服务。

    常见问题与解决方案


    Q1: 安装时如何确保密封性?
    - A1: 在安装过程中,确保接口处清洁无异物,使用适当的紧固扭矩并检查是否有泄漏现象。
    Q2: 使用过程中出现泄露怎么办?
    - A2: 首先检查是否存在异物堵塞或螺纹接口松动。如仍存在问题,则建议联系技术支持。
    Q3: 如何选择合适的紧固扭矩?
    - A3: 参照产品技术参数,确保紧固扭矩在±20%额定值范围内。

    总结和推荐


    推入式L形接头NPQM-LH-M5-Q4-P10凭借其出色的密封性、易安装性以及广泛的适用性,成为市场上广受欢迎的产品之一。它不仅具有优异的机械性能,还拥有强大的防腐能力和长寿命。因此,无论是自动化生产线还是其他工业应用场景,该产品都是一个非常理想的选择。我们强烈推荐用户在需要高质量气动连接解决方案时考虑这款产品。

NPQM-LH-M5-Q4-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

NPQM-LH-M5-Q4-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-LH-M5-Q4-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-LH-M5-Q4-P10 NPQM-LH-M5-Q4-P10数据手册

NPQM-LH-M5-Q4-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
