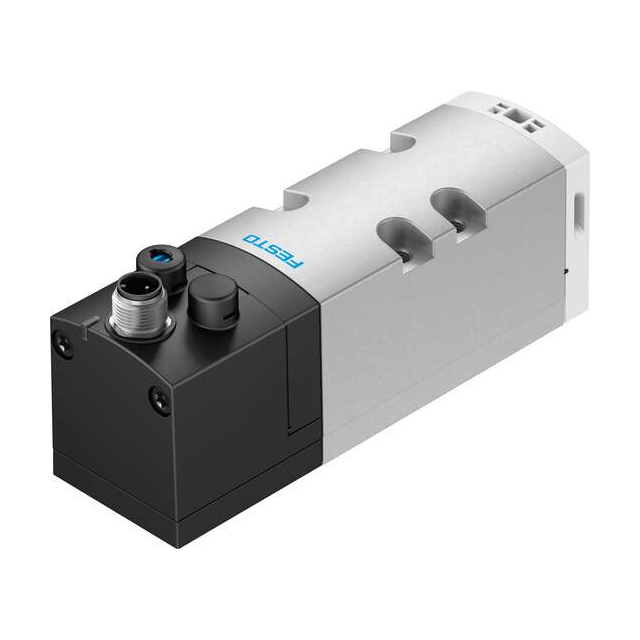

VSVA-B-M52-AD-D1-1R5L

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 电磁阀, vsva-b - M52 - ad - D1 - 1R5L系列
供应商型号: 2171-VSVA-B-M52-AD-D1-1R5L-ND
供应商:
标准整包数: 1
FESTO 气动/液压/传动设备 VSVA-B-M52-AD-D1-1R5L

VSVA-B-M52-AD-D1-1R5L概述

    空气电磁阀(VSVA-B-M52-AD-D1-1R5L)技术手册解析

    1. 产品简介


    产品类型: 空气电磁阀
    主要功能: 该电磁阀是一种5/2通单稳态控制阀,适用于压缩空气系统中对流体路径进行精确控制。
    应用领域: 广泛应用于自动化控制系统、机器人、包装机械、汽车制造等领域,尤其适用于需要频繁切换且精度要求高的场合。

    2. 技术参数


    - 尺寸与重量:
    - 宽度:42mm(名义宽度11mm,总宽度43mm)
    - 阀门总重:426g
    - 电气特性:
    - 操作电压:24V DC
    - 最大电流消耗:1.6W(24V DC时)
    - 可接受电压波动:±10%
    - 气动特性:
    - 额定流量:1300 l/min(通过子底座连接)
    - 流量优化(串联气路):1300 l/min
    - 排气口带有流量控制选项
    - 标准接口:子底座,尺寸1符合ISO 5599-1标准
    - 接口规格:G1/4
    - 工作压力范围:0.3 MPa ... 1 MPa 或 3 bar ... 10 bar
    - 操作条件:
    - 媒介:压缩空气,符合ISO 8573-1:2010 [7:4:4]
    - 操作介质温度:-5°C ... 50°C
    - 相对湿度:0 - 90%
    - 结构设计:
    - 活塞式阀门
    - 复位方式:气动弹簧
    - 电源接头:3针M12x1中央插头
    - 认证与保护等级:
    - 认证:cULus认证(类别代码OL)
    - 防护等级:IP65, NEMA 4
    - 其他:
    - 最大正脉冲时间(无信号状态):1400 µs
    - 最大负脉冲时间(有信号状态):900 µs
    - 开关时间:关断45ms,接通27ms
    - 防振及冲击测试通过
    - 腐蚀性等级:0(无腐蚀应力)
    - 密封材料:FPM、HNBR、NBR
    - 结构材料:铝合金、聚酰胺、镀锌钢

    3. 产品特点和优势


    - 高可靠性: 采用先进的气动弹簧复位设计,确保稳定的操作表现。
    - 多功能性: 可安装于任何位置,支持多种介质接入和多种类型的连接,适应各种复杂工况需求。
    - 易于集成: 符合国际标准,易于与现有设备集成。
    - 长寿命设计: 材料选择优良,具有较好的耐久性和抗腐蚀能力。
    - 快速响应: 开关时间短,适合需要快速反应的应用场景。

    4. 应用案例和使用建议


    - 应用场景:
    - 自动化生产线:如食品包装、机械加工等领域,实现高效、精准的物料传输。
    - 机器人控制:配合机器人手臂的动作,实现精确的气动控制。
    - 汽车制造:在喷涂车间等高湿度环境中也能稳定运行。
    - 使用建议:
    - 在高湿度环境下使用时,建议定期检查电气接口是否有水汽侵入导致的故障。
    - 为了保证长期稳定性,建议使用干燥的压缩空气源。

    5. 兼容性和支持


    - 兼容性: 该产品可以安装在符合ISO 5599-1标准的子底座上,便于系统集成。
    - 支持服务: 厂商提供详细的技术手册和技术支持,帮助客户正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题: 电磁阀无法正常动作。
    原因及解决办法:
    - 检查电源连接是否正常。
    - 确认操作电压在允许范围内。
    - 查看是否有异物堵塞气路。
    - 检测电气接口是否受潮。
    - 问题: 电磁阀存在泄漏。
    原因及解决办法:
    - 检查密封圈是否磨损或损坏。
    - 确认操作介质符合标准。
    - 重新安装并调整密封圈的位置。

    7. 总结和推荐


    综上所述,这款VSVA-B-M52-AD-D1-1R5L空气电磁阀具备高性能、高可靠性和广泛的应用范围。其结构设计合理,电气特性优异,能够在恶劣条件下长时间稳定工作。特别是它在高频切换中的快速响应特性和多功能安装选项,使其成为众多工业自动化领域的理想选择。我们强烈推荐在相关项目中使用该款产品,以获得卓越的控制效果和长期稳定的运行表现。

VSVA-B-M52-AD-D1-1R5L参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

VSVA-B-M52-AD-D1-1R5L厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VSVA-B-M52-AD-D1-1R5L数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO VSVA-B-M52-AD-D1-1R5L VSVA-B-M52-AD-D1-1R5L数据手册
