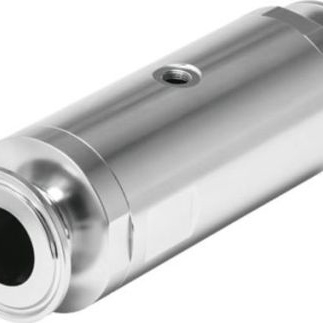

VZQA-C-M22U-25-S12S12-V4V4S1-4

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo, vzqa-c - M22U - 25 - S12S12 - V4V4S1 - 4系列 管夹阀
供应商型号: 2038677
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 VZQA-C-M22U-25-S12S12-V4V4S1-4

VZQA-C-M22U-25-S12S12-V4V4S1-4概述


    产品简介


    VZQA-C-M22U-25-S12S12-V4V4S1-4气动隔膜阀是一款适用于多种应用场合的高性能气动隔膜阀。该阀门通过气动操作实现介质控制,具有软密封设计,可在各种安装位置使用。主要用于液体和气体的流动控制,特别是在需要频繁开关的应用场景下表现出色。它的主要功能是实现流体通断控制,并可通过调整气压来控制介质流动方向,具备良好的可靠性与稳定性。广泛应用于食品、制药、化工等行业,特别是在锂离子电池制造过程中对金属材料的特殊要求方面表现优异。

    技术参数


    - 结构设计: 气动操作的隔膜阀
    - 驱动方式: 气动
    - 密封原理: 软密封
    - 安装位置: 可任意安装
    - 连接方式: 配合ASME-BPE标准类型B卡箍
    - 公称尺寸: DN 25
    - 阀门功能: 二位两通,单稳态
    - 流向: 可逆
    - 介质压力范围:
    - 真空到-0.09 MPa(测试条件:室温下使用空气)
    - 0.1 MPa到0.65 MPa
    - 14.5 psi到94.25 psi
    - 接口公称压力: PN 10
    - 差压范围: 0.3 MPa
    - 爆破压力: 1.6 MPa
    - 过载压力: 0.78 MPa
    - 复位方法: 自动回复弹性
    - 控制类型: 外部控制
    - 辅助引气口: 12 G1/8
    - 介质类型: 符合ISO 8573-1:2010的压缩空气
    - 最大粘度: 4000 mm²/s
    - 介质温度: -5°C至150°C
    - 环境温度: -5°C至60°C
    - 储存温度: 5°C至30°C
    - 流量系数Kv: 18 m³/h
    - 切换时间: 开关时间250 ms
    - 重量: 1516 g
    - 材质: 符合RoHS指令,高合金不锈钢外壳,聚四氟乙烯(PTFE)密封圈,硅胶关闭元件

    产品特点和优势


    该阀门采用软密封设计,可以确保流体无泄漏,并且能够适应较大的温度变化范围,保证在恶劣环境下正常工作。它具有优秀的重复开关性能,适用于高粘度介质的控制。此外,其紧凑的设计使其适合狭小空间安装,且具有较长的使用寿命和低维护需求,这些特点使其在市场上具备较强的竞争力。同时,它也符合实验室自动化及工业生产过程中的严格要求,特别是在锂离子电池制造领域内对铜、锌和镍等金属含量的限制有特别的处理措施。

    应用案例和使用建议


    该气动隔膜阀广泛应用于食品、医药、化工等领域的管道系统中。例如,在锂离子电池制造过程中,为防止金属污染,阀门的设计特别考虑了材料的选择,禁止使用超过1%质量比的铜、锌或镍材料。这使得它成为对材料要求极高的工艺环节的理想选择。在具体使用时,应确保工作环境温度和介质温度处于允许范围内,以避免影响阀门的密封性和使用寿命。对于那些需要在极端条件下工作的应用,建议采取适当的冷却措施来保持阀门的最佳性能状态。此外,还需要注意定期检查和清洁辅助引气口,以确保其畅通无阻。

    兼容性和支持


    VZQA-C-M22U-25-S12S12-V4V4S1-4气动隔膜阀可与其他标准卡箍接头兼容,适用于各种通用的管路系统。制造商Festo提供了全面的技术支持和服务,包括安装指导、故障排除以及产品维护建议等。用户可以通过访问官方网站获取详细的安装指南和技术文档,或联系当地的服务中心获得专业帮助。此外,该公司还提供定期的培训课程,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 在高压或高真空状态下使用时,阀门可能无法正确响应控制信号。
    - 解决方案: 确保控制系统中的气源压力稳定,并适当调节阀门的设定压力值。若有必要,可以在控制端施加反向真空以确保介质流动。
    - 问题: 阀门出现漏液现象。
    - 解决方案: 检查并更换损坏的密封圈;确保所有连接部位紧固无松动;清洁介质进口和出口,去除任何可能阻碍流动的杂质。
    - 问题: 开关时间异常延长。
    - 解决方案: 确认气源充足且压力适中;检查控制电路是否存在延迟或故障;根据需要调整开关时间设置。

    总结和推荐


    总体而言,VZQA-C-M22U-25-S12S12-V4V4S1-4气动隔膜阀以其可靠的操作性能、广泛的适用范围以及优越的性价比,在众多同类产品中脱颖而出。无论是用于食品加工还是医疗设备领域,该阀门均能提供高效稳定的流体控制解决方案。因此,我们强烈推荐这款阀门作为您的首选产品。

VZQA-C-M22U-25-S12S12-V4V4S1-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZQA-C-M22U-25-S12S12-V4V4S1-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZQA-C-M22U-25-S12S12-V4V4S1-4数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO VZQA-C-M22U-25-S12S12-V4V4S1-4 VZQA-C-M22U-25-S12S12-V4V4S1-4数据手册

VZQA-C-M22U-25-S12S12-V4V4S1-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
