QSTL-1/4-8

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2716860
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSTL-1/4-8

QSTL-1/4-8概述

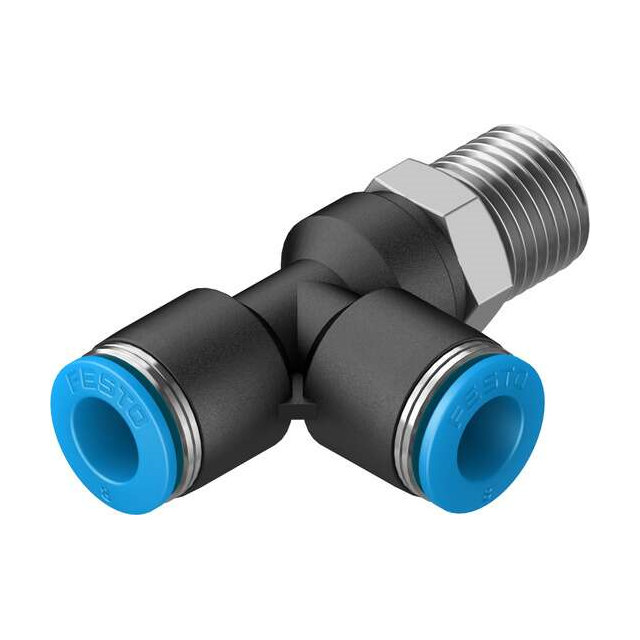

    Push-in T-fitting QSTL-1/4-8 技术手册

    产品简介


    Push-in T-fitting QSTL-1/4-8 是一种用于气动系统的管接头,适用于连接压缩空气管道。这种T型接头的设计旨在确保高效、可靠的气流分配。它特别适合于工业自动化、机器人技术、包装机械和各种需要精确气体控制的应用场合。

    技术参数


    - 尺寸: 标准型
    - 公称宽度: 6.7 mm
    - 密封形式: 涂层
    - 安装位置: 任意方向
    - 设计: L形,额外的推入式连接,纵向
    - 包装数量: 10个
    - 结构设计: 推拉原理
    - 工作压力范围(全温度范围): -0.095 MPa 至 0.6 MPa 或者 -0.95 bar 至 6 bar 或者 -13.775 psi 至 87 psi
    - 温度依赖的工作压力: -0.095 MPa 至 1.4 MPa 或者 -0.95 bar 至 14 bar 或者 -13.775 psi 至 203 psi
    - 工作介质: 压缩空气(符合ISO 8573-1:2010 [7:-:-]标准)、冰冻水
    - 工作介质备注: 支持油润滑
    - 耐腐蚀等级 (CRC): 1 - 低腐蚀应力
    - 实验室评估标准 (LABS/PWIS): 符合VDMA24364-B1/B2-L标准
    - 清洁室等级: ISO 14644-1 标准的4级
    - 工作温度范围: -10°C 至 80°C
    - 公称紧固扭矩: 9 Nm
    - 紧固扭矩容差: ±20%
    - 产品重量: 25 g
    - 出口数量: 2个
    - 供给管线数量: 1个
    - 安装类型: 外六角,AF 14
    - 气动接口1: R1/4外螺纹
    - 气动接口2: 配套8 mm气动管
    - 释放环颜色: 蓝色
    - 材料:
    - 密封插塞:黄铜,镀镍
    - 外壳材料:聚对苯二甲酸丁二醇酯 (PBT)
    - 释放环材料:聚甲醛 (POM)
    - 管道密封材料:丁腈橡胶 (NBR)
    - 管夹材料:高合金不锈钢
    - 材料合规性: 符合RoHS标准

    产品特点和优势


    Push-in T-fitting QSTL-1/4-8 具有多项独特的优势,包括出色的耐腐蚀性能(CRC等级为1),适合在苛刻环境下长期使用;支持油润滑,提高工作的可靠性和延长使用寿命;具备4级洁净室认证,符合医疗和电子制造领域的高标准;安装方便快捷,通过简单的推拉动作即可完成装配;结构坚固,适用于多种工业自动化应用。

    应用案例和使用建议


    Push-in T-fitting QSTL-1/4-8 主要应用于工业自动化系统、机器人、包装机械等要求高效气体传输的领域。建议在安装时仔细按照手册指示操作,以确保所有接口正确安装并充分紧固。为了达到最佳效果,在高压或高温环境中应定期检查并维护该接头,防止因疲劳导致的泄漏。

    兼容性和支持


    该接头设计与标准气动设备高度兼容,尤其是带有R1/4接口的气动装置。制造商提供了详细的技术文档和支持服务,包括安装指导、故障排除和维修信息,帮助用户最大化利用产品的性能。

    常见问题与解决方案


    1. 问题: 安装后接口出现漏气现象。
    - 解决方案: 检查是否所有接口均已完全紧固至指定的扭矩值,并确认是否有异物堵塞接口。
    2. 问题: 使用过程中发现接口过热。
    - 解决方案: 检查工作压力是否超出规定范围,必要时降低压力;同时确保工作介质温度处于规定的范围内。
    3. 问题: 设备运行时噪音增大。
    - 解决方案: 可能是由于接口未正确安装导致的摩擦增加,再次确认接口已紧固且无松动。

    总结和推荐


    Push-in T-fitting QSTL-1/4-8 综合表现优异,适合在工业自动化和精密工程领域中作为高效的气体传输组件。其优秀的耐腐蚀性和支持油润滑能力使得它在恶劣环境中仍能保持良好的工作状态。强烈推荐此产品给需要可靠气动接口的工程师和技术人员。

QSTL-1/4-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSTL-1/4-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSTL-1/4-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSTL-1/4-8 QSTL-1/4-8数据手册

QSTL-1/4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 689.6555
库存: 59
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 689.65
