首页  >  产品百科  >  DSNU-16-100-PPS-A

DSNU-16-100-PPS-A

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 气缸, 双作用气缸, DSNU系列, 100mm行程, 16mm孔径, M5接口, 公插螺纹
供应商型号: 1214709
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DSNU-16-100-PPS-A

DSNU-16-100-PPS-A概述


    产品简介

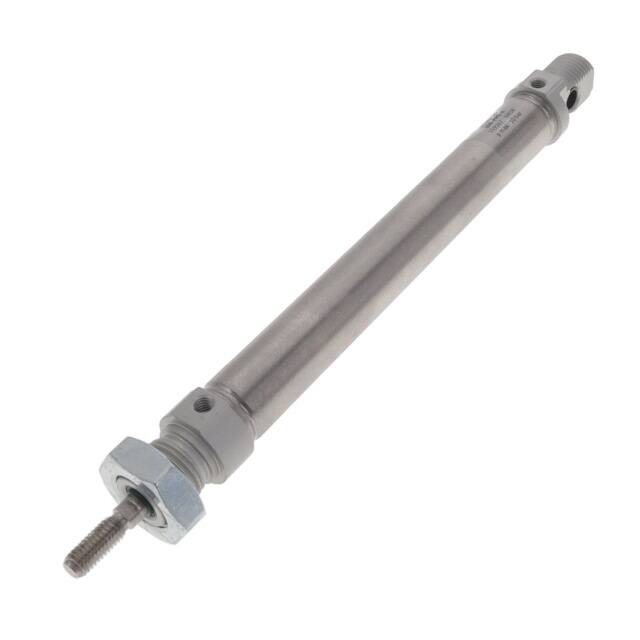

    产品名称:ISO气缸 DSNU-16-100-PPS-A
    产品类型:工业自动化设备中的执行器部件
    主要功能:实现直线运动,推动负载完成特定任务
    应用领域:广泛应用于机械制造、包装、食品加工、汽车制造等行业,尤其适用于需要高精度和可靠性的场合。

    技术参数


    | 参数 | 值 |

    | 活塞直径 | 16 mm |
    | 行程 | 100 mm |
    | 活塞杆螺纹 | M6 |
    | 工作压力 | 0.1 MPa ... 1 MPa (1 bar ... 10 bar) |
    | 操作模式 | 双作用式 |
    | 操作介质 | 压缩空气(符合ISO 8573-1:2010[7:4:4]) |
    | 腐蚀等级(CRC) | 2 - 中等腐蚀应力 |
    | 清洁度等级 | ISO 14644-1 Class 6 |
    | 环境温度 | -20 °C ... 80 °C |
    | 冲击能量(端位置) | 0.15 J |
    | 缓冲长度 | 12 mm |
    | 额定拉力(6巴) | 103.7 N |
    | 额定推力(6巴) | 120.6 N |
    | 移动质量(0 mm行程) | 23 g |
    | 移动质量(每10 mm行程) | +2 g |
    | 基础重量(0 mm行程) | 89.9 g |
    | 连接方式 | M5螺纹连接 |

    产品特点和优势


    产品特点:
    - 双作用设计:能够在两个方向上产生推力,提高了系统效率和控制精度。
    - 自调整缓冲装置:在气缸两端提供有效的气动末端位置缓冲,减少了冲击和磨损,延长了使用寿命。
    - 材料选择:高合金不锈钢材质确保了耐腐蚀性和耐久性。
    - 清洁室认证:符合ISO 14644-1 Class 6标准,适用于洁净环境要求高的应用场合。
    - 适应性强:可承受宽泛的工作温度范围(-20°C至80°C),适合多种工作环境。
    市场竞争力:
    - 在高精度和可靠性要求严格的工业自动化领域中具有显著优势,能够有效提升设备的生产效率和稳定性。

    应用案例和使用建议


    应用案例:
    - 机械手装配线:用于驱动机械手的夹具,进行精密装配作业。
    - 包装机:作为推杆或分隔板的动力源,确保包装过程的高效性和一致性。
    - 食品加工设备:推动切割刀具,保证切割的精确和稳定。
    使用建议:
    - 环境适应性:考虑到极端温度变化,建议在安装时采取适当的隔热措施,以保持气缸的最佳性能。
    - 保养与维护:定期检查气缸的密封件和润滑状态,确保良好的运行状态。

    兼容性和支持


    兼容性:
    - 其他元器件:本气缸与多种标准接口的传感器、控制器及附件相兼容,便于集成到现有的控制系统中。
    - 制造商支持:Festo SE & Co. KG 提供详细的技术文档和专业支持服务,帮助用户解决各种技术问题。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 气缸泄露 | 检查并更换损坏的密封圈。 |
    | 动作迟缓 | 清洁活塞杆和内壁,确保无异物堵塞。 |
    | 推力不足 | 检查气源压力是否在正常范围内,必要时调整。|

    总结和推荐


    总结:
    - DSNU-16-100-PPS-A ISO气缸以其高精度、可靠的双作用设计、自调整缓冲装置以及广泛的工作温度范围,成为自动化生产线的理想选择。
    - 它符合ISO 14644-1 Class 6的清洁室认证标准,尤其适合于要求高清洁度的工业环境。
    推荐:
    - 对于寻求高性能、高可靠性和高清洁度气缸的应用场合,强烈推荐选用此款DSNU-16-100-PPS-A ISO气缸。

DSNU-16-100-PPS-A参数

参数
长*宽*高 211mm(长度)*211mm(宽度)
应用等级 工业级
零件状态 在售
包装方式 散装

DSNU-16-100-PPS-A厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DSNU-16-100-PPS-A数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DSNU-16-100-PPS-A DSNU-16-100-PPS-A数据手册

DSNU-16-100-PPS-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
