QSM-M3-3

产品分类: 其他工具
厂牌: FESTO

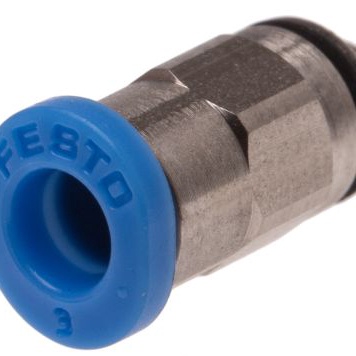

产品描述: Festo 螺纹直通 气动接头, QS系列, M3 插入式转推入式 3 mm, 钢制
供应商型号: QSM-M3-3
供应商: 国内现货
标准整包数: 1
FESTO 其他工具 QSM-M3-3

QSM-M3-3概述

    电子元器件产品技术手册:QSM-M3-3快速安装接头

    产品简介


    QSM-M3-3是一款专为压缩空气系统设计的微型推入式接头,属于Festo核心产品系列。它的尺寸小巧,适用于需要紧凑布局的工业自动化设备。该接头主要功能是连接压缩空气管道,确保气流的顺畅传输。广泛应用于工厂自动化、机械设备控制等领域。

    技术参数


    - 型号:QSM-M3-3
    - 材质:钢(镀镍),聚甲醛(POM),丁腈橡胶(NBR)
    - 产品重量:1.1克
    - 螺纹接口:M3外螺纹
    - 管子尺寸:外径3毫米
    - 密封方式:螺旋杆上的密封圈
    - 工作压力范围:-0.95至6巴(温度变化下为-0.95至14巴)
    - 工作介质:符合ISO8573-1:2010标准的压缩空气
    - 耐腐蚀等级:CRC 1 - 低腐蚀应力
    - 工作温度范围:-10°C至80°C
    - 适用介质:润滑操作可能
    - 拧紧力矩:0.48牛米(允许±55%偏差)
    - 管材固定爪材质:高合金钢,耐腐蚀

    产品特点和优势


    QSM-M3-3的主要优势在于其极小的体积和坚固耐用的设计。使用推拉原理,使装配更为便捷且可靠。其抗腐蚀性强,适合在恶劣的工作环境下使用。同时,它可以在任意方向上安装,增强了灵活性。产品重量轻,便于搬运和安装,尤其适合需要紧凑布局的应用场合。

    应用案例和使用建议


    该接头常用于小型机械设备如气动工具、机器人手臂等场合。例如,在机器人手臂中,QSM-M3-3可以作为气缸的连接部件,保证精确和稳定的气流供应。对于这类应用,建议确保拧紧力矩在允许范围内,以避免漏气或损坏。此外,在长时间运行的系统中,定期检查接头状态,确保其始终处于良好工作状态。

    兼容性和支持


    QSM-M3-3具有广泛的兼容性,适用于各种标准的M3接口压缩空气系统。Festo公司提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。如果需要,还可以联系制造商获取更深入的技术支持。

    常见问题与解决方案


    - 问题:安装时如何确保正确拧紧?
    解决方案:参考产品手册,将拧紧力矩控制在0.48牛米的±55%范围内。

    - 问题:使用过程中发现泄漏现象。
    解决方案:检查是否有正确的安装力矩,并确保管子与接头之间的密封完好无损。必要时更换管子或接头。

    - 问题:是否可以在高温环境下长期使用?
    解决方案:QSM-M3-3的工作温度范围为-10°C到80°C。若在极端温度条件下使用,建议先进行适应性测试。

    总结和推荐


    综上所述,QSM-M3-3是一款集紧凑设计、可靠性及多功能于一身的小型压缩空气接头。无论是从其轻巧的体积还是优异的性能表现来看,都非常适合需要精确气流控制的工业应用场景。鉴于其良好的性价比和Festo公司的优质售后服务,强烈推荐在相关的工程和自动化项目中采用该产品。

QSM-M3-3参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSM-M3-3厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-M3-3数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-M3-3 QSM-M3-3数据手册

QSM-M3-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
