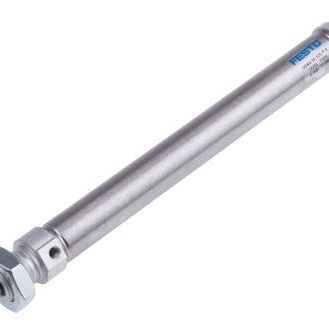

DSNU-16-125-P-A

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 气缸, 双作用气缸, DSNU系列, 125mm行程, 16mm孔径, M5接口, 公插螺纹
供应商型号: 1214715
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DSNU-16-125-P-A

DSNU-16-125-P-A概述

    电子元器件产品技术手册解析:标准气缸 DSNU-16-125-P-A

    产品简介


    标准气缸 DSNU-16-125-P-A 是一种广泛应用于自动化设备和工业机械中的核心产品。它的主要功能是通过压缩空气来实现直线往复运动,适用于各类需要精确控制位置和力矩的应用场合。该气缸具有双作用模式,可以提供可靠的双向运动,广泛应用于包装机、印刷机、装配线等自动化系统中。

    技术参数


    - 行程(Stroke): 125 mm
    - 活塞直径(Piston diameter): 16 mm
    - 活塞杆螺纹(Piston rod thread): M6
    - 缓冲(Cushioning): 灵活的缓冲环/板在两端
    - 安装方向(Assembly position): 任意方向
    - 符合标准(Conforms to standard): CETOP RP 52 P,ISO 6432
    - 活塞杆端(Piston-rod end): 内螺纹
    - 设计结构(Design structure): 活塞、活塞杆、气缸筒
    - 位置检测(Position detection): 用于接近传感器
    - 型号变种(Variants): 单端活塞杆
    - 工作压力(Working pressure): 1 ... 10 bar
    - 操作模式(Mode of operation): 双作用
    - 操作介质(Operating medium): 符合ISO8573-1:2010 [7:4:4]的压缩空气
    - 腐蚀抵抗分类(Corrosion resistance classification): CRC 2 - 中等腐蚀应力
    - 环境温度(Ambient temperature): -20 ... 80 °C
    - 端位冲击能量(Impact energy in end positions): 0.15 J
    - 理论推力(Theoretical force):
    - 回程时:103.7 N(6 bar)
    - 前进行程时:120.6 N(6 bar)
    - 移动质量(Moving mass):
    - 无行程时:23 g
    - 每10 mm行程:增加4.6 g
    - 基本重量(Basic weight):
    - 无行程时:89.9 g
    - 每10 mm行程:增加2 g
    - 气动连接(Pneumatic connection): M5
    - 材料说明(Materials note): 符合RoHS
    - 盖子材料(Material cover): 锻造铝合金,中性阳极氧化处理
    - 密封材料(Material seals): NBR,TPE-U(PU)
    - 活塞杆材料(Material piston rod): 高合金钢,防锈
    - 气缸筒材料(Material cylinder barrel): 高合金钢,防锈

    产品特点和优势


    - 双作用模式:能够实现准确的往返运动,满足不同应用需求。
    - 灵活的缓冲:两端均设有灵活的缓冲环/板,确保平稳运动,减少机械磨损。
    - 宽广的工作范围:能够在-20°C至80°C的环境中正常工作,适应各种环境条件。
    - 高精度位置检测:可与接近传感器配合使用,提高系统的精度和可靠性。
    - 符合RoHS标准:环保材料,减少对环境的影响。

    应用案例和使用建议


    - 应用案例:该气缸常用于包装机中,提供精确的位置控制,确保包装质量。同时,在印刷机中也广泛应用,实现高效而稳定的纸张输送。
    - 使用建议:
    - 在安装前检查所有部件,确保活塞杆无损伤。
    - 严格按照操作手册中的步骤进行安装和调试,确保各连接处紧固可靠。
    - 定期进行润滑保养,以延长使用寿命。

    兼容性和支持


    - 兼容性:该气缸与大多数标准气动系统兼容,可以方便地集成到现有的自动化设备中。
    - 厂商支持:Festo AG & Co. KG提供详细的技术文档和专业的技术支持,确保客户能够充分发挥其性能。

    常见问题与解决方案


    - 问题一:气缸无法达到预定位置。
    - 解决办法:检查位置传感器是否正常工作,确保传感器信号传递无误。
    - 问题二:气缸出现漏气现象。
    - 解决办法:检查密封件是否有损坏,必要时更换新的密封圈。
    - 问题三:气缸运动速度不一致。
    - 解决办法:检查气源压力是否稳定,调整气路阀门,保持恒定的气压。

    总结和推荐


    总体而言,标准气缸 DSNU-16-125-P-A 在各方面表现优异,具备精准的控制能力、广泛的适用范围和可靠的性能。无论是对于追求高性能的自动化生产线还是要求精密控制的小型机械,都是一个理想的选择。强烈推荐在相关应用中选用此款气缸。

DSNU-16-125-P-A参数

参数
长*宽*高 236mm(长度)*236mm(宽度)

DSNU-16-125-P-A厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DSNU-16-125-P-A数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DSNU-16-125-P-A DSNU-16-125-P-A数据手册
