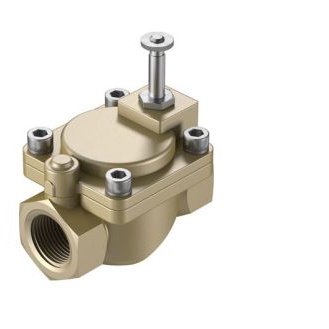

VZWM-L-M22C-G2-F5

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 电磁阀, vzwm-l - M22C - G2 - F5系列
供应商型号: 2037933
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 VZWM-L-M22C-G2-F5

VZWM-L-M22C-G2-F5概述

    节流电磁阀VZWM-L, NPT系列技术手册

    1. 产品简介


    节流电磁阀VZWM-L, NPT系列是一款间接式驱动的隔膜阀,广泛应用于工业自动化控制领域。这类阀门通过电磁力实现介质的开关控制,具有高效、可靠的特点。其主要功能在于控制压缩空气、中性液体及惰性气体等介质的流动。VZWM-L系列的设计使其适用于各种严苛的工作环境,如工厂自动化、工业机械控制、过程控制等。

    2. 技术参数


    - 主要功能:间接式驱动隔膜阀,用于压缩空气、中性液体及惰性气体的控制。
    - 流量范围:1400至31000升/分钟。
    - 连接方式:NPT1/4, NPT3/8, NPT1/2, NPT3/4, NPT1, NPT1 1/4, NPT1 1/2, NPT2。
    - 最大紧固扭矩:连接螺纹最大紧固扭矩为620牛米。
    - 工作电压:直流24V,交流110V/230V(50-60Hz)。
    - 保护等级:IP65。
    - 材质:铜合金或不锈钢铸件。
    - 尺寸:不同尺寸的产品有不同的外形尺寸,具体见产品手册中的图表。
    - 重量:不同型号的产品重量在400克到4000克之间不等。
    - 额定流量:最小流量1400升/分钟,最大流量31000升/分钟。

    3. 产品特点和优势


    特点与优势:
    - 材质选择:可选铜合金或不锈钢铸件,适用于不同的腐蚀环境。
    - 宽广的流量范围:从1400到31000升/分钟,能满足多种流量需求。
    - 电磁驱动:采用电磁驱动技术,响应速度快,精度高。
    - IP65防护等级:提供良好的防尘防水性能,适合恶劣环境使用。
    - 多种电压选择:提供直流24V和交流110V/230V两种电压选项。
    - 紧凑设计:紧凑的设计使其易于安装,节省空间。
    - 兼容性:提供多种NPT连接方式,便于与不同的管道系统匹配。

    4. 应用案例和使用建议


    应用案例:
    - 在空气处理系统中,VZWM-L系列电磁阀可以精确控制气流的开闭,确保系统的稳定运行。
    - 在工业机械中,可用于液压系统的控制,保证系统安全运行。
    - 在化学加工过程中,VZWM-L电磁阀可以控制各种腐蚀性介质的流通,确保生产过程的安全。
    使用建议:
    - 在安装前检查阀门与系统管道的匹配性,确保正确的连接方式。
    - 定期对阀门进行检查和维护,以保持其良好的工作状态。
    - 注意工作环境的温度和湿度,避免超过规定的工作范围。
    - 遵循制造商的指导,正确连接电源和控制信号,确保电磁阀正常工作。

    5. 兼容性和支持


    兼容性:
    - VZWM-L系列电磁阀支持多种NPT连接方式,便于与不同类型的管道系统匹配。
    - 可根据需要选择合适的电磁线圈电压(24V DC、110V AC或230V AC),以适应不同的控制电路。
    支持和服务:
    - Festo提供全面的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。
    - 提供详尽的产品文档和用户手册,帮助用户更好地了解和使用产品。
    - 用户可通过官方渠道获取详细的配件订购信息和技术支持。

    6. 常见问题与解决方案


    常见问题与解决方案:
    | 问题 | 解决方案 |

    | 阀门无法动作 | 检查电源连接是否正确;检查是否有足够的电压供应;检查电磁线圈是否损坏。 |
    | 阀门泄漏 | 检查密封圈是否完好;更换损坏的密封圈;检查是否存在外部损伤或杂质堵塞。 |
    | 动作延迟 | 清理电磁阀内部的杂质;检查电磁线圈是否过热;检查控制信号是否稳定。 |

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高度可靠的电磁驱动,确保快速准确的动作。
    - 多种材质选择,适应不同的腐蚀环境。
    - 紧凑设计,易于安装。
    - 宽泛的电压和流量选择,适用范围广。
    - 提供多种NPT连接方式,方便与不同的管道系统配合使用。

    - 推荐:
    节流电磁阀VZWM-L, NPT系列凭借其高度可靠性、广泛应用性和广泛的适用范围,在工业自动化领域具有很高的价值。无论是对性能要求较高的空气处理系统还是普通的工业机械设备,该系列阀门都能提供优秀的控制效果。因此,我们强烈推荐此款产品用于各类自动化控制应用中。

VZWM-L-M22C-G2-F5参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZWM-L-M22C-G2-F5厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZWM-L-M22C-G2-F5数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO VZWM-L-M22C-G2-F5 VZWM-L-M22C-G2-F5数据手册

VZWM-L-M22C-G2-F5封装设计

查看详情并下载
Symbol
Footprint
3D Model
