首页  >  产品百科  >  QSMT-G1/8-6

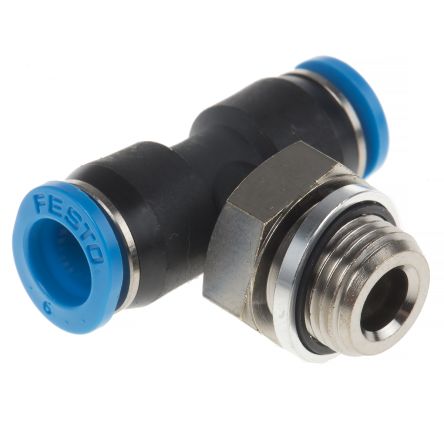

QSMT-G1/8-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹三通 气动接头, QS系列, 推入式 6 mm转推入式 6 mm
供应商型号: 10B-3432259-4
供应商: 国内现货
标准整包数: 1
FESTO 其他工具 QSMT-G1/8-6

QSMT-G1/8-6概述

    Push-in T-fitting QSMT-G1/8-6 技术手册

    产品简介


    Push-in T-fitting QSMT-G1/8-6 是一款专为压缩空气系统设计的紧凑型管件。该产品采用密封圈设计,可以实现可靠的连接,并具有灵活的安装位置。由于其小巧的体积和出色的密封性能,这款 T 型接头广泛应用于自动化设备、气动工具及各种工业控制系统中。

    技术参数


    - 尺寸:Mini
    - 公称尺寸:3.3 毫米
    - 密封方式:密封圈
    - 装配位置:任意
    - 包装规格:10个/包
    - 设计结构:推拉式原理
    - 操作压力:完整温度范围 -0.95...6 bar
    - 温度相关工作压力:-0.95...14 bar
    - 工作介质:符合ISO8573-1:2010标准的压缩空气[7:-:-]
    - 介质注释:可润滑操作
    - 腐蚀防护等级:CRC 1 - 低腐蚀应力
    - 工作温度范围:-10...80°C
    - 海事认证:详见证书
    - 标称紧固扭矩:7 Nm
    - 标称紧固扭矩公差:± 20%
    - 产品重量:12克
    - 输出端口数量:2
    - 进气管道数量:1
    - 管接头连接,端口1:G1/8 内螺纹
    - 管接头连接,端口2:外径 6毫米
    - 释放环颜色:蓝色
    - 材料声明:符合RoHS标准
    - 外壳材料:PBT(聚对苯二甲酸丁二醇酯)
    - 释放环材料:POM(聚甲醛)
    - 管套密封材料:NBR(丁腈橡胶)
    - 管夹材料:耐腐蚀高合金钢

    产品特点和优势


    Push-in T-fitting QSMT-G1/8-6 具有多项显著特点和优势:
    - 高可靠性:通过先进的密封圈设计,确保在不同工作压力下均能实现可靠的气密连接。
    - 通用性强:可以在任意位置进行装配,适应多种安装需求。
    - 轻巧耐用:整体重量仅12克,同时采用了耐腐蚀的材料,适合于多种恶劣环境下的长期使用。
    - 方便快捷:采用推拉式安装方式,易于快速安装和拆卸。
    - 高性价比:在保持高质量性能的同时,提供良好的成本效益。

    应用案例和使用建议


    Push-in T-fitting QSMT-G1/8-6 广泛应用于各种气动控制系统中,如自动化设备、气动工具和工业控制装置。例如,在一个自动化生产线上,此 T 型接头用于连接多个气动执行器,以确保系统的稳定运行。为了确保最佳性能,建议遵循以下几点使用建议:
    - 确保正确安装:严格按照制造商的安装指南进行操作,避免因安装不当导致的泄漏。
    - 选择合适的管路直径:根据具体的工作要求,选择合适直径的管路,确保气流畅通无阻。
    - 定期检查:定期检查 T 型接头的密封状态,及时更换损坏部件,确保系统正常运作。

    兼容性和支持


    Push-in T-fitting QSMT-G1/8-6 具有良好的兼容性,能够与其他标准的压缩空气管路系统无缝对接。Festo AG & Co. KG 提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。此外,厂商还提供详细的安装指导和故障排除文档,帮助用户快速解决问题。

    常见问题与解决方案


    - Q: 管接头安装后出现泄漏怎么办?
    A: 检查安装是否到位,并确认密封圈完好无损。必要时重新安装或更换新的密封圈。

    - Q: 如何正确拧紧 T 型接头?
    A: 使用适当的工具将 T 型接头拧至7 Nm的标称扭矩,但不得超过公差范围(±20%)。

    - Q: 在高温环境下工作,会影响 T 型接头的性能吗?
    A: 在规定的温度范围内(-10...80°C),产品能够正常工作。超过此范围可能需要特殊处理或选用其他型号。

    总结和推荐


    Push-in T-fitting QSMT-G1/8-6 是一款高度可靠且性能优异的管件,适用于各种压缩空气系统。凭借其卓越的密封性能、便捷的操作和广泛的适用范围,该产品在市场上具备很强的竞争力。我们强烈推荐在您的气动控制系统中使用这款产品,以确保系统的高效和稳定性。

QSMT-G1/8-6参数

参数
安装方式 螺纹安装

QSMT-G1/8-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSMT-G1/8-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSMT-G1/8-6 QSMT-G1/8-6数据手册

QSMT-G1/8-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.5534
20+ ¥ 59.0912
100+ ¥ 55.583
库存: 30
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.55
直接购买
加入购物车
