首页  >  产品百科  >  NPQM-T-Q8-E-P10

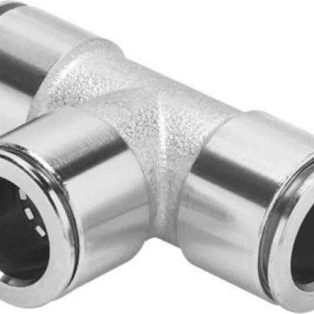

NPQM-T-Q8-E-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 快插三通 气动接头, npqm系列
供应商型号: 2023196
供应商: 欧时
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-T-Q8-E-P10

NPQM-T-Q8-E-P10概述

    推进式T形接头产品技术手册

    1. 产品简介


    推进式T形接头(型号:NPQM-T-Q8-E-P10)是一款设计精良的气动管路连接组件,广泛应用于各种工业自动化系统中。它通过T型的设计实现三向管道的连接,特别适用于压缩空气管路系统。产品具有标准化的尺寸和可靠的机械结构,可确保高效稳定的运行性能。

    2. 技术参数


    | 参数项 | 值 |

    | 尺寸标准 | 标准 |
    | 额定宽度 | 7 mm |
    | 设计类型 | T形 |
    | 包装数量 | 10个 |
    | 操作原理 | 推拉式 |
    | 工作压力范围 | -0.095 MPa ... 1.6 MPa
    -0.95 bar ... 16 bar
    -13.775 psi ... 232 psi |
    | 操作介质 | 符合ISO 8573-1:2010标准的压缩空气 |
    | 腐蚀等级 | 1 - 低腐蚀应力 |
    | 环境温度范围 | -20 °C ... 70 °C |
    | 产品重量 | 28.4 g |
    | 气动接口1 | 公称外径为8mm的气动管路 |
    | 气动接口2 | 公称外径为8mm的气动管路 |

    3. 产品特点和优势


    - T形设计:能够实现三个方向的管路连接,便于管路布局。
    - 推拉式操作:无需工具即可快速安装拆卸,方便维护。
    - 广泛的温度适应性:可在-20°C至70°C的环境下稳定工作。
    - 高抗压能力:工作压力范围宽广,适合多种气动应用。
    - 符合行业标准:如RoHS合规性、VDMA24364-B1/B2-L认证等,保证产品可靠性和安全性。
    - 耐腐蚀性强:采用耐腐蚀材料制成,适合在恶劣环境中使用。

    4. 应用案例和使用建议


    - 工业自动化:常用于自动装配线、机器人手臂等气动控制回路。
    - 气动控制系统:在气缸驱动装置、气动夹具等系统中作为管路接头使用。
    - 食品和制药业:可用于需要无污染环境的气体传输场合。

    使用建议:在安装前确保管道内部清洁无杂物;定期检查密封圈的磨损情况以确保密封效果;避免长时间暴露于极端温湿度条件下。

    5. 兼容性和支持


    该产品可与公称外径为8mm的气动管路兼容。Festo公司提供详尽的技术文档和在线支持服务,包括安装指南、故障排查手册及售后咨询等,确保客户能够顺畅地使用产品并及时解决遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时无法顺利推进 | 检查是否使用了正确的推拉力度,必要时更换新密封圈。 |
    | 密封性不佳导致漏气 | 检查管路接口处是否有异物,重新拧紧接头直至密封良好。 |
    | 使用一段时间后发生泄漏 | 可能是由于密封圈老化或磨损,建议更换新的密封圈。 |

    7. 总结和推荐


    总体而言,这款推进式T形接头凭借其坚固耐用、操作简便等特点,在气动控制系统中表现出色。无论是对于初次使用者还是经验丰富的工程师来说,都是一个值得信赖的选择。推荐在需要高效且稳定气动连接的应用场景中使用此款产品。

NPQM-T-Q8-E-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

NPQM-T-Q8-E-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-T-Q8-E-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-T-Q8-E-P10 NPQM-T-Q8-E-P10数据手册

NPQM-T-Q8-E-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
