VZBD-2-S1-16-T-2-F0507-V14V14

产品分类: 管件和管道
厂牌: FESTO

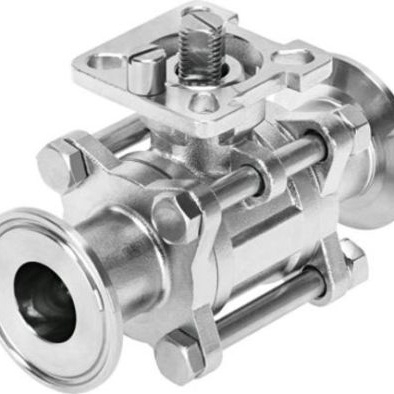

产品描述: Festo 不锈钢球阀, 50mm压缩接口
供应商型号: 2035993
供应商: 海外现货
标准整包数: 1
FESTO 管件和管道 VZBD-2-S1-16-T-2-F0507-V14V14

VZBD-2-S1-16-T-2-F0507-V14V14概述


    产品简介


    球阀概述
    球阀是一种广泛应用于工业管道系统的控制阀门,它通过旋转一个带有孔道的球体来实现流体通断的控制。球阀具有结构简单、操作方便、密封性能好等特点,适用于各种介质如压缩空气、中性液体和惰性气体等。FESTO公司的球阀系列广泛应用于化工、制药、食品加工等行业,提供了多种连接方式和不同口径的选择,以满足不同工况下的需求。

    技术参数


    球阀VZBA, 2-way
    - 阀管连接:Rp1/4至Rp4
    - 流量范围:7至1414立方米/小时
    - 压力等级:PN63
    - 材料:高合金不锈钢(1.4408)
    - 操作扭矩(Nm):
    - Rp1/4: 6 Nm
    - Rp3/8: 6 Nm
    - Rp1/2: 10 Nm
    - Rp3/4: 14 Nm
    - Rp1: 17 Nm
    - Rp1 1/4: 24 Nm
    - Rp1 1/2: 29 Nm
    - Rp2: 44 Nm
    - Rp2 1/2: 78 Nm
    - Rp3: 112 Nm
    - Rp4: 140 Nm
    - 介质温度范围:-10°C至+200°C
    - 重量:根据口径不同而变化(参见订购数据)
    球阀VZBA, 3-way
    - 阀管连接:Rp1/4至Rp2
    - 流量范围:
    - L型孔:4.5至100立方米/小时
    - T型孔:
    - 直流:8至100立方米/小时
    - 转角:4.5至48.8立方米/小时
    - 压力等级:PN63
    - 材料:高合金不锈钢(1.4408)
    - 操作扭矩(Nm):
    - Rp1/4: 13 Nm
    - Rp3/8: 13 Nm
    - Rp1/2: 13 Nm
    - Rp3/4: 18 Nm
    - Rp1: 22 Nm
    - Rp1 1/4: 35 Nm
    - Rp1 1/2: 42 Nm
    - Rp2: 68 Nm
    - 介质温度范围:-10°C至+200°C
    - 重量:根据口径不同而变化(参见订购数据)
    球阀VZBD, 2-way
    - 阀管连接:但焊接端(ISO 1127, ASME-BPE)
    - 流量范围:3.5至436.3立方米/小时
    - 压力等级:PN16
    - 材料:不锈钢铸造(1.4409)
    - 操作扭矩(Nm):
    - 焊接端:
    - 7 Nm (DN15)
    - 9 Nm (DN20)
    - 15 Nm (DN25)
    - 23 Nm (DN32)
    - 30 Nm (DN40)
    - 44 Nm (DN50)
    - 79 Nm (DN65)
    - 钳口端:
    - 7 Nm (DN15)
    - 9 Nm (DN20)
    - 15 Nm (DN25)
    - 30 Nm (DN40)
    - 44 Nm (DN50)
    - 79 Nm (DN65)
    - 140 Nm (DN80)
    - 170 Nm (DN100)
    - 介质温度范围:-20°C至+200°C
    - 重量:根据口径不同而变化(参见订购数据)

    产品特点和优势


    1. 高性能:采用高合金不锈钢材料,确保在极端环境下依然具备出色的耐腐蚀性和高强度。
    2. 多种连接方式:提供管道螺纹、焊端、钳口等多种连接方式,适合不同的安装要求。
    3. 操作便捷:手动操作扭矩适中,无需额外动力源即可轻松开启和关闭阀门。
    4. 宽泛的应用范围:适用介质范围广,可应用于压缩空气、中性液体、惰性气体等。
    5. 良好的密封性:软密封设计确保阀门在任何状态下都能保持良好密封,减少泄漏风险。

    应用案例和使用建议


    应用案例
    - 化工行业:在反应釜中控制压缩气体的进出,确保安全稳定的操作环境。
    - 制药行业:用于精细化学品的输送和调节,保证生产过程的纯净度。
    - 食品加工:用于食品饮料生产线上的流体控制,确保食品卫生安全。
    使用建议
    - 在高温或高压环境下使用时,注意检查操作扭矩是否合适,避免因过载导致损坏。
    - 定期进行维护和检查,尤其是密封件和连接部位,确保长期可靠的运行。

    兼容性和支持


    - 兼容性:球阀VZBA、VZBD系列均符合ISO标准,可与其他标准接口的设备无缝对接。
    - 支持服务:FESTO公司提供全面的技术支持和售后服务,包括安装指导、故障排查和定期维护。

    常见问题与解决方案


    1. 阀门无法完全关闭
    - 解决方法:检查是否有异物堵塞,如有需要清理;调整操作扭矩或更换密封件。

    2. 阀门操作扭矩异常大
    - 解决方法:检查阀杆是否有锈蚀或卡滞现象,必要时进行润滑处理。

    3. 阀门内漏
    - 解决方法:检查密封件是否磨损,如有需要更换新的密封件。

    总结和推荐


    综述
    球阀VZBA和VZBD系列以其优异的性能、广泛的应用范围和可靠的运行稳定性成为工业管道控制的理想选择。无论是化工、制药还是食品加工行业,这些阀门都展现了卓越的品质和应用价值。
    推荐
    我们强烈推荐球阀VZBA和VZBD系列用于工业管道控制应用。它们不仅具备出色的性能表现,而且易于维护和使用,能够满足多样化的工业需求。如果您正在寻找一种高效且可靠的控制阀门,那么FESTO的球阀系列产品将是您的理想之选。

VZBD-2-S1-16-T-2-F0507-V14V14参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZBD-2-S1-16-T-2-F0507-V14V14厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZBD-2-S1-16-T-2-F0507-V14V14数据手册

厂牌 PDF简要描述 下载
FESTO 管件和管道 FESTO VZBD-2-S1-16-T-2-F0507-V14V14 VZBD-2-S1-16-T-2-F0507-V14V14数据手册
