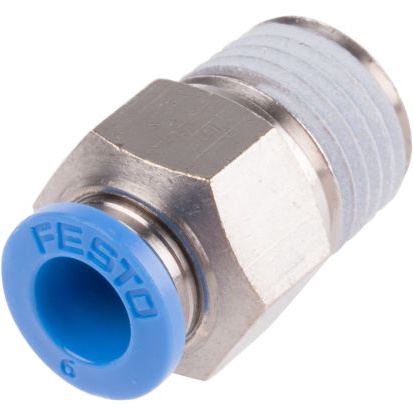

QS-1/4-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, R 1/4 公转推入式 6 mm, 黄铜制
供应商型号: 1216214
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QS-1/4-6

QS-1/4-6概述


    产品简介


    Push-in fitting QS-1/4-6 是一种专门用于连接气动管路的关键组件,广泛应用于工业自动化、机械设备和仪器仪表等领域。该产品通过简单的插入和拔出操作即可实现快速而可靠的管路连接,适用于压缩空气系统及部分液体介质(如水)的传输。本手册将详细介绍该产品的技术规格、优势特点以及具体应用场景,为用户提供全面的技术支持和指导。

    技术参数


    - 尺寸标准:符合标准规格
    - 公称直径:5毫米
    - 螺纹上的密封类型:涂层
    - 组装位置:任意方向
    - 容器大小:10个/盒
    - 设计结构:推拉原理
    - 工作压力:全温区范围内 -0.95至6巴
    - 温度相关的最大工作压力:-0.95至14巴
    - 工作介质:压缩空气,符合ISO8573-1:2010标准[7:-:-];水,依据制造商声明
    - 注释:允许带油操作
    - 耐腐蚀等级:CRC 1 - 低腐蚀应力
    - 环境温度范围:-10°C 至 80°C
    - 接头材质:黄铜(镀镍)
    - 释放环材质:聚甲醛(POM)
    - 管路密封材料:丁腈橡胶(NBR)
    - 管夹材料:高合金钢,防锈处理
    - 产品重量:15克
    - 气动连接:公制R1/4螺纹,1号口;6毫米外径软管,2号口
    - 释放环颜色:蓝色

    产品特点和优势


    1. 简便的操作:Push-in fitting设计让用户可以轻松地插入和拔出气动管路,大大节省了安装时间。
    2. 广泛的适用范围:适用于各种气体和部分液体介质的传输,特别适合在恶劣环境下工作的场合。
    3. 优良的防腐蚀性能:所有接触部件均采用耐腐蚀材料制造,确保长时间的稳定运行。
    4. 轻量化设计:产品重量仅15克,有助于减轻整体系统的重量负担。

    应用案例和使用建议


    应用场景示例:在压缩空气分配系统中,用于连接气缸、阀门及其他设备,以确保高效稳定的气体传输。此外,还可以应用于自动化生产线中的物料搬运和传送系统,以及各种需要精确控制气压的实验装置。
    使用建议:为了确保最佳的连接效果和安全性,在初次安装时务必按照制造商的指南进行正确连接,并定期检查各连接部位的密封状况,以防泄漏。在使用过程中如果发现任何异常情况,应及时更换新的零件以避免潜在风险。

    兼容性和支持


    兼容性:Push-in fitting QS-1/4-6可与多种规格的管路适配,特别适合于工业自动化、过程控制等领域中的气动控制系统。对于更复杂的应用需求,Festo公司还提供了定制化的产品和服务。
    技术支持与维护:Festo AG & Co. KG为客户提供详尽的技术文档和在线支持服务,帮助客户解决在使用过程中遇到的各种问题。同时,Festo还设有专业的客户服务团队,随时准备解答用户的疑问并提供必要的现场服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时无法完全插入软管 | 确保所选软管的外径符合要求,并检查是否有杂质或毛刺阻挡。 |
    | 长期使用后出现泄露现象 | 检查密封圈的状态,必要时更换新的密封件。 |
    | 设备工作时有异响 | 检查安装是否牢固,确认管路无扭曲变形。 |

    总结和推荐


    总体来看,Push-in fitting QS-1/4-6凭借其出色的易用性、可靠性和耐用性,是工业应用中的理想选择。尤其适合那些对管路连接要求较高且需长期稳定运行的场合。因此,我们强烈推荐这一款高品质的连接器产品。

QS-1/4-6参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-1/4-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-1/4-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-1/4-6 QS-1/4-6数据手册

QS-1/4-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
