QSL-1/8-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, R 1/8 公转推入式 6 mm, PBT的制
供应商型号: 1216195
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSL-1/8-6

QSL-1/8-6概述

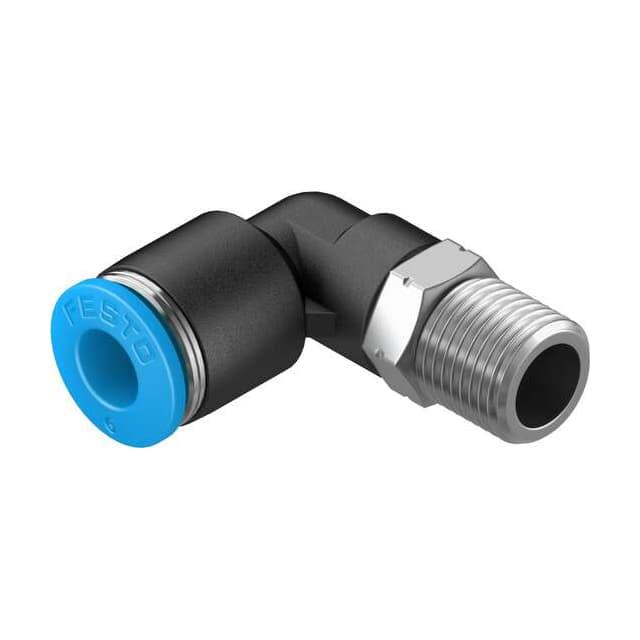

    推入式L形接头 QSL-1/8-6 技术手册

    产品简介


    QSL-1/8-6 是一款专为工业自动化系统设计的推入式 L 形接头。它主要应用于压缩空气系统中,能够在各种严苛的工作环境下保持稳定的连接性能。产品以其高效的安装便捷性和可靠的密封性而闻名,适用于各类工业机械和自动化设备中。

    技术参数


    - 尺寸标准: 标准尺寸
    - 公称宽度: 4.2 毫米
    - 螺纹插头上的密封类型: 涂层
    - 安装位置: 任意位置
    - 设计: L 形
    - 包装数量: 10 个
    - 结构设计: 卡套推拉原理
    - 整个温度范围内的工作压力: -0.095 MPa 到 0.6 MPa (-0.95 bar 到 6 bar, -13.775 psi 到 87 psi)
    - 温度依赖的工作压力: -0.095 MPa 到 1.4 MPa (-0.95 bar 到 14 bar, -13.775 psi 到 203 psi)
    - 最大操作压力下的介质温度: 最大 0.6 MPa 下最高 50°C
    - 操作介质: 符合 ISO 8573-1:2010 的压缩空气(等级 7:-:-);水(无冰液体)
    - 操作和引导介质: 允许油润滑
    - 耐腐蚀等级: CRC 1 - 低腐蚀应力
    - 符合实验室标准: VDMA24364-B1/B2-L
    - 洁净室等级: ISO 14644-1 的第 4 级
    - 环境温度: -10°C 到 80°C
    - 规定的拧紧扭矩: 7 Nm
    - 拧紧扭矩容差: ±20%
    - 产品重量: 11 克
    - 安装类型: 外六角,AF 10
    - 气动连接 1: 外螺纹 R1/8
    - 气动连接 2: 外径为 6 mm 的气管连接
    - 释放环颜色: 蓝色
    - 螺纹插头材料: 镍镀黄铜
    - 材料合规性: RoHS 合规
    - 壳体材料: 聚对苯二甲酸丁二醇酯 (PBT)
    - 释放环材料: 聚甲醛 (POM)
    - 气管密封材料: 丁腈橡胶 (NBR)
    - 管夹爪材料: 高合金不锈钢

    产品特点和优势


    QSL-1/8-6 的独特之处在于其坚固耐用的设计和高可靠性。其 L 形设计便于在狭小空间内的布线,而推拉卡套的结构则大大简化了安装过程,使其更易于使用和维护。此外,它的密封涂层确保了长时间的稳定性能,即使在极端环境下也能保持密封效果。该产品适用于多种不同的工业环境,例如汽车制造、食品加工和机器人技术等领域,因此在市场上具有极高的竞争力。

    应用案例和使用建议


    QSL-1/8-6 常用于要求高可靠性的自动化生产线中,尤其是在需要快速拆装和频繁检修的场合。例如,在一台机器人工作站中,它可以确保气动系统的快速响应和高效运转。对于用户来说,建议定期检查和清洁气管连接处以保证其正常运行。如果发现泄漏,可以通过调整拧紧扭矩来解决。

    兼容性和支持


    QSL-1/8-6 与市场上大多数的 1/8 英寸外螺纹和 6 毫米直径气管兼容。Festo 公司为其提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询,确保用户能够顺利地进行安装和维护。

    常见问题与解决方案


    1. 泄漏问题: 检查拧紧扭矩是否在规定范围内,必要时重新拧紧。
    2. 连接不稳固: 检查气管连接是否正确安装并密封良好。
    3. 更换材料损坏: 如有磨损,及时更换损坏的密封圈或气管。

    总结和推荐


    QSL-1/8-6 在性能、耐用性和易用性方面均表现出色,适用于多种工业应用环境。其紧凑的设计、高效的密封性能以及简便的安装过程使其成为许多自动化系统的首选配件。强烈推荐给需要高性能气动连接解决方案的用户。

QSL-1/8-6参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSL-1/8-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSL-1/8-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSL-1/8-6 QSL-1/8-6数据手册
