QSM-M3-4

产品分类: 其他工具
厂牌: FESTO

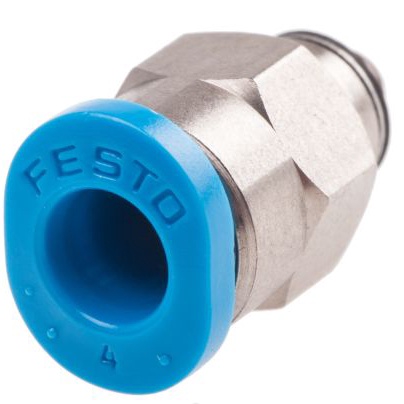

产品描述: Festo 螺纹直通 气动接头, QS系列, M3 插入式转推入式 4 mm, 钢制
供应商型号: QSM-M3-4
供应商: 云汉优选
标准整包数: 1
FESTO 其他工具 QSM-M3-4

QSM-M3-4概述


    产品简介


    QSM-M3-4 推入式接头
    QSM-M3-4 是一种适用于气动系统的推入式接头,其主要功能是实现管路之间的快速连接和断开。这种类型的接头广泛应用于各种自动化设备和工业控制系统中,尤其适合需要频繁拆装和维护的场合。其紧凑的设计使得安装更加便捷,同时保证了良好的密封性能。

    技术参数


    - 尺寸:迷你型
    - 公称尺寸:1.1 mm
    - 螺纹插入端密封方式:密封圈
    - 装配方向:任意方向
    - 包装单位:10个
    - 结构设计:推拉式原理
    - 工作压力(全温区):-0.95 ... 6 bar
    - 温度相关工作压力:-0.95 ... 14 bar
    - 操作介质:符合ISO8573-1:2010标准的压缩空气 [7:-:-]
    - 注释:可以润滑操作
    - 耐腐蚀等级:CRC 1 - 低腐蚀应力
    - 环境温度范围:-10 ... 80°C
    - 海事分类:参见证书
    - 标称紧固扭矩:0.48 Nm
    - 标称紧固扭矩公差:± 55%
    - 产品重量:2.4 g
    - 气动接口:
    - 端口1:外螺纹M3
    - 端口2:适配外径4 mm的管子
    - 释放环颜色:蓝色
    - 材料说明:符合RoHS标准
    - 外壳材料:钢,镀镍
    - 释放环材料:聚甲醛(POM)
    - 管路密封材料:丁腈橡胶(NBR)
    - 管夹爪材料:高合金钢,抗腐蚀

    产品特点和优势


    1. 紧凑设计:小巧的体积使其易于安装,且占用空间少。
    2. 推拉式设计:操作简便,方便快速连接和断开。
    3. 优良的密封性能:密封圈确保在任何工作条件下都能保持良好的密封性。
    4. 耐腐蚀:低腐蚀应力设计使其在恶劣环境下也能稳定工作。
    5. 适用性强:能够处理从低温到高温的广泛温度范围内的应用。
    6. 安全性高:可靠的紧固扭矩设计确保连接的安全性。
    7. 环保材料:所有材料均符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例
    QSM-M3-4 推入式接头广泛应用于自动化设备和工业控制系统中,例如气动工具、机器人手臂、气动控制面板等。它们能够在这些应用中提供高效稳定的连接,满足高频率拆装的需求。
    使用建议
    1. 正确选择工具:使用适当的工具(如螺丝刀)来安装和拆卸,避免过度施力导致损坏。
    2. 定期检查:定期检查连接部位是否有泄漏,确保长时间运行的可靠性。
    3. 润滑操作:根据需要进行润滑操作以提高密封性能。
    4. 温度管理:确保工作环境温度在允许范围内,避免超出温度极限造成损坏。

    兼容性和支持


    - 兼容性:此推入式接头可与标准气动系统组件配合使用,具有良好的互换性。
    - 技术支持:制造商提供全面的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:接头出现泄漏
    - 解决方案:检查连接处是否有灰尘或杂质,清理后重新安装;若为材料老化引起的泄漏,更换新的密封圈。
    2. 问题:连接不稳定
    - 解决方案:确保拧紧扭矩符合规范,适当增加拧紧力度;若为安装不当,重新调整位置并固定。
    3. 问题:工作温度范围超出
    - 解决方案:根据工作环境选择合适的工作温度范围内的接头,必要时采用温度补偿措施。

    总结和推荐


    综合评估
    QSM-M3-4 推入式接头以其紧凑的设计、高效的密封性能和广泛的适用性,在自动化设备和工业控制系统中表现出色。其耐用性和稳定性使其成为高性能气动系统的重要组成部分。
    是否推荐
    强烈推荐使用QSM-M3-4 推入式接头。它不仅能满足日常使用中的基本需求,还能在复杂的工作环境中发挥出其独特的优势,是值得信赖的选择。

QSM-M3-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装

QSM-M3-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSM-M3-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSM-M3-4 QSM-M3-4数据手册

QSM-M3-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
