VZBD-3/4-W3-16-T-2-F0304-V14V14

产品分类: 管件和管道
厂牌: FESTO

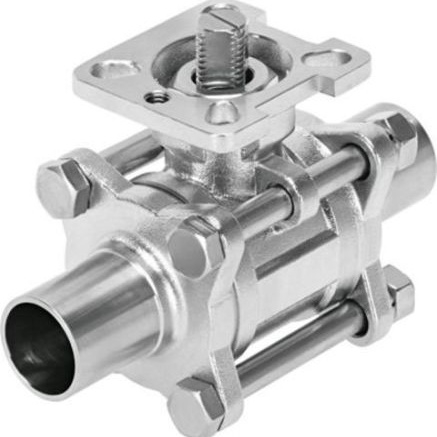

产品描述: Festo 不锈钢球阀, 20mm压缩接口
供应商型号: 2036074
供应商: 海外现货
标准整包数: 1
FESTO 管件和管道 VZBD-3/4-W3-16-T-2-F0304-V14V14

VZBD-3/4-W3-16-T-2-F0304-V14V14概述


    产品简介


    球阀是一种用于控制流体流动的阀门,常用于各种工业应用中,如压缩空气系统、中性液体、惰性气体以及水(无水蒸气)等。球阀通过旋转球体来开启或关闭管道,其内部的密封件设计确保了极高的密封性能。本文将重点介绍FESTO公司生产的球阀,型号包括VZBA、VZBM、VZBD等。

    技术参数


    主要技术参数:
    - 设计类型:
    - VZBA:两通、三通球阀
    - VZBD:两通球阀(带扩展焊接端)
    - VZBM:手动两通球阀
    - 连接类型:
    - 管道螺纹(符合EN 10226-1标准)
    - 扩展焊接端(符合ISO 1127、ASME-BPE标准)
    - 卡箍(符合DIN 32676-B、ASME-BPE标准)
    - 公称直径(DN):
    - 8 mm 至 100 mm
    - 工作压力:
    - PN 63 (最高可至200°C)
    - 流量:
    - VZBA: 7 至 1414 m³/h
    - VZBD: 3.5 至 436.3 m³/h
    - VZBM: 4.5 至 100 m³/h
    - 材质:
    - 不锈钢(如1.4408、1.4401)、黄铜等
    - 操作温度范围:
    - -10°C 至 +200°C (某些型号支持-40°C至+200°C)

    产品特点和优势


    VZBA 两通球阀
    - 软密封设计: 提供良好的密封性能,减少泄漏风险。
    - 广泛的应用范围: 支持多种连接方式,适合不同工业应用需求。
    - 高耐腐蚀性: 采用高合金不锈钢材料,适用于极端腐蚀环境。
    - 安装便捷: 支持多种安装方式,方便用户选择最合适的安装方法。
    VZBD 两通球阀(带扩展焊接端)
    - 高性能密封: 采用高性能密封圈,确保长期稳定运行。
    - 适应性强: 可选配不同类型的连接方式,适应复杂工况需求。
    - 耐用可靠: 设计坚固,能够在高压、高温环境下长期稳定工作。
    - 便于清洗: 内部表面光滑,易于清洁,适合食品和制药行业使用。
    VZBM 手动两通球阀
    - 操作简便: 手动操作,简单易用,无需外部动力源。
    - 紧凑设计: 尺寸小,重量轻,适合空间受限场合。
    - 可靠耐用: 材质优良,抗磨损,使用寿命长。
    - 易于维护: 结构简单,维护方便,降低维护成本。

    应用案例和使用建议


    应用案例
    1. 压缩空气系统:用于控制空气流向和流量,例如在自动化生产线中控制气动工具的气源供应。
    2. 化学处理设备:在化学品输送过程中控制流体流向,避免混合反应。
    3. 食品加工行业:用于食品输送管道中的流量控制,确保食品安全和卫生。
    使用建议
    1. 环境适应性:在极端环境下使用时,选择高耐腐蚀性的不锈钢材料。
    2. 定期检查:定期检查阀门的密封圈,确保其处于良好状态,延长使用寿命。
    3. 避免堵塞:使用前确认管道内无杂物,避免阻塞导致故障。
    4. 适当维护:根据操作频率进行适当维护,例如润滑旋转部分,防止卡滞。

    兼容性和支持


    - 兼容性:
    - 与多种管道螺纹和焊接标准兼容,如EN 10226-1、ISO 1127、ASME-BPE等。
    - 支持多种材料的管路连接,如不锈钢、黄铜等。

    - 厂商支持:
    - 提供全面的技术支持和售后服务,包括安装指导、故障排除等。
    - 提供详细的安装手册和技术文档,确保用户能够正确使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阀门无法正常打开或关闭 | 检查阀门是否被杂质堵塞,清理杂质后再试。若问题依旧,请联系专业维修人员。 |
    | 密封不良导致泄漏 | 检查密封圈是否有损坏或老化现象,更换新的密封圈即可。 |
    | 阀门旋转不顺畅 | 在旋转部分添加适当的润滑剂,减少摩擦。 |
    | 长时间未使用后出现卡顿 | 定期保养,保持旋转部分干净并涂抹润滑油,有助于避免卡顿现象。 |

    总结和推荐


    FESTO公司的球阀产品线覆盖了多种应用场景,包括压缩空气系统、化工处理、食品加工等领域。这些阀门具有优秀的密封性能、高度的耐腐蚀性和广泛的应用范围。特别是VZBA、VZBD和VZBM系列,在材料选择、设计工艺和操作性能上都表现出色,能够满足用户的多样化需求。综上所述,我们强烈推荐FESTO的球阀产品作为您工业应用的理想选择。

VZBD-3/4-W3-16-T-2-F0304-V14V14参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZBD-3/4-W3-16-T-2-F0304-V14V14厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZBD-3/4-W3-16-T-2-F0304-V14V14数据手册

厂牌 PDF简要描述 下载
FESTO 管件和管道 FESTO VZBD-3/4-W3-16-T-2-F0304-V14V14 VZBD-3/4-W3-16-T-2-F0304-V14V14数据手册

VZBD-3/4-W3-16-T-2-F0304-V14V14封装设计

查看详情并下载
Symbol
Footprint
3D Model
