QSLV-G1/4-10-I

产品分类: 其他工具
厂牌: FESTO

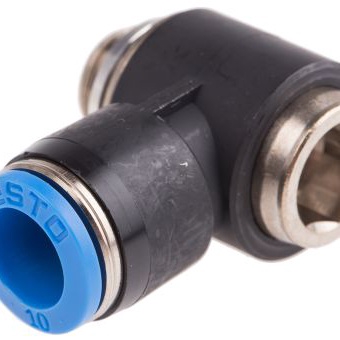

产品描述: Festo 螺纹弯头 气动接头, QS系列, G 1/4 公转推入式 10 mm, PBT的制
供应商型号: 1216076
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSLV-G1/4-10-I

QSLV-G1/4-10-I概述

    # QSLV-G1/4-10-I 技术手册解析

    产品简介


    基本介绍
    QSLV-G1/4-10-I 是一款紧凑型气动接头,专为压缩空气管道连接设计。其采用推入式/螺纹联接的结构,结合便捷的操作和高可靠性,广泛应用于工业自动化、气动控制设备及压缩空气输送系统等领域。
    主要功能
    - 实现快速且可靠的气动管路连接。
    - 支持标准 G1/4 尺寸,易于安装与拆卸。
    - 具备良好的密封性能和抗腐蚀能力。
    应用领域
    - 工业自动化生产线
    - 气动设备配套
    - 空压机和干燥机接口
    - 海上及恶劣环境下的工业设备

    技术参数


    | 参数名称 | 技术规格 |

    | 标准尺寸 | 符合国际标准 |
    | 公称直径 | 5.4 mm |
    | 密封件类型 | 密封环 |
    | 装配方向 | 任意位置 |
    | 包装单位 | 10 个 |
    | 设计原理 | 推拉操作 |
    | 工作压力范围(全温区) | -0.95 至 6 bar |
    | 温度相关压力上限 | -0.95 至 14 bar |
    | 使用介质 | 符合 ISO8573-1:2010 标准的压缩空气 |
    | 额外介质选项 | 生产商认证的水 |
    | 润滑支持 | 可润滑操作 |
    | 腐蚀等级 | CRC 1 (低腐蚀) |
    | 工作温度范围 | -10 至 +80°C |
    | 船舶应用认证 | 参见证书 |
    | 标称紧固扭矩 | 9 Nm |
    | 扭矩容差 | ±20% |
    | 产品重量 | 38 g |
    | 气动接口 1 | 内螺纹 G1/4 |
    | 气动接口 2 | 适合 10 mm 外径管材 |
    | 解锁环颜色 | 蓝色 |
    | 材料符合性 | RoHS 认证 |
    | 主体材料 | 聚对苯二甲酸丁二醇酯 (PBT) |
    | 解锁环材料 | 聚甲醛 (POM) |
    | 管道密封材料 | 丁腈橡胶 (NBR) |
    | 管道夹持爪材料 | 不锈钢,耐腐蚀 |

    产品特点和优势


    独特功能
    - 快速推拉连接机制显著提升装配效率。
    - 螺纹固定设计保证长期稳定性。
    - 高防腐能力适应多种复杂工作环境。
    市场竞争力
    - 兼具便捷性和耐用性,满足严苛工业需求。
    - 广泛适用性,覆盖多种行业和应用。
    - RoHS 合规材料确保环保安全性。

    应用案例和使用建议


    示例场景
    - 在一条自动化包装生产线上,该接头用于连接气动执行机构与压缩空气源,显著降低维护成本并提升运行效率。
    - 在船舶机械中,其出色的防腐能力和抗盐雾性能使其成为理想选择。
    使用建议
    - 安装前请检查管路清洁情况,避免异物进入导致密封失效。
    - 安装时需遵循规定的标称紧固扭矩(9 Nm),以防止松动或过载损坏。
    - 定期检查接口密封性,尤其是在高压或高温条件下。

    兼容性和支持


    兼容性
    QSLV-G1/4-10-I 适用于多种主流品牌和型号的气动设备。与同类 G1/4 尺寸的产品具有互换性。
    支持服务
    Festo 提供全面的技术支持和售后服务,包括在线文档下载、现场安装指导和技术咨询热线。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 密封不完全,出现泄漏 | 确保正确安装并紧固至标称扭矩。 |
    | 管路接头难以拆卸 | 使用专用工具,避免过度用力。 |
    | 解锁环卡住或不易拉动 | 检查是否有杂质阻碍运动路径。 |

    总结和推荐


    综合评估
    QSLV-G1/4-10-I 凭借其坚固耐用的设计、优异的密封性能和广泛的适用性,在工业自动化和气动控制领域表现出色。其创新的推拉式安装方式大幅提高了工作效率,同时卓越的防腐蚀能力使其在恶劣环境下依然可靠。
    推荐结论
    强烈推荐该产品用于需要高效连接和长期稳定运行的工业场合。无论是自动化生产线还是特殊用途设备,QSLV-G1/4-10-I 都是理想的选择。

QSLV-G1/4-10-I参数

参数
安装方式 螺纹安装

QSLV-G1/4-10-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLV-G1/4-10-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLV-G1/4-10-I QSLV-G1/4-10-I数据手册

QSLV-G1/4-10-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
