QSY-4

产品分类: 其他工具
厂牌: FESTO

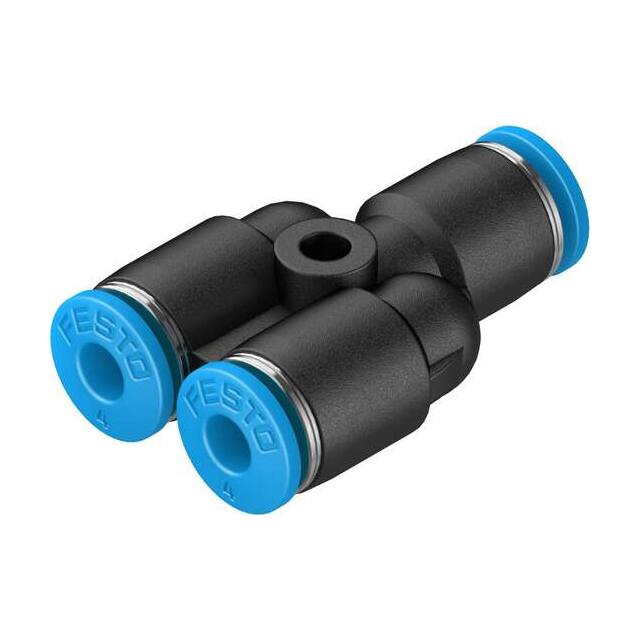

产品描述: Festo Y型快插接头 气动接头, QSY系列, 推入式 4 mm转推入式 4 mm转推入式 4 mm, PBT的制
供应商型号: 1215988
供应商: 海外现货
标准整包数: 10

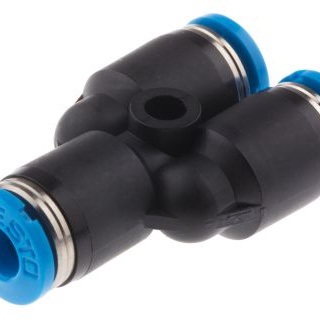

FESTO 其他工具 QSY-4

QSY-4概述

    Push-in Y-Connector QSY-4 技术手册

    1. 产品简介


    Push-in Y-connector(型号:QSY-4)是一种专为压缩空气管路系统设计的连接装置。它主要应用于工业自动化设备、气动控制系统等领域,通过提供两个输出接口,使得一条气源可以供给两个不同的分支。该连接器采用标准尺寸设计,确保广泛的适用性。

    2. 技术参数


    - 尺寸: 标准尺寸
    - 额定宽度: 2.6毫米
    - 安装位置: 任意位置
    - 外形设计: Y型
    - 包装数量: 10个
    - 操作原理: 插拔式原理
    - 操作压力(整个温度范围): -0.095 MPa 至 0.6 MPa 或者 -0.95 bar 至 6 bar 或者 -13.775 psi 至 87 psi
    - 温度依赖的操作压力: -0.095 MPa 至 1.4 MPa 或者 -0.95 bar 至 14 bar 或者 -13.775 psi 至 203 psi
    - 工作介质: 压缩空气(符合ISO 8573-1:2010 [7:-:-] 标准),冰冻水
    - 腐蚀抵抗力: 1级 - 低腐蚀应力
    - 工作温度范围: -10°C 至 80°C
    - 产品重量: 7.6克
    - 出线口数量: 2个
    - 供线数量: 1条
    - 气动连接1: 适用于外径4毫米的气管
    - 气动连接2: 适用于外径4毫米的气管
    - 释放环颜色: 蓝色
    - 材料认证: 符合RoHS标准
    - 外壳材质: PBT
    - 释放环材质: POM
    - 气管密封材料: NBR
    - 管夹材料: 不锈钢

    3. 产品特点和优势


    - Y型设计: 使得一条进气管可以同时供给两条支路,增加了系统的灵活性和紧凑性。
    - 广泛的适用性: 适用于不同类型的压缩空气系统,满足多种应用场景的需求。
    - 高可靠性: 采用了高性能材料,保证在高温和低温环境下都能稳定运行。
    - 易于安装和维护: 推拉式的安装方式简化了安装过程,降低了维护成本。

    4. 应用案例和使用建议


    - 应用场景: 工业自动化生产线、气动控制系统中的分流器。
    - 使用建议: 确保所有连接点都安装正确并紧固到位,避免泄漏。定期检查和清洁内部,确保长期稳定工作。
    - 优化方案: 在复杂系统中考虑多级分流以减轻单一分流点的压力负担,提高系统的可靠性和效率。

    5. 兼容性和支持


    - 兼容性: 适用于标准直径为4毫米的气管。
    - 厂商支持: 提供详尽的技术支持和售后服务,确保客户获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题1: 连接处出现漏气现象。
    - 解决方案: 检查所有接头是否安装到位,必要时重新安装。
    - 问题2: 温度波动大导致连接松动。
    - 解决方案: 定期检查并紧固所有连接部位。
    - 问题3: 使用过程中发现压力损失过大。
    - 解决方案: 确认气管是否堵塞,定期进行清理。

    7. 总结和推荐


    综上所述,QSY-4 Push-in Y-connector 是一款高性能的连接器,适用于各种气动系统。其独特的Y型设计、广泛的适用性和可靠的操作使其成为许多应用场景的理想选择。对于需要同时供给多条支路的应用场合,这款产品是绝对值得推荐的。

QSY-4参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

QSY-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSY-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSY-4 QSY-4数据手册

QSY-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 268.2055
25+ ¥ 262.8414
库存: 209
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 1341.02
直接购买
加入购物车
