首页  >  产品百科  >  PUN-H-8X1,25-TBL

PUN-H-8X1,25-TBL

产品分类: 其他工具
厂牌: FESTO

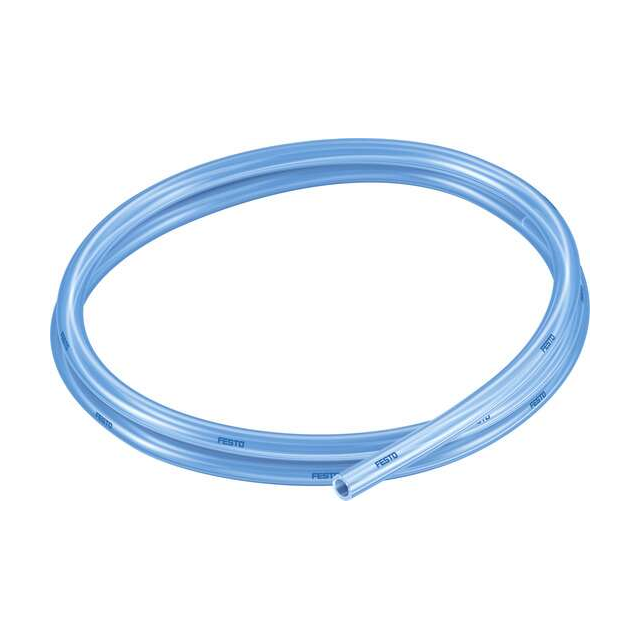

产品描述: Festo 压缩气管, 聚氨酯软管, PUN-H-T系列, 8mm外径, 5.7mm内径, 蓝色, 最高工作温度+60°C
供应商型号: 3432562
供应商: 海外现货
标准整包数: 1

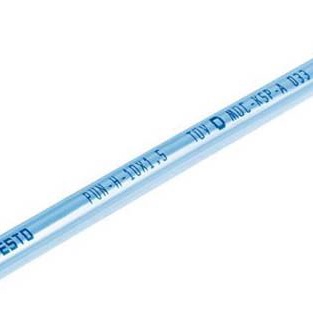

FESTO 其他工具 PUN-H-8X1,25-TBL

PUN-H-8X1,25-TBL概述

    # Plastic Tubing PUN-H-8X1,25-TBL 技术手册解析

    1. 产品简介


    产品类型:塑料软管
    主要功能:适用于能源链的高柔性软管,具有耐弯曲和抗疲劳的特点。
    应用领域:广泛应用于自动化设备、机器人系统、工业机械等领域,尤其适合高压、低温或高温的工作环境。

    2. 技术参数


    | 参数名称 | 规格 |

    | 外径(OD) | 8 mm |
    | 内径(ID) | 5.7 mm |
    | 最小弯曲半径 | 21 mm |
    | 弯曲半径(流量相关) | 37 mm |
    | 工作压力(全温范围) | -0.095 MPa ~ 0.6 MPa(-0.95 bar ~ 6 bar) |
    | 工作压力(温度相关) | -0.095 MPa ~ 1 MPa(-0.95 bar ~ 10 bar) |
    | 温度范围 | -35 °C ~ 60 °C |
    | 材料硬度(Shore D) | 52 ±3 |
    | 颜色 | 透光蓝色 |
    | 认证 | 德国技术控制局(TÜV)认证 |
    特殊参数说明
    - 工作介质:压缩空气(符合ISO 8573-1:2010标准),水(无冰点)。
    - 压力相关性:水的压力值与温度有关,最大压力为0.3 MPa(0~60°C)。
    - 材料阻燃等级:UL94 HB(水平燃烧测试合格)。
    - 重量:每米重量为0.0287 kg/m。
    - 接头连接:外径8 mm插接式;内径6 mm带卡箍。

    3. 产品特点和优势


    - 高柔韧性:能够在狭小空间或复杂环境中弯曲并保持性能稳定。
    - 广泛的温度适应性:可在极端温度下工作,保证长期可靠性。
    - 高耐磨性:专为长寿命设计,特别适合动态负载环境。
    - 低重量和易安装性:便于设备集成和快速装配。
    - 清洁安全:通过RoHS认证,符合食品行业及锂电池生产要求。

    4. 应用案例和使用建议


    应用场景
    - 工业机器人手臂:由于其耐弯曲性能,可以用于机器人的气动回路系统。
    - 自动化输送线:能够承受高速运行时的振动和反复弯曲。
    - 新能源电池生产线:材料不含超过1%质量分数的铜、锌或镍,适合作为锂电池生产设备的重要组件。
    使用建议
    - 在使用前检查管道的弯曲半径是否满足实际需求。
    - 确保工作压力不超过指定范围,并根据温度变化调整最大允许压力。
    - 定期检查管道连接处密封性,避免因泄漏导致系统故障。
    - 注意环境湿度及静电防护,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:适用于多种标准气动接头(外径8 mm、内径6 mm)。
    - 厂商支持:提供完整的文档支持和技术指导,涵盖安装、维护到故障排除。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 管道弯曲后出现裂纹 | 检查弯曲半径是否过小,确保不低于最小值21 mm。 |
    | 接头连接处发生泄漏 | 紧固螺母或更换密封圈,确保密封良好。 |
    | 系统压力波动导致管道鼓包 | 调整系统压力至推荐范围内,并检查管道固定情况。 |
    | 环境温度过高导致管道硬化 | 更换适合更高温度范围的产品型号。 |

    7. 总结和推荐


    综合评估:PUN-H-8X1,25-TBL塑料软管以其卓越的耐久性、灵活性和广泛适用性成为市场上一款极具竞争力的产品。它不仅能够胜任苛刻的工作条件,还兼顾环保与安全性。
    推荐使用场景:适合需要频繁弯曲、高压或低温工况下的流体传输任务。尤其是在食品加工、自动化制造和新能源领域,该产品表现出极高的实用价值。
    最终结论:强烈推荐该款塑料软管作为高性能流体传输解决方案,特别是在复杂工况中需考虑可靠性的场合。

PUN-H-8X1,25-TBL参数

参数
164.0' (50.0m)
应用等级 工业级
零件状态 在售
包装方式 散装

PUN-H-8X1,25-TBL厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

PUN-H-8X1,25-TBL数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO PUN-H-8X1,25-TBL PUN-H-8X1,25-TBL数据手册

PUN-H-8X1,25-TBL封装设计

查看详情并下载
Symbol
Footprint
3D Model
