DGST-10-100-E1A

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 费斯托 带导杆气缸, 决定指导文件 系列, 10mm口径, 100mm行程
供应商型号: 2021983
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DGST-10-100-E1A

DGST-10-100-E1A概述


    产品简介

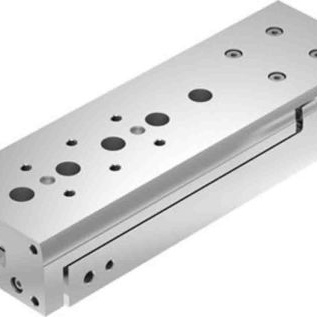

    Mini slide DGST 是费斯托核心系列(Festo Core Range)中的一员,适用于大多数自动化任务。这款产品以其紧凑设计、高性价比和卓越性能著称。它被广泛应用于电子制造、机械设备、物料搬运等领域,特别适合需要精确控制和高效运行的应用场景。

    技术参数


    - 尺寸:6 mm至25 mm
    - 行程范围:10 mm至200 mm
    - 设计:双作用活塞驱动,带有滑块和轭板
    - 导向系统:滚珠轴承导向
    - 连接方式:通过螺纹安装,采用 M3、M5 或 G1/8 的气动接口
    - 最大速度:
    - DGST-...-P/-E:0.5 m/s
    - DGST-...-P1:0.45 m/s
    - DGST-...-E1:0.5 m/s
    - DGST-...-Y12:0.5 m/s 或 0.8 m/s
    - 最大负载:
    - 0.7 kg 至 17 kg
    - 理论推力:
    - 34 N 至 589 N
    - 重量:不同尺寸和行程下重量不同,具体见数据表
    - 环境温度:-10°C 至 60°C
    - 介质要求:符合 ISO 8573-1:2010 [7:4:4] 的压缩空气,可润滑操作

    产品特点和优势


    - 紧凑设计:滑块和轭板一体化设计,确保高刚度、精度和对准。
    - 高性能:提供高达 589 N 的推力和 17 kg 的最大负载能力,适用于多种应用场景。
    - 简单设计:具有对称安装接口,便于安装且不需要额外的缓冲组件。
    - 精确控制:具备高精度端位调整功能,可实现精确定位。
    - 灵活的缓冲选项:提供多种缓冲类型以适应不同的应用需求。
    - 兼容性好:可通过中间位置模块实现多位置控制,适用于复杂任务。

    应用案例和使用建议


    应用案例
    - 锂离子电池生产:Mini slide DGST 推荐用于制造锂离子电池的生产线,因为它不含铜、锌或镍含量超过 1% 的金属材料。
    - 精密装配和物料搬运:在需要精准定位和装配的工业环境中,如电子组装、机械制造等领域。

    使用建议
    - 在选择缓冲类型时,应根据应用需求进行选择,例如,如果需要调整缓冲位置,则应选择带固定止点的弹性缓冲器(P1)。
    - 安装时,建议使用合适的工具确保精确调整和固定缓冲组件。

    兼容性和支持


    - 兼容性:Mini slide DGST 与多种外围设备兼容,如传感器、气动管接头等,详情参见配件列表。
    - 支持:费斯托提供全面的技术支持和维护服务,包括用户手册、在线技术支持和配件供应。

    常见问题与解决方案


    - 问题1:如何选择合适的缓冲类型?
    - 解决方案:参考数据表中的缓冲类型说明,根据实际应用需求选择适合的缓冲类型。例如,对于需要精细调节的应用,选择 P1 类型;对于简单的缓冲需求,选择 P 类型。
    - 问题2:如何确保正确的安装?
    - 解决方案:严格按照手册中的安装指南进行安装,使用合适的工具和紧固件,确保所有连接牢固可靠。
    - 问题3:如何维护和保养?
    - 解决方案:定期检查气动接口的密封性,保持清洁和适当的润滑,及时更换磨损部件。

    总结和推荐


    Mini slide DGST 是一款适用于多种工业自动化任务的高性能产品。其紧凑的设计、高负载能力和精确控制使其成为多个应用领域的理想选择。通过合理的选型和使用建议,能够最大化其性能和使用寿命。总的来说,强烈推荐这款产品用于需要高度精准和高效控制的场合。
    更多详细信息和下载手册,请访问 [Festo 官网](https://www.festo.com/)。

DGST-10-100-E1A参数

参数
包装方式 散装

DGST-10-100-E1A厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DGST-10-100-E1A数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DGST-10-100-E1A DGST-10-100-E1A数据手册
