QST-16

产品分类: 其他工具
厂牌: FESTO

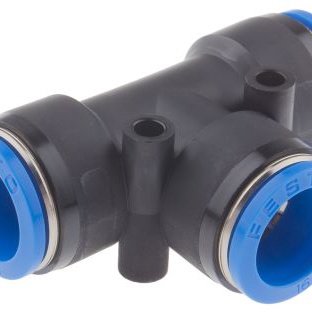

产品描述: Festo 快插三通 气动接头, QST系列, 推入式 16 mm转推入式 16 mm, PBT的制
供应商型号: 1215523
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QST-16

QST-16概述

    推入式T型连接器QST-16技术手册解析

    1. 产品简介


    推入式T型连接器(型号QST-16)是一种工业自动化领域中常用的气动组件,主要用于压缩空气系统的分路。它通过独特的推拉原理实现便捷安装与拆卸,广泛应用于工厂自动化、过程控制等领域,尤其适合需要高效、可靠气源分配的场合。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸类型 | 标准尺寸 |
    | 额定尺寸 | 10.7毫米 |
    | 安装方向 | 任意方向 |
    | 容器大小 | 1 |
    | 结构设计 | 推拉式 |
    | 操作压力范围 | -0.95 ... 6 巴 |
    | 温度相关操作压力 | -0.95 ... 14 巴 |
    | 工作介质 | 符合ISO8573-1:2010的压缩空气 |
    | 腐蚀等级 | 1 - 低腐蚀 |
    | 环境温度范围 | -10 ... 80°C |
    | 产品重量 | 44克 |
    | 输出端口数量 | 2 |
    | 供气管线数量 | 1 |
    | 气管接口(端口1) | 16毫米外径 |
    | 气管接口(端口2) | 16毫米外径 |
    | 释放环颜色 | 蓝色 |
    | 材料注意事项 | 符合RoHS标准 |
    | 主体材料 | PBT (聚对苯二甲酸丁二醇酯) |
    | 释放环材料 | POM (聚甲醛) |
    | 管材密封材料 | NBR (丁腈橡胶) |
    | 管材固定夹材料 | 不锈钢 (无腐蚀) |

    3. 产品特点和优势


    - 设计灵活: 可以在任意方向上进行安装,方便实用。
    - 耐用性强: 具有优良的耐腐蚀性,适合恶劣环境下的使用。
    - 高效连接: 推拉式连接机制简化了安装过程,提高了工作效率。
    - 安全可靠: 通过精确的操作压力范围确保稳定运行。
    - 环境适应性强: 能够承受广泛的环境温度变化。

    4. 应用案例和使用建议


    应用案例:
    - 自动化生产线:用于压缩空气分配系统中多个工位的供气需求。
    - 设备维护:快速断开和重新连接气源,提高维修效率。
    使用建议:
    - 在高压环境下使用时,请注意监测系统的整体压力水平,避免超压。
    - 在极端温度条件下使用时,适当采取保温措施,防止冷凝水形成。
    - 定期检查连接部位是否紧固,保证长期稳定运行。

    5. 兼容性和支持


    QST-16推入式T型连接器适用于多种气管规格,特别是16毫米直径的气管。Festo公司提供了详尽的技术文档和支持服务,包括安装指南、维护手册等资料。此外,购买后可通过官方渠道获取质保服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 检查气管接口是否正确插入并锁定 |
    | 密封失效 | 更换新的NBR密封圈 |
    | 压力异常 | 检查整个气路系统中的其它部件 |
    | 连接器损坏 | 如无法修复,则联系供应商更换配件|

    7. 总结和推荐


    综上所述,Festo QST-16推入式T型连接器以其卓越的设计理念、高效的性能表现以及广泛的适用范围,在众多工业领域中展现出强大的竞争优势。无论是对于新项目还是设备升级来说,它都是一个值得信赖的选择。我们强烈推荐在需要高效、可靠的压缩空气系统中使用此产品。

QST-16参数

参数
安装方式 直接安装,通孔安装

QST-16厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QST-16数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QST-16 QST-16数据手册

QST-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
