首页  >  产品百科  >  QSTL-1/2-12

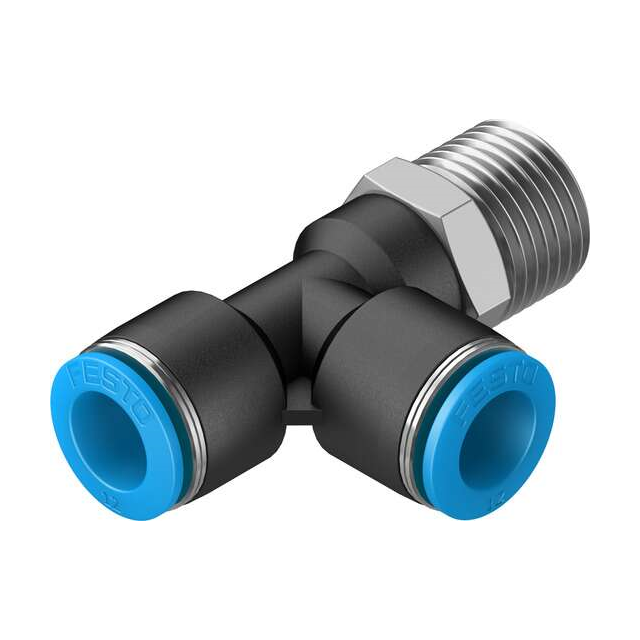

QSTL-1/2-12

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 螺纹三通 气动接头, 推入式 12 mm转推入式 12 mm
供应商型号: 2024343
供应商: 海外现货
标准整包数: 1

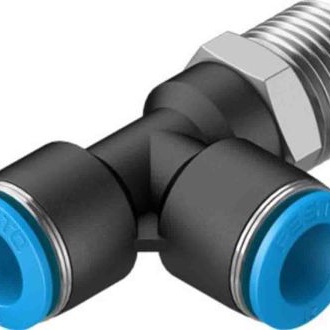

FESTO 气动/液压/传动设备 QSTL-1/2-12

QSTL-1/2-12概述

    Push-in T-Fitting QSTL-1/2-12 技术手册解析



    产品简介



    Push-in T-fitting QSTL-1/2-12 是一款专为工业自动化领域设计的高品质气动管接头。它采用L形结构设计,配有额外的推入式连接器,能够方便地进行长度方向上的安装。此接头适用于压缩空气系统、水冷系统等多种场合,具有较高的耐腐蚀性和清洁室适用性,适用于多种复杂环境条件。


    技术参数



    | 参数名称 | 具体值 |
    | --- | --- |
    | 尺寸标准 | 标准 |
    | 公称宽度 | 10.3 mm |
    | 密封方式 | 镀层 |
    | 安装位置 | 任意 |
    | 操作压力范围(全温区) | -0.095 MPa ... 0.6 MPa 或 -0.95 bar ... 6 bar 或 -13.775 psi ... 87 psi |
    | 温度相关操作压力范围 | -0.095 MPa ... 1.4 MPa 或 -0.95 bar ... 14 bar 或 -13.775 psi ... 203 psi |
    | 介质兼容性 | 压缩空气(ISO 8573-1:2010 [7:-:-]),冰水,带油润滑操作 |
    | 腐蚀等级 | CRC 1 - 低腐蚀应力 |
    | 精度级别 | LABS (PWIS) 符合 VDMA24364-B1/B2-L 标准 |
    | 清洁室适用性 | ISO 14644-1 Class 4 |
    | 工作温度范围 | -10 °C ... 80 °C |
    | 标准拧紧力矩 | 26 Nm |
    | 拧紧力矩公差 | ± 20% |
    | 产品重量 | 72 g |
    | 出口数量 | 2个 |
    | 进口数量 | 1个 |
    | 安装形式 | 外六角型,AF 21 |
    | 气动接口1 | R1/2外螺纹 |
    | 气动接口2 | 12 mm 气管 |


    产品特点和优势



    Push-in T-fitting QSTL-1/2-12 的独特之处在于采用了推拉原理的工作机制,这使得其在安装和拆卸时更为便捷。另外,其设计允许在任何方向上安装,因此灵活性很高。此款接头材料符合 RoHS 标准,适用于多个行业领域,并具备出色的防腐能力和低温适应性。高耐压能力确保了其在不同工作压力下的稳定运行。此外,通过认证的LABS(PWIS)一致性表明其符合严格的质量要求,可以应用于对精密度有较高要求的环境中。


    应用案例和使用建议



    此款Push-in T-fitting通常被用于汽车制造、食品加工、医药生产等需要高度洁净环境的应用场景。建议用户根据实际操作环境选择合适的介质类型,例如,在有油润滑需求的情况下选用带油操作选项。对于工作环境温度较低的情况,确保选择合适型号的密封圈以保证长期稳定工作。如果发现任何异常情况,应立即检查接头的密封性和固定情况。


    兼容性和支持



    Push-in T-fitting QSTL-1/2-12与标准气动管件兼容,可以轻松地与其他Festo或市场上常见的气动元件结合使用。厂商提供了完善的售后服务和技术支持,用户可以通过Festo官方渠道获得产品保修服务及技术指导。


    常见问题与解决方案



    1. 问题:安装后接头松动
    - 解决方法: 检查拧紧力矩是否达到要求(26 Nm±20%),并确认是否已正确锁紧释放环。
    2. 问题:泄露
    - 解决方法: 确认各部件之间的密封性是否完好,尤其是密封圈是否有磨损或损坏,必要时更换新的密封圈。
    3. 问题:接头无法正常断开
    - 解决方法: 查看释放环颜色是否为蓝色(代表正常状态),若非请尝试按说明书重新启动。


    总结和推荐



    总体而言,Push-in T-fitting QSTL-1/2-12是一款非常值得信赖的产品,其卓越的设计、广泛的适用范围和高度的可靠性使其成为工业自动化领域的理想选择。无论是新建生产线还是设备升级换代,这款接头都能提供稳定可靠的性能表现。对于那些追求高性能和高性价比的用户来说,强烈推荐使用此产品。

QSTL-1/2-12参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSTL-1/2-12厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSTL-1/2-12数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSTL-1/2-12 QSTL-1/2-12数据手册

QSTL-1/2-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 181.6051
库存: 2
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 181.6
直接购买
加入购物车
