QSYL-1/2-12

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo Y型螺纹接头 气动接头, 推入式 12 mm转推入式 12 mm, PBT的制
供应商型号: 2023676
供应商: 海外现货
标准整包数: 1

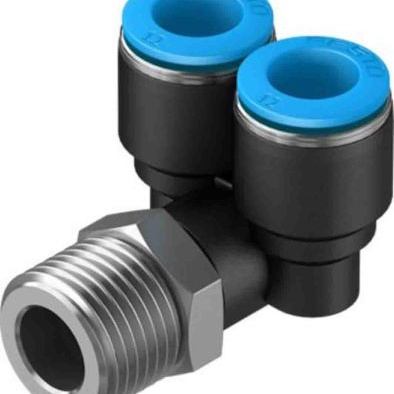

FESTO 气动/液压/传动设备 QSYL-1/2-12

QSYL-1/2-12概述

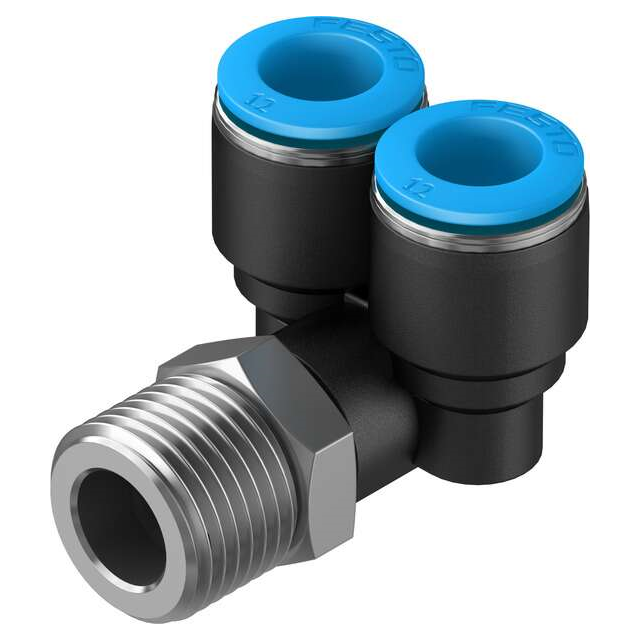

    推入式Y型接头(QSYL-1/2-12)技术手册



    1. 产品简介



    QSYL-1/2-12 是一款推入式Y型接头,属于Festo品牌的工业级电子元器件产品。它主要用于气动系统中压缩空气管路的连接,具有高性能、高可靠性的特点。该接头广泛应用于各种气动控制装置和自动化设备中,特别是在需要分路输出压缩空气的场合。


    2. 技术参数



    - 尺寸标准: 标准
    - 公称宽度: 10.6 mm
    - 密封类型: 螺纹塞涂敷
    - 安装位置: 任意
    - 设计类型: L型,双出口,并行
    - 结构设计: 推拉原理
    - 操作压力范围:
    - 整个温度范围: -0.095 MPa ... 0.6 MPa (-0.95 bar ... 6 bar, -13.775 psi ... 87 psi)
    - 温度依赖范围: -0.095 MPa ... 1.4 MPa (-0.95 bar ... 14 bar, -13.775 psi ... 203 psi)
    - 水压限制: 水:最高0.6 MPa,最高50°C
    - 操作介质: 压缩空气(符合ISO 8573-1:2010 [7:-:-]),冰冻水
    - 腐蚀等级: 低腐蚀应力(CRC 1)
    - 清洁室等级: 符合ISO 14644-1的4级
    - 工作温度范围: -10°C ... 80°C
    - 额定紧固扭矩: 26 Nm,误差± 20%
    - 产品重量: 74 g
    - 出线口数量: 2个
    - 供气管线数量: 1条
    - 安装类型: 外六角,AF 21
    - 管螺纹: 外螺纹R1/2
    - 软管连接直径: 12 mm
    - 释放环颜色: 蓝色
    - 螺纹插头材料: 镍镀铜
    - 主体材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 释放环材料: 聚甲醛(POM)
    - 管套密封材料: 丁腈橡胶(NBR)
    - 管保持爪材料: 高合金不锈钢


    3. 产品特点和优势



    QSYL-1/2-12具有多个独特的功能和优势:
    - 高可靠性: 设计采用推拉原理,确保操作安全且稳定。
    - 耐腐蚀性强: 采用低腐蚀应力材料,能够在恶劣环境下长期使用。
    - 适用广泛: 支持多种介质,适用于压缩空气及液态介质(如水)的应用。
    - 高精度: 具有严格规定的紧固扭矩,确保连接牢固且持久。
    - 环保材料: 符合RoHS标准,更加环保。
    - 清洁室适用: 可以在洁净环境中使用,特别适用于半导体等行业。


    4. 应用案例和使用建议



    该产品适用于各种气动系统和自动化设备中,特别是需要分路输出压缩空气的场合。例如,在工厂自动化生产线、机械臂控制系统中,可以高效地实现多路气体供应。建议在安装时严格按照规范进行紧固,避免因过松或过紧导致泄漏或损坏。此外,定期检查和更换密封圈是维持其长期稳定运行的关键。


    5. 兼容性和支持



    该产品具有良好的兼容性,可以与多种标准螺纹接口设备配套使用。厂商提供了详尽的技术支持和维护服务,包括在线帮助文档和电话技术支持。


    6. 常见问题与解决方案



    - 问题: 安装后发现泄露。
    - 解决方案: 检查是否正确安装,确保密封圈完整无损。如有必要,重新调整紧固扭矩。

    - 问题: 使用过程中发生意外松动。
    - 解决方案: 再次检查并重新紧固,确认紧固扭矩符合要求。


    7. 总结和推荐



    QSYL-1/2-12是一款高度可靠的推入式Y型接头,广泛适用于各种工业自动化应用。其出色的抗腐蚀性和精准的紧固扭矩使其成为高精度和高可靠性应用的理想选择。强烈推荐给需要高性能、高稳定性的气动系统的工程师和技术人员。

QSYL-1/2-12参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装
